Насосы Иртыш ПФ и ПФС

Насосы Иртыш ПФ и ПФС - Технические характеристики

Параметры ниже относятся к серии в целом. Подача, напор, мощность, фактический диаметр рабочего колеса, допустимый размер включений и другие модельные характеристики определяются конкретным исполнением насоса.

Параметры конкретного исполнения

При выборе модели дополнительно сверяют рабочую точку и конструктивные параметры конкретного насоса:

Условные обозначения:

Базовый вид обозначения: Иртыш ПФ[X1] [X2]/[X3].[X4].[X5]-[X6]-[X7][X8]/[X9][X10][X11]-[X12][X13][X14]

Для вихревого исполнения используется обозначение Иртыш ПФс. Для насосов с закрытым канальным рабочим колесом вместо буквы «с» указывается число каналов: ПФ1, ПФ2, ПФ3 и далее.

• Иртыш — серия насосов;
• П — погружной электродвигатель без принудительного охлаждения;
• Ф — гидравлическая часть для сточных вод;

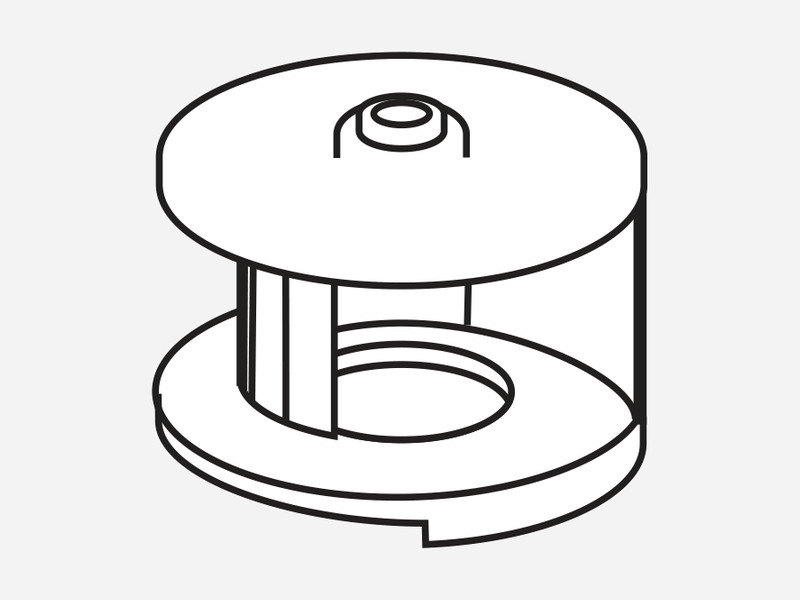

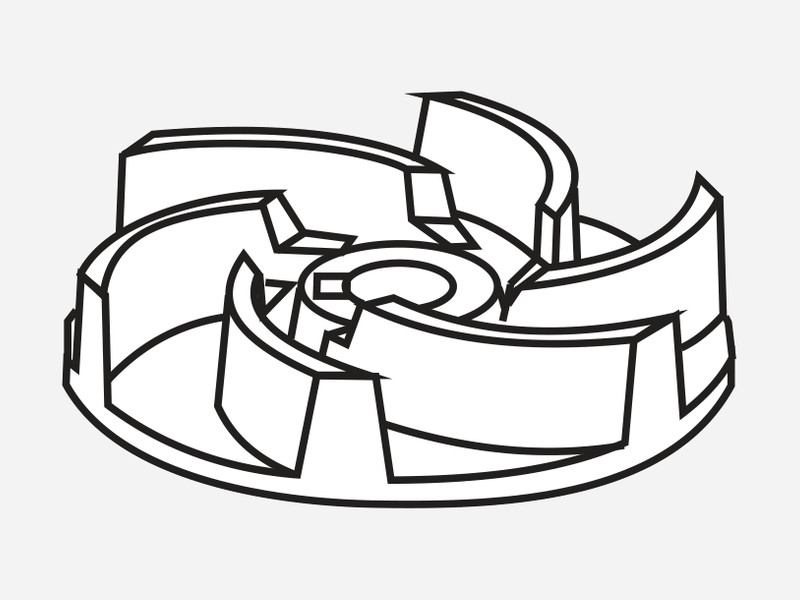

• [X1] — тип рабочего колеса: 1, 2, 3… — одно-, двух-, трёх- и многоканальное закрытое рабочее колесо; с — вихревое рабочее колесо;
• [X2] — номинальный диаметр напорного патрубка, мм;
• [X3] — номинальный диаметр рабочего колеса, мм;
• [X4] — фактический диаметр рабочего колеса, мм;
• [X5] — конструктивное исполнение; без кода — штатное исполнение;
• [X6] — длина кабеля по специальному заказу, м; при отсутствии позиции применяется штатная длина;
• [X7] — тип питающей сети; без кода — трёхфазная сеть 380 В, 50 Гц;
• [X8] — номинальная мощность электродвигателя, кВт;
• [X9] — число полюсов электродвигателя;
• [X10] — исполнение электродвигателя: базовое, Ex либо РВ Ex;
• [X11] — тип подключения электродвигателя; при отсутствии кода применяется подключение «звезда»;
• [X12] — вариант монтажа электронасоса;
• [X13] — исполнение шкафа управления;
• [X14] — способ защиты электродвигателя.

В полном заводском обозначении перед «ПФ» также может использоваться буква Р — погружной электродвигатель с принудительным охлаждением. В базовой формуле этой категории она не вынесена отдельно, чтобы не перегружать обозначение ПФ/ПФС; необходимость такого исполнения уточняется при подборе.

Пример обозначения Иртыш ПФс

Иртыш ПФс 50/125.120.К-20-М1,1/2ЕхΔ/Y-016

• ПФс — погружной насос для сточных вод с вихревым рабочим колесом;
• 50 — номинальный диаметр напорного патрубка;
• 125 — номинальный диаметр рабочего колеса;
• 120 — фактический диаметр рабочего колеса;
• К — рабочее колесо из нержавеющей стали;
• 20 — длина кабеля по специальному заказу;
• М — однофазная питающая сеть 220 В;
• 1,1 — номинальная мощность электродвигателя, кВт;
• 2 — число полюсов электродвигателя;
• Ех — взрывозащищённое исполнение электродвигателя;
• Δ/Y — подключение «треугольник/звезда»;
• 0 — мобильный погружной монтаж;
• 1 — шкаф ручного управления;
• 6 — влаго-термозащита электродвигателя.

Конструктивное исполнение [X5]

Вариант монтажа [X12]

Исполнение шкафа управления [X13]

Способ защиты электродвигателя [X14]

На странице используется поисковое и каталожное написание ПФС. В заводском обозначении буква рабочего колеса записывается как строчная с: ПФс.

Конструктивные особенности

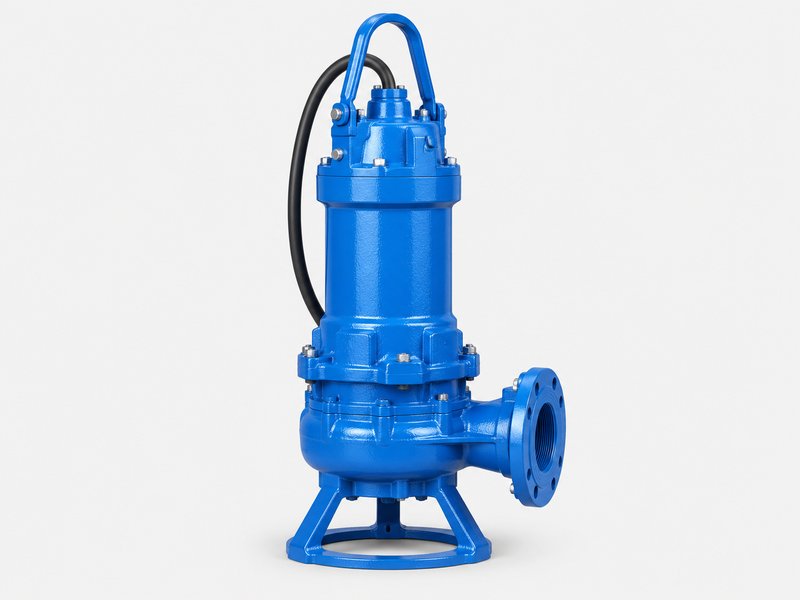

Электронасосы «Иртыш» ПФ и ПФС имеют моноблочную компоновку: электродвигатель расположен над гидравлической частью и приводит рабочее колесо непосредственно через вал. Гидравлическая часть может комплектоваться закрытым канальным или вихревым рабочим колесом.

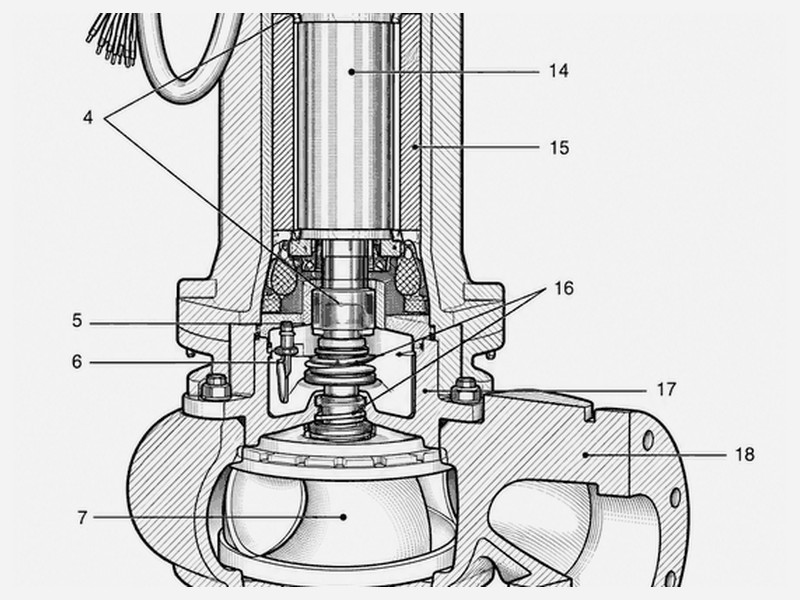

Герметизация двигателя обеспечивается системой уплотнений со стороны гидравлической части и масляной камерой. В зависимости от исполнения применяются датчики влаги и температуры, а для стационарной работы вне перекачиваемой среды может использоваться рубашка охлаждения.

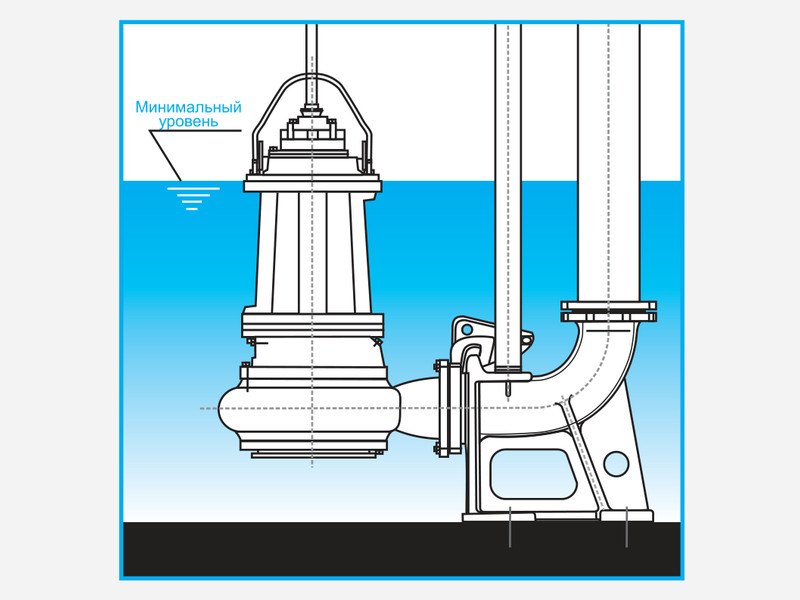

Для стационарной погружной установки предусмотрено опускное устройство с захватом и направляющими. Оно позволяет соединять насос с напорным патрубком и демонтировать агрегат без разборки напорного трубопровода.

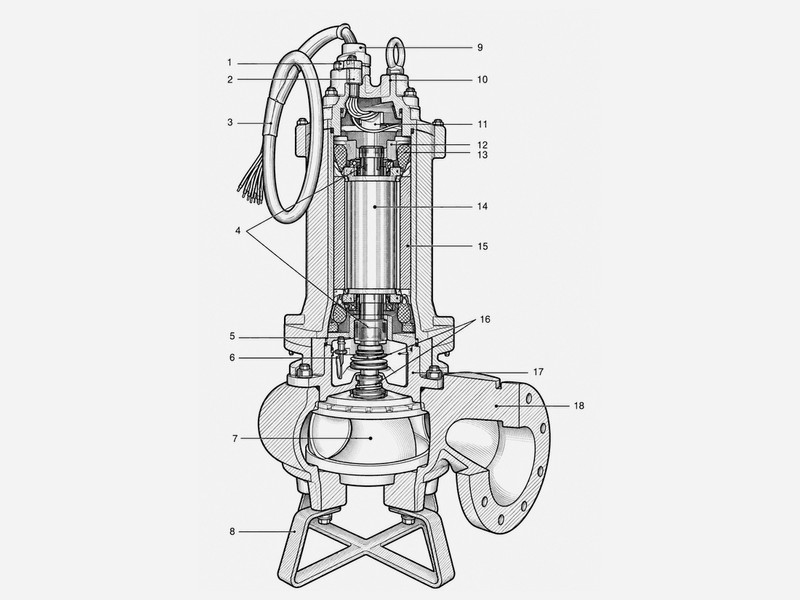

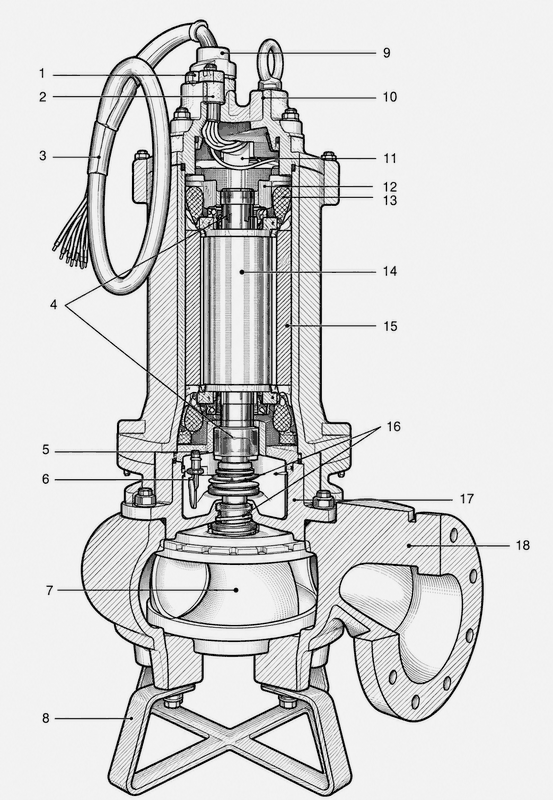

Устройство насоса Иртыш ПФ (ПФС)

На схеме показана общая конструкция погружного насоса серии Иртыш ПФ (ПФС) и расположение основных узлов.

Габаритные и присоединительные размеры

У серии нет единого набора габаритов для всех насосов. Размеры зависят от гидравлической группы, фактического диаметра рабочего колеса, мощности электродвигателя, варианта монтажа и комплектации.

Для конкретной модели следует использовать её заводской габаритный чертёж. Точные габаритные и присоединительные размеры целесообразно указывать в карточке конкретного исполнения насоса.

Варианты установки

В зависимости от исполнения насосы Иртыш ПФ и ПФС могут устанавливаться несколькими способами:

• мобильная погружная установка;
• стационарная погружная установка на опускном устройстве;
• стационарная горизонтальная моноблочная установка с охлаждением;
• стационарная вертикальная моноблочная установка с охлаждением;
• стационарная установка в трубе или шахте.

Назначение

Насосы ПФ и ПФС применяются для отвода бытовых и производственных сточных вод, работы в канализационных насосных станциях, очистных сооружениях, приёмных резервуарах и технологических системах, где требуется перекачивание загрязнённой жидкости.

Исполнение с канальным рабочим колесом выбирают с учётом требуемой гидравлики и проходного сечения. Вихревые исполнения ПФС применяют в том числе там, где в перекачиваемой среде возможны длинноволокнистые включения.

Условия эксплуатации

• Водородный показатель перекачиваемой жидкости: pH 6,0–9,0.
• Плотность жидкости: до 1100 кг/м³.
• Температура рабочей среды: до 50 °C.
• Кратковременная работа при 55 °C допускается не более 15 минут, после чего требуется перерыв 45 минут.
• Содержание неабразивных взвешенных частиц: до 2 % по массе.
• Содержание абразивных частиц: до 1 % по объёму; размер до 5 мм; микротвёрдость до 9000 МПа.
• Максимальный размер крупных включений определяется конкретной моделью и её проточной частью.
• Климатическое исполнение: УХЛ5 по ГОСТ 15150.
• Температура окружающего воздуха при эксплуатации: от +1 до +40 °C.
• Максимальная глубина погружения: 10 м; большая глубина согласовывается в техническом задании.
• Рекомендуемое количество пусков: до 10 в час; максимально — 20 в час.
• Работа должна вестись в пределах рабочей части гидравлической характеристики конкретного насоса.

Защита и управление

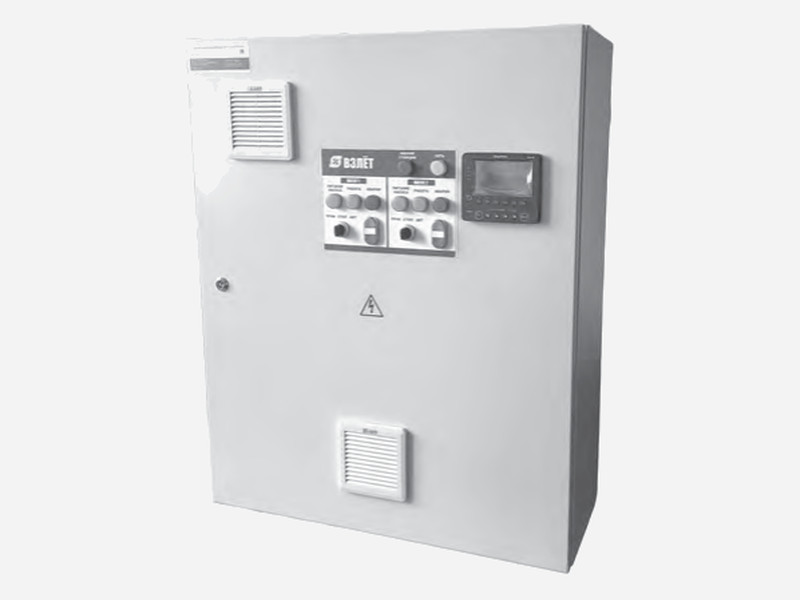

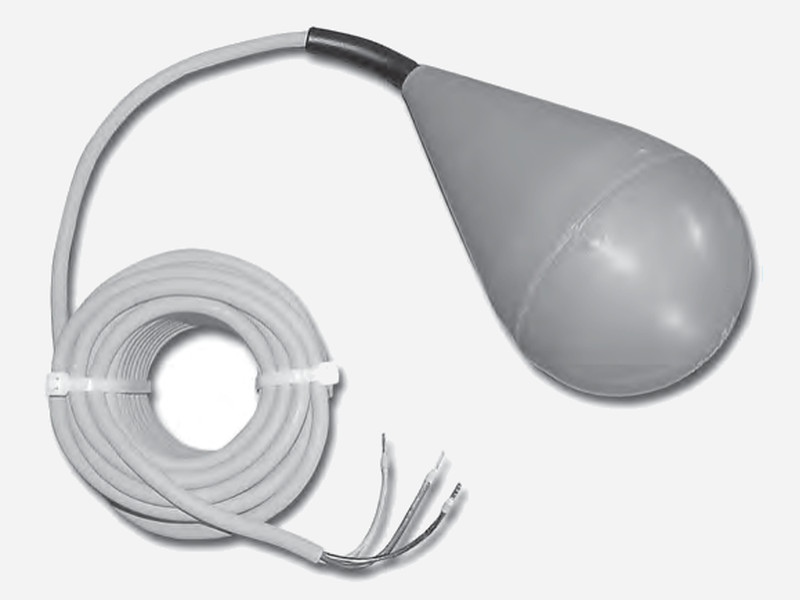

В зависимости от исполнения насос комплектуется системой термозащиты, контролем влаги, дополнительным контролем подшипников и вибрации, а также шкафом управления. Шкаф может обеспечивать пуск и останов, защиту силовых цепей, отключение при перегреве и попадании влаги, контроль фаз и автоматическую работу по сигналам поплавковых выключателей.

Подбор насоса

Подбор начинают с требуемой рабочей точки и свойств перекачиваемой среды. После этого уточняют гидравлическую группу, тип рабочего колеса, электродвигатель, способ монтажа и комплектацию.

1. Подача Q — требуемый расход в рабочей точке.
2. Напор H — полный требуемый напор с учётом потерь в системе.
3. DN напорного патрубка — должен соответствовать трубопроводу и расчётному расходу.
4. Размер и характер включений — определяют необходимое проходное сечение и тип гидравлики.
5. Тип рабочего колеса — канальное ПФ либо вихревое ПФС.
6. Фактический диаметр рабочего колеса — уточняется для выбранной рабочей точки.
7. Мощность и число полюсов двигателя — выбираются по конкретному исполнению.
8. Вариант монтажа — мобильный, на опускном устройстве, сухая горизонтальная или вертикальная установка, установка в трубе.
9. Исполнение двигателя и питание — базовое или специальное, включая взрывозащищённые варианты и нестандартную сеть.
10. Защита, управление и дополнительное оборудование — шкаф управления, поплавковые выключатели, опускное устройство и требуемые функции контроля.

Для заказа следует указывать полную маркировку выбранного исполнения. Насосы с одинаковым номинальным типоразмером, но разным фактическим диаметром рабочего колеса или кодом комплектации могут иметь разные рабочие параметры.
