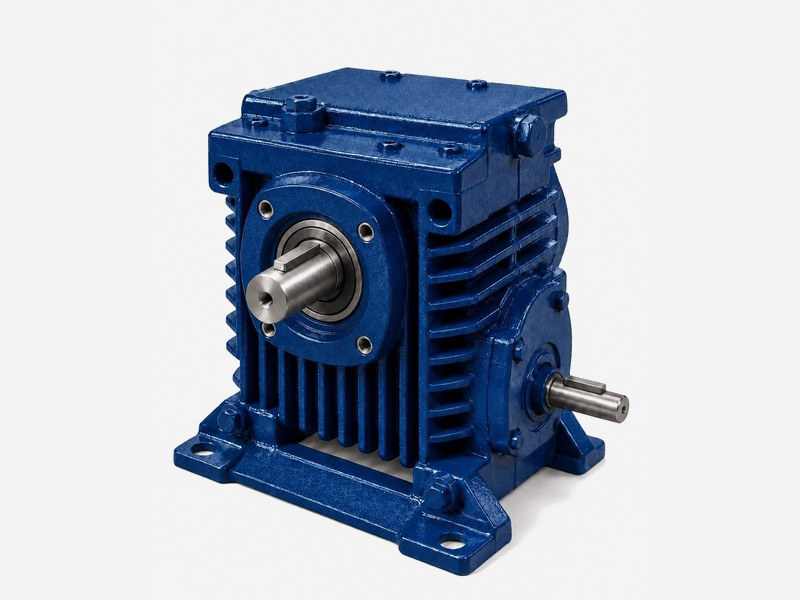

Редуктор червячный 2Ч

Редуктор 2Ч – это оборудование, нужное для увеличения крутящего момента валов различных машин и механизмов и уменьшения их частоты вращения. Устройства применяются в различных сферах промышленности, в строительстве, в сельском и коммунальном хозяйстве в составе различных агрегатов. Редукторы типа 2Ч могут использоваться в качестве как самостоятельных изделий, так и составных элементов одноступенчатых и двухступенчатых моторов-редукторов МЧ.

Данные редукторы представлены следующими типоразмерами:

  • 2Ч-40;
  • 2Ч-63;
  • 2Ч-80.

Одноступенчатые червячные редукторы характеризуются образцовым качеством исполнения, надежностью в эксплуатации, долговечностью и износостойкостью. Все соединения обработаны герметиком, чтобы не было протечек смазочного материала. Валы оборудования проходят проверку на биение. Шестерни закаляются для придания дополнительной прочности. При использовании устройство производит небольшое количество шума.

Условные обозначения

Пример: Редуктор 2Ч-40-63-51

  •  - тип редуктора;
  • 40 - межосевое расстояние;
  • 63 - передаточное отношение;
  • 51 - вариант сборки.

Червячные редукторы типа 2Ч - Технические характеристики

Оборудование уверенно справляется с реверсивной нагрузкой или нагрузкой одного направления. Валы способны вращаться в обе стороны. Частота вращения входного вала не должна превышать 1800 об/минуту.

Червячные редукторы типа 2Ч с одной ступенью заключены в алюминиевые корпусы, дополнительно окрашенные порошковой краской для защиты от коррозии. Квадратные корпусы дают возможность переставлять лапы на любую сторону, благодаря этому облегчается монтаж устройств в труднодоступных местах.

U ном. Н*м Об/мин КПД
Редуктор 2Ч-40 Редуктор 2Ч-63 Редуктор 2Ч-80
8 28 105 210 1500 0,90
10 28 100 190 0,89
12,5 26 93 200 0,88
16 28 110 210 0,85
20 28 104 210 0,83
25 26 95 210 0,82
31,5 32 116 260 0,77
40 29 110 240 0,72
50 28 100 240 0,71
63 26 93 200 0,64
80 - 83 170 0,61

В зависимости от схемы сборки выходной вал может быть вставлен в шлицы червячного колеса с любой из сторон.

Масса оборудования составляет: 6,5; 13; 18,5 кг соответсвтенно.

Условия эксплуатации

Червячные одноступенчатые редукторы 2Ч можно эксплуатировать в долговременном или повторно-краткосрочном режиме. Запыленность воздуха не должна быть более 10 мг частиц на куб. м. Атмосфера I и II типов, температура окружающей среды от -50 до +45 градусов Цельсия.

Схема сборки

Варианты сборки редуктора 2Ч

Варианты расположения червячной пары

Варианты расположения лап по  плоскостям


  • Наименование товара
    Дополнительная информация
    Цена
  • Редуктор 2Ч-40-8

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-40-10

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-40-12,5

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-40-16

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-40-20

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-40-25

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-40-31,5

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-40-40

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-40-50

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-40-63

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-40-80

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-63-8

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-63-10

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-63-12,5

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-63-16

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-63-20

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-63-25

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-63-31,5

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-63-40

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-63-50

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-63-63

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-63-80

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-80-8

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-80-10

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-80-12,5

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-80-16

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-80-20

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-80-25

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-80-31,5

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-80-40

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-80-50

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-80-63

    Сборка: 51, 52, 53, 56
  • Редуктор 2Ч-80-80

    Сборка: 51, 52, 53, 56
