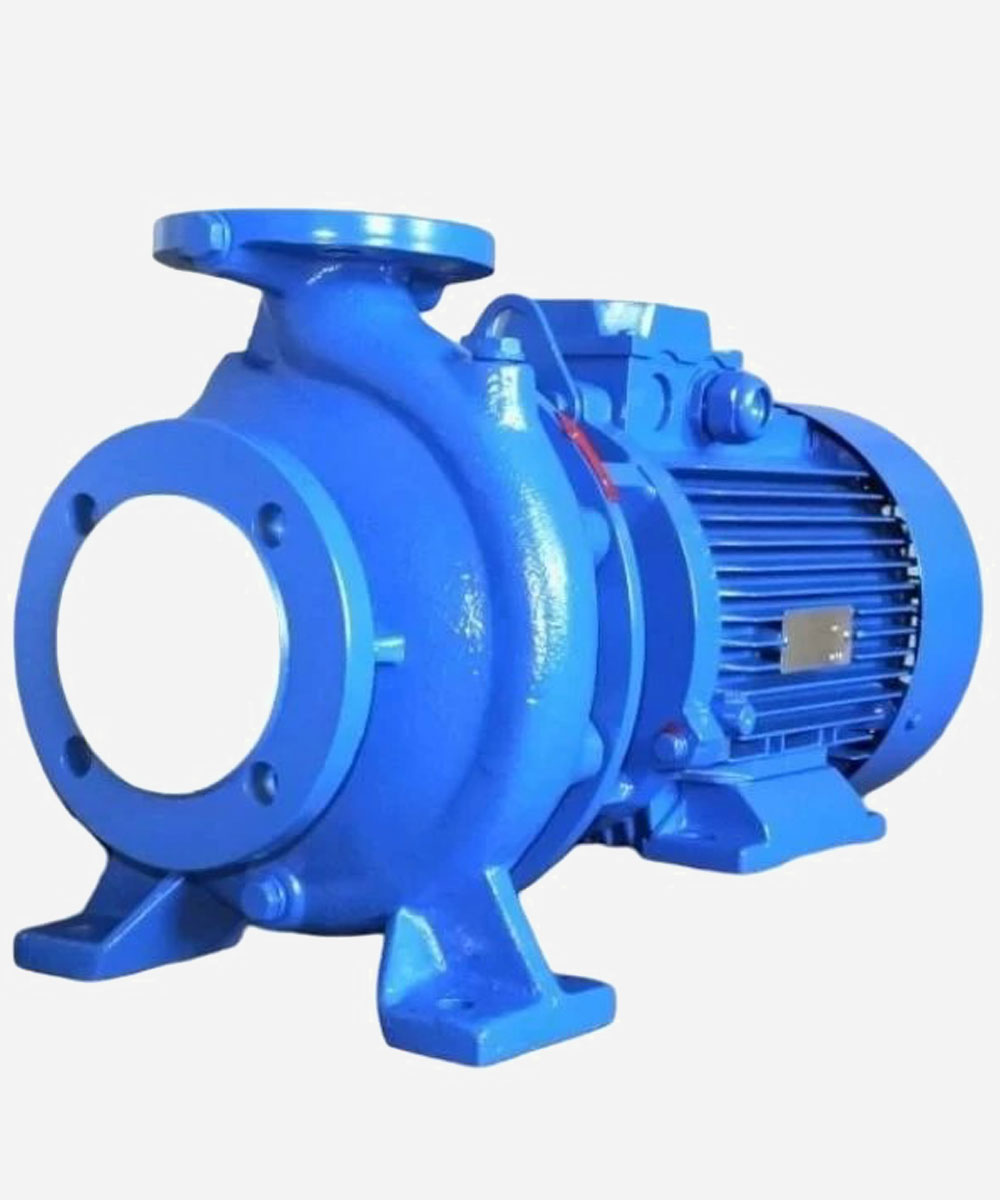

Электронасосы «Иртыш» серии ЦМК — это центробежные моноблочные консольные агрегаты, разработанные для перекачки чистой воды, производственно-технических жидкостей и водогликолевых смесей. Оборудование производится на омском заводе «Взлёт», который более 25 лет поставляет надежную автоматику и насосные станции на рынки России, Европы и Азии.
Насосы ЦМК являются важной частью модельного ряда, обеспечивая стабильную циркуляцию в системах отопления, кондиционирования и промышленного водоснабжения. Агрегаты рассчитаны на работу с жидкостями, содержащими не более 0,1% твердых включений размером до 0,2 мм, при давлении на входе до 8 кГс/см².
Применяются:
- система водяного отопления;
- система охлаждения и кондиционирования воздуха;
- системы промышленного назначения (безабразивные);
- системы горячего и холодного водоснабжения.
Цена по запросу
доступен для заказа
- Товары
- Условное обозначение
- Технические характеристики
- Размеры / Схема
- Преимущества и особенности
- Как заказать
- Оплата
- Доставка
- Гарантия
В категории 204 товара:
-
ФотоНаименование товараДополнительная информацияЦена
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Насос Иртыш ЦМК[Х1] [Х2]/[Х3] - [Х4]/[Х5]
- Ц - центробежный;
- М - моноблочный;
- К - консольный;
- [Х1] - вариант исполнения рабочего колеса (или отсутствует);
- [Х2] - номинальный диаметр напорного патрубка, мм;
- [Х3] - номинальный диаметр рабочего колеса, мм;
- [Х4] - номинальная мощность электродвигателя, кВт;
- [Х5] - число полюсов электродвигателя.
Насосы ЦМК Иртыш имеют следующие технические характеристики:
- производительность от 10 до 1510 м3/ч;
- напор от 4 до 150 м;
- выходной диаметр Dу: от 32 до 300 мм;
- диаметр рабочего колеса от 125 до 400 мм;
- температура перекачиваемых сред: от -10 до +120 °С;
- давление на входе: не более 6 кГс/см;
- рабочая температура окружающей среды: до +40 °С;
- скорость вращения: 1000, 1500 или 3000 об/мин;
- питание: 380В (сети 50Гц);
- обмотка мотора: изоляция класса F.

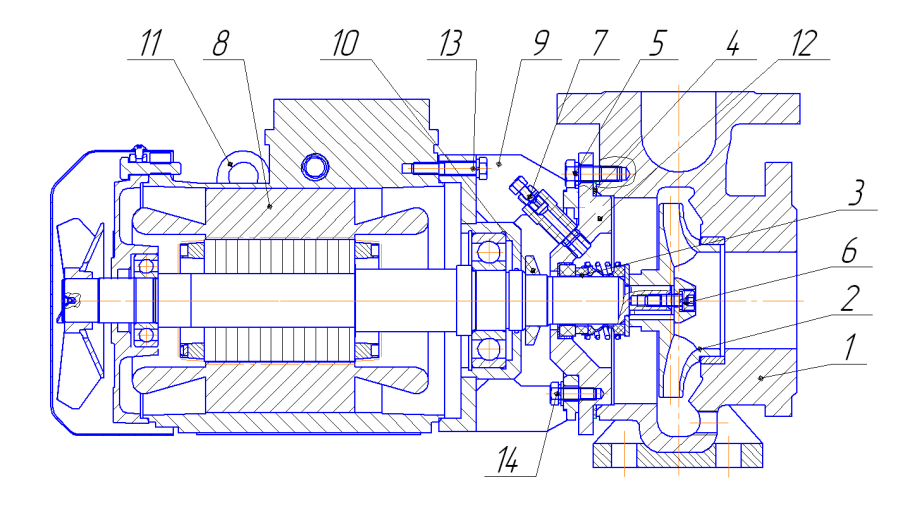

Конструкция насоса ЦМК Иртыш:
1 – корпус спиральный
2 – рабочее колесо
3 – торцовое уплотнение
4 – прокладка
5 – метизы крепления корпуса спирального и фланца проставки
6 – спецболт крепления колеса рабочего
7 – кран Маевского
8 – электродвигатель
9 – проставка
10 – отбойник
11 – рым-болт
12 – фланец
13 – метизы крепления простаки и корпуса электродвигателя
14 – метизы крепления проставки и фланца

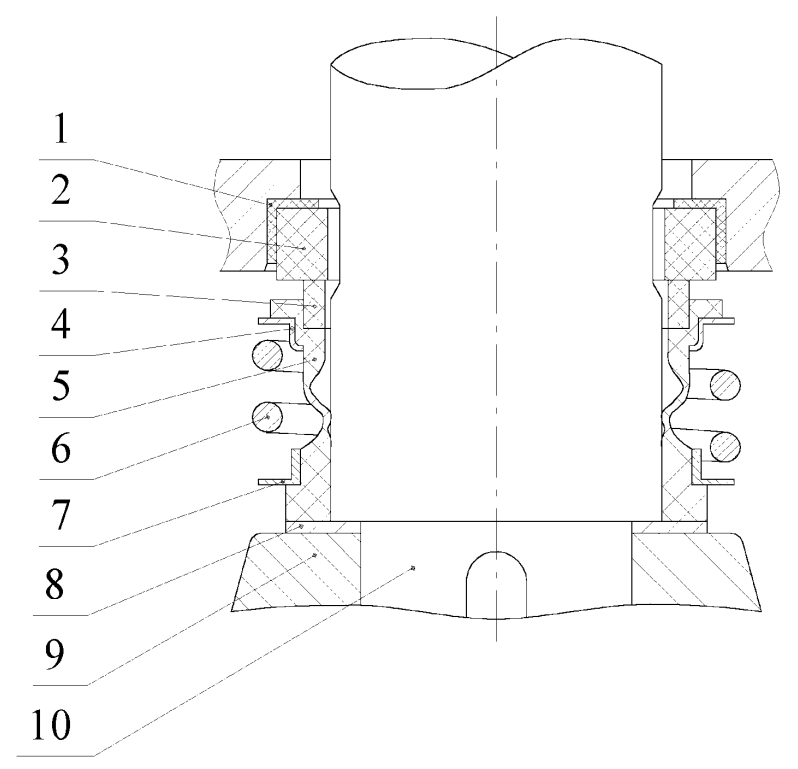

Торцевое уплотнение насоса ЦМК Иртыш:
1 – уплотнительное кольцо
2 – неподвижное кольцо
3 – скользящее кольцо
4,7 – тарелка пружины
5 – профильная уплотнительная прокладка
6 – пружина
8 – кольцо
9 – рабочее колесо
10 – вал.
Ключевые преимущества конструкции ЦМК:
- Виброустойчивость. Жесткое фланцевое соединение мотора и корпуса минимизирует осевые биения.
- Надежность вала. Использование цельного вала из высокопрочной стали с бронзовой втулкой значительно продлевает ресурс подшипниковых узлов.
- Герметичность. Современные скользящие торцовые уплотнения обеспечивают защиту от протечек независимо от направления вращения ротора.
Агрегаты представляют собой одноступенчатые циркуляционные центробежные односкоростные насосы низкого давления в компактном исполнении. Корпус устройства изготовлен из серого чугуна (обычно используется марка СЧ20). Корпус соединяется с электродвигателем фланцевым способом при помощи проставки, изготовленной из СЧ20. Из данного материала изготавливается и рабочее колесо насоса, которое относится к закрытому типу. Ротор двигателя одновременно выступает в качестве вала, на который устанавливают рабочее колесо и скользящие торцовые уплотнения.
Центробежный насос и специальный двигатель устанавливаются на фланцевый щит, к которому жёстко крепятся все корпусные элементы. Ротор вращается по часовой стрелке. Проточная часть насоса состоит из корпуса и рабочего колеса, который насажен на удлинённый конец вала мотора.
Крайне не рекомендуется эксплуатировать электронасос на большей подаче, нежели указанной в техническом паспорте устройства. Причина этому – чрезмерное увеличение нагрузки на вал, непроизвольная перегрузка двигателя и резкое ухудшение всасывающей способности агрегата.
