Редуктор 1Ч-63А, 1Ч-80, 1Ч-125, 1Ч-160

Показать товар
Главная » Редукторы » Редуктор 1Ч

Редуктор типа 1ЧРедуктор 1Ч червячный входит в категорию оборудования, предназначающегося для изменения крутящего момента, угловой скорости и частоты вращения различных механизмов. Универсальные редукторы, сконструированные на базе одноступенчатой червячной передачи, находят применение в добывающих и перерабатывающих отраслях промышленности.

Редукторы типа 1Ч-63 и 1Ч-80 поставляются в разъемных в средней плоскости корпусах. Устройства 1Ч-125 и 1Ч-160 в цельных корпусах со съемными боковыми крышками. У редуктора 1Ч-160 дополнительно предусмотрена возможность съема верхней крышки. Корпусы надежно защищают механизм от негативных факторов окружающей среды и посторонних механических воздействий. Дополнительную жесткость червячным одноступенчатым редукторам придает наличие цельных литых лап.

Одноступенчатые червячные редукторы Ч представлены следующими типоразмерами:

  • 1Ч-63А (1Ч-63);
  • 1Ч-80;
  • 1Ч-125;
  • 1Ч-160.

Условные обозначения

Пример: Редуктор 1Ч-40-63-51

  • - тип редуктора;
  • 40 - межосевое расстояние;
  • 63 - передаточное отношение;
  • 51 - вариант сборки.

Червячные редукторы типа 1Ч - Технические характеристики

Обозначение Передаточное отношение Частота вращения вх. вала, об/мин Номинальный крутящий момент, Н*м Масса, кг
 Редуктор 1Ч-63  8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80 750/1000/1500 100…200 12
 Редуктор 1Ч-80  160…250 19,5
 Редуктор 1Ч-125  525…1000 88
 Редуктор 1Ч-160  1480…2000 120

Условия эксплуатации

Универсальные редукторы 1Ч можно эксплуатировать под постоянной и переменной нагрузкой (одного направления и реверсивной). Устройства предназначены для использования в длительном режиме (24 часа в сутки) или с периодическими остановками и повторными пусками. Валы редукторов способны вращаться в любую сторону. Необходимо следить за тем, чтобы частота вращения входного вала не превышала 1800 оборотов в минуту.

Оборудование сконструировано для работы в атмосфере I и/или II типов при запыленности не более 10 мг/м.куб воздуха при температуре от -50 до +45 градусов Цельсия.

Техническое обслуживание

Комплектующие редукторов 1Ч, в частности шестерни, подвергаются дополнительной термообработке с целью увеличения степени их прочности. Перед поступлением в продажу все зубчатые пары проходят обкатку на стендах, чтобы снизился уровень шума при работе одноступенчатого червячного редуктора. Для предотвращения протечек смазочного материала все соединения обрабатываются герметиком. Выходные валы оборудования проверяются на предмет биения.

Схема сборки редуктора 1Ч

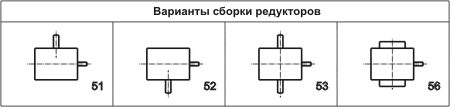

Варианты сборки редуктора

Варианты расположения червячной пары

Оформляйте заявку, чтобы заказать червячные одноступенчатые редукторы типа 1Ч по привлекательной цене. Продукция реализуется на выгодных для заказчиков условиях!


  • Наименование товара
    Дополнительная информация
    Цена
  • Редуктор 1Ч-63А-8

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-63А-10

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-63А-12,5

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-63А-16

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-63А-20

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-63А-25

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-63А-31,5

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-63А-40

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-63А-50

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-63А-63

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-63А-80

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-80-8

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-80-10

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-80-12,5

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-80-16

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-80-20

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-80-25

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-80-31,5

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-80-40

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-80-50

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-80-63

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-80-80

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-125-8

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-125-10

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-125-12,5

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-125-16

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-125-20

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-125-25

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-125-31,5

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-125-40

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-125-50

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-125-63

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-125-80

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-160-8

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-160-10

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-160-12,5

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-160-16

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-160-20

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-160-25

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-160-31,5

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-160-40

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-160-50

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-160-63

    Сборка: 51, 52, 53, 56
  • Редуктор 1Ч-160-80

    Сборка: 51, 52, 53, 56
