Насос Иртыш ПФС 100/240.182-5,5/4Ех

Условные обозначения:

Вид обозначения: Иртыш ПФс 100/240.182.[X5]-[X6]-5,5/4Ех-[X12][X13][X14]

• Иртыш — серия насосов;
• П — погружной электродвигатель без принудительного охлаждения;
• Ф — гидравлическая часть для сточных вод;
• с — вихревое рабочее колесо (позиция [X1] зафиксирована этим исполнением);
• 100 — номинальный диаметр напорного патрубка, мм;
• 240 — номинальный диаметр рабочего колеса, мм;
• 182 — фактический диаметр рабочего колеса, мм;
• [X5] — конструктивное исполнение проточной части; без кода — штатное исполнение;
• [X6] — длина кабеля по специальному заказу, м; без кода применяется штатный кабель 10 м;
• 5,5 — номинальная мощность электродвигателя, кВт;
• 4 — число полюсов электродвигателя;
• Ех — взрывозащищённое исполнение электродвигателя (позиция [X10] зафиксирована этим исполнением);
• [X12] — вариант монтажа электронасоса;
• [X13] — исполнение шкафа управления;
• [X14] — способ защиты электродвигателя.

Позиции питающей сети [X7] и типа подключения [X11] в этой карточке пустые, а позиция исполнения электродвигателя [X10] — Ех: карточка относится к взрывозащищённому электродвигателю (маркировка 1Ex d IIB T4 Gb X) на трёхфазную сеть 380 В, 50 Гц с соединением обмоток звездой. Базовое исполнение без взрывозащиты имеет собственное обозначение (без Ех) и собственные рабочие параметры; оно подбирается отдельно.

Вариант монтажа [X12]

Исполнения 1xx — стационарный погружной монтаж с захватом под опускное устройство; само опускное устройство заказывается отдельно и имеет собственный артикул.

Исполнение шкафа управления [X13]

Способ защиты электродвигателя [X14]

Каталогизированное исполнение этой позиции поставляется с кодом защиты 7; другие способы защиты из формулы серии для неё не каталогизированы и уточняются при заказе.

Исполнения этой карточки

На странице используется поисковое и каталожное написание ПФС. В заводском обозначении буква рабочего колеса записывается как строчная с: ПФс.

Конструктивные особенности

Насос Иртыш ПФС 100/240.182-5,5/4Ех имеет моноблочную компоновку: электродвигатель расположен над гидравлической частью и приводит вихревое рабочее колесо непосредственно через вал. Герметизация обеспечивается торцовым уплотнением с парой трения из карбида кремния и масляной камерой между двигателем и проточной частью.

Рабочее колесо и спиральный корпус выполнены из чугуна СЧ20. Электродвигатель герметизированный, встроенного типа, со степенью защиты IP68; встроенный кабель длиной 10 м имеет семь жил сечением 2,5 мм² и маслостойкую изоляцию. В обмотках статора установлены датчики температуры, в масляной камере — датчик влажности.

Для стационарной погружной установки на корпусе предусмотрен захват под опускное устройство: насос садится на неподвижный напорный патрубок и снимается без разборки напорного трубопровода.

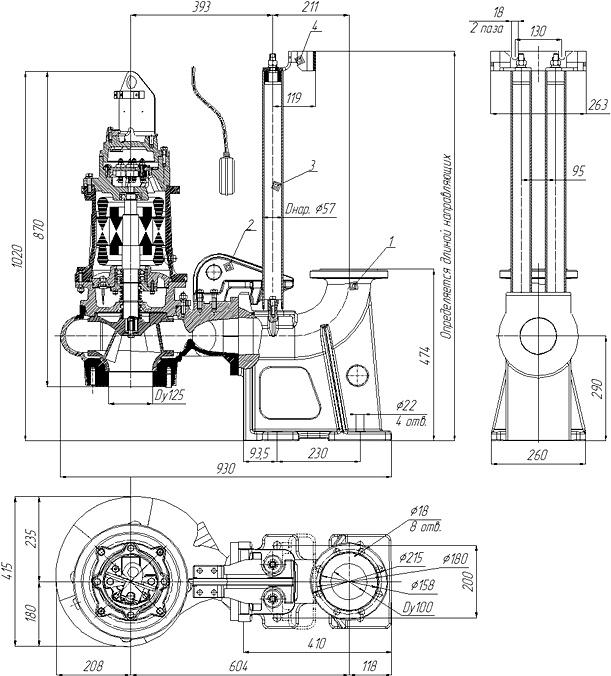

Габаритные размеры — исполнение на опускном устройстве

Чертёж относится к стационарному погружному исполнению с захватом под опускное устройство (код монтажа 1, обозначения 1xx) и показывает установку в сборе. Размеры — по чертежу со страницы завода. Размеры в таблице характеристик приведены для установки в сборе.

Рабочие характеристики

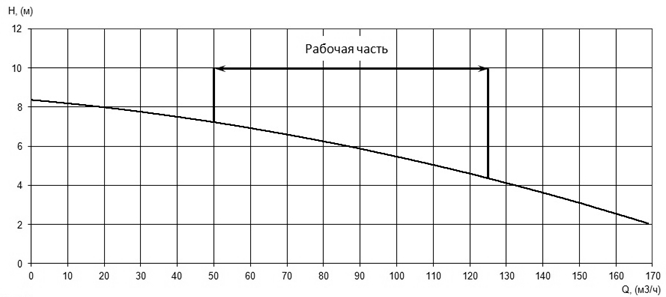

Номинальная рабочая точка исполнения — подача 58 м³/ч при напоре 7 м.

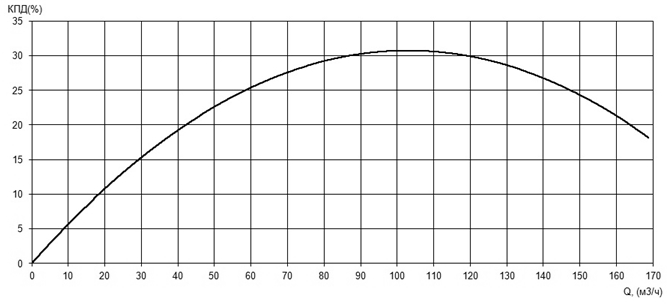

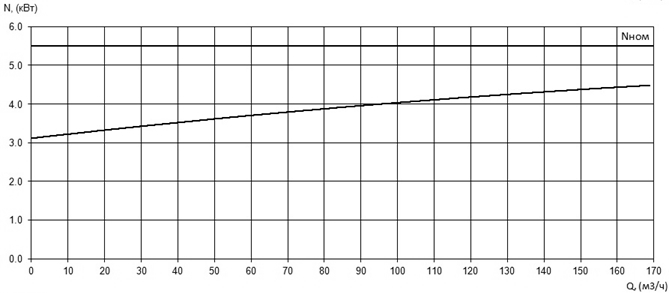

Графики построены заводом при работе на чистой воде с частотой тока 50 Гц; допустимые отклонения гидравлических характеристик — по ГОСТ 6134-2007.

Варианты установки

• стационарная погружная установка на опускном устройстве — исполнения 1xx.

Другие варианты монтажа серии ПФ/ПФС — мобильная погружная установка, горизонтальный и вертикальный моноблочный монтаж, установка в трубе — для этой позиции не каталогизированы.

Назначение

Насос Иртыш ПФС 100/240.182-5,5/4Ех предназначен для перекачивания бытовых, коммунальных и промышленных загрязнённых жидкостей — фекальных и сточных вод, промышленных стоков. Вихревое рабочее колесо допускает присутствие в среде длинноволокнистых включений.

Типовые объекты применения — канализационные насосные станции, очистные сооружения, приёмные и накопительные резервуары, технологические системы водоотведения.

Условия эксплуатации

• водородный показатель перекачиваемой жидкости — pH 6,0–9,0;
• плотность жидкости — до 1100 кг/м³;
• температура перекачиваемой среды и окружающей среды для взрывозащищённого исполнения — от +1 до +40 °C;
• неабразивные взвешенные частицы — до 2 % по массе;
• абразивные взвешенные частицы — до 1 % по объёму, размером до 5 мм, микротвёрдостью до 9000 МПа;
• максимальный размер перекачиваемых частиц для этого исполнения — 70 мм;
• климатическое исполнение — УХЛ5 по ГОСТ 15150;
• температура окружающего воздуха при эксплуатации — от +1 до +40 °C;
• максимальная глубина погружения — 10 м; большая глубина оговаривается в техническом задании при заказе;
• количество пусков — рекомендуется до 10 в час, максимально 20 в час;
• работа допускается только в пределах рабочей части заводской гидравлической характеристики.

Взрывозащита

Электродвигатель насоса имеет маркировку взрывозащиты 1Ex d IIB T4 Gb X: электрооборудование группы IIB с уровнем взрывозащиты Gb, вид взрывозащиты «взрывонепроницаемая оболочка «d»», температурный класс T4. Гидравлическая (неэлектрическая) часть имеет маркировку II Gb c/k IIB T4 X — защита конструкционной безопасностью и жидкостным погружением.

По руководству завода насос предназначен для применения в местах, опасных по взрывоопасной среде этилена и пропана с температурой воспламенения более 135 °C, кроме подземных выработок шахт и их наземных строений. Для рудничных условий завод выпускает отдельное исполнение РВ Ех.

Знак «X» в маркировке означает специальные условия применения, которые обеспечивает потребитель:

• при работе насос постоянно погружён в перекачиваемую жидкость; при достижении заданного минимального уровня насос отключается;
• работа «всухую» запрещена;
• насос поставляется с постоянно подсоединённым кабелем; при подключении должен быть обеспечен необходимый уровень взрывозащиты;
• кабельные линии защищаются от механических повреждений;
• температура окружающей среды и перекачиваемой жидкости — от +1 до +40 °C.

Защита и управление

Электродвигатель имеет степень защиты IP68 и класс нагревостойкости изоляции F. Каталогизированное исполнение этой позиции поставляется с влаго-термозащитой: датчики температуры в обмотках статора и датчик влажности в масляной камере, а также с контролем температуры подшипников. Каталогизированное исполнение поставляется без шкафа защиты и управления.

Средняя наработка на отказ — не менее 7000 часов, средний ресурс до главного технического обслуживания — не менее 20000 часов, средний срок службы — не менее 20 лет.

Подбор насоса

Насос Иртыш ПФС 100/240.182-5,5/4Ех соответствует одной гидравлической рабочей точке серии — 58 м³/ч при напоре 7 м. Карточка не заменяет подбор: перед заказом расчётную точку системы сверяют с напорной характеристикой, а исполнение — с условиями объекта.

1. Подача Q и напор H — расчётная точка системы должна попадать в рабочую часть характеристики.
2. Состав перекачиваемой среды — pH, плотность, температура, доля абразивных и волокнистых включений.
3. Размер включений — проточная часть пропускает частицы до 70 мм.
4. Диаметр напорного трубопровода — напорный патрубок Ду 100.
5. Вариант монтажа — стационарный погружной с захватом под опускное устройство (1xx); мобильное исполнение для этой позиции не каталогизировано.
6. Опускное устройство — для исполнений 1xx заказывается отдельно; длина направляющих определяется глубиной резервуара.
7. Шкаф управления — без шкафа защиты и управления.
8. Способ защиты электродвигателя — каталогизированное исполнение поставляется с влаго-термозащитой и контролем температуры подшипников; контроль вибрации уточняется при заказе.
9. Питание — карточка относится к трёхфазной сети 380 В, 50 Гц.
10. Взрывозащита — исполнение Ех, маркировка 1Ex d IIB T4 Gb X; область применения и специальные условия — в разделе «Взрывозащита» вкладки «Назначение и эксплуатация».
11. Кабель и дополнительная комплектация — штатный кабель 10 м; другая длина, конструктивное исполнение проточной части, поплавковые выключатели и запорная арматура заказываются дополнительно.

Если требуемая рабочая точка или условия эксплуатации выходят за пределы этого исполнения, подбирают другую гидравлическую позицию серии Иртыш ПФ/ПФС, а не выводят насос за рабочую часть его характеристики.
