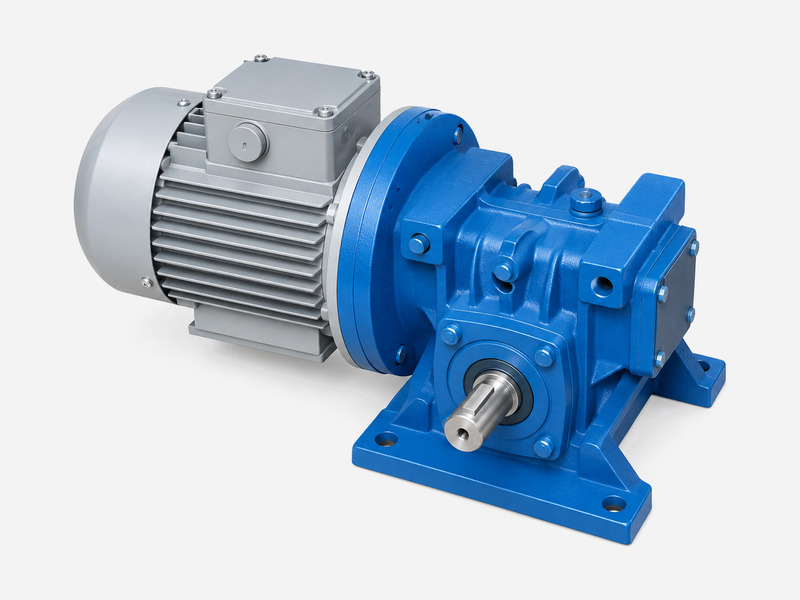

Мотор-редуктор МЧ-125
Большинство исполнений в НАЛИЧИИ! Отправим ТК в любой регион РФ и СНГ.
Мотор-редуктор МЧ-125 — одноступенчатый червячный привод с межосевым расстоянием 125 мм. Электродвигатель и червячная редукторная часть объединены в компактный приводной агрегат, предназначенный для снижения частоты вращения и передачи крутящего момента рабочему механизму.
Мотор-редуктор применяется в приводах промышленного оборудования, где необходимы компактные размеры, плавность работы и расположение входного и выходного валов под углом 90°. Конкретное исполнение выбирают по требуемой частоте вращения выходного вала, крутящему моменту, мощности двигателя и характеру нагрузки.
Редуктор МЧ-125 предусматривает исполнения на лапах, навесное и насадное, а также различные варианты сборки. При заказе дополнительно указывают вариант сборки, конструктивное исполнение по способу монтажа, климатическое исполнение, категорию размещения и напряжение питания электродвигателя.
Цена по запросу
доступен для заказа
от 95 200 руб.
- Товары
- Технические характеристики
- Условное обозначение
- Размеры и схема
- Назначение и эксплуатация
- Подбор редуктора
- Как заказать
- Оплата
- Доставка
- Гарантия
В категории 14 товаров:
-
ФотоНаименование товараДополнительная информацияЦена
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
-
от 95 200 a
Мотор-редуктор МЧ-125 - Технические характеристики
| Номинальная частота вращения выходного вала, об/мин | Передаточное число | Номинальный крутящий момент на выходном валу, Н·м | Модель двигателя | Мощность двигателя, кВт | Допускаемая радиальная консольная нагрузка на выходном валу, Н | КПД при ПВ 100%, %, не менее | Корректированный уровень звуковой мощности, дБА, не более | Масса мотор-редуктора, кг, не более |
| 180 | 8 | 270 | 112М4 | 5,5 | 8000 | 93 | 80 | 131 |
| 140 | 10 | 350 | 112М4 | 5,5 | 8000 | 93 | 80 | 131 |
| 112 | 12,5 | 430 | 112М4 | 5,5 | 8000 | 92 | 80 | 131 |
| 90 | 16 | 520 | 112М4 | 5,5 | 8000 | 89 | 80 | 131 |
| 71 | 20 | 650 | 112М4 | 5,5 | 8000 | 88 | 80 | 131 |
| 56 | 25 | 595 | 100L4 | 4,0 | 8000 | 87 | 80 | 121 |
| 45 | 31,5 | 690 | 100L4 | 4,0 | 8000 | 81 | 80 | 121 |
| 35,5 | 40 | 640 | 100S4 | 3,0 | 8000 | 79 | 80 | 115 |
| 28 | 50 | 580 | 90L4 | 2,2 | 8000 | 77 | 80 | 108 |
| 22,4 | 63 | 715 | 90L4 | 2,2 | 8000 | 76 | 80 | 108 |
| 18 | 80 | 805 | 90L4 | 2,2 | 8000 | 69 | 80 | 108 |
| 14 | 63 | 695 | 90L6 | 1,5 | 8000 | 71 | 80 | 108 |
| 11,4 | 80 | 766 | 90L6 | 1,5 | 8000 | 68 | 80 | 108 |
| 8,2 | 80 | 760 | 90LВ8 | 1,1 | 8000 | 60 | 80 | 108 |
Мотор-редукторы комплектуются двигателями серии АИР. Конкретное исполнение выбирают по требуемой частоте вращения выходного вала, крутящему моменту и характеру нагрузки.
Условные обозначения:
Вид обозначения: МЧ-125-[X1]-[X2]-[X3]-[X4]-[X5], [X6]
- МЧ — тип червячного мотор-редуктора;
- 125 — межосевое расстояние, мм;
- [X1] — номинальная частота вращения выходного вала, об/мин;
- [X2] — мощность двигателя, кВт;
- [X3] — вариант сборки по ГОСТ 20373-80: 51, 52, 53 или 56;
- [X4] — конструктивное исполнение по способу монтажа по ГОСТ 30164-94: четырёхзначный код, определяющий способ монтажа, расположение валов и положение червяка относительно колеса;
- [X5] — климатическое исполнение и категория размещения;
- [X6] — напряжение питания, В.
Варианты сборки [X3]
Вариант сборки определяет, с какой стороны корпуса выведен выходной вал и сколько у него выходных концов.
| Вариант сборки [X3] | Выходной вал |
| 51 | один выходной конец вала — с одной стороны корпуса |
| 52 | один выходной конец вала — с противоположной стороны корпуса |
| 53 | два выходных конца вала — с обеих сторон корпуса |
| 56 | без выступающих концов выходного вала |
Конструктивное исполнение по способу монтажа [X4]
По способу монтажа предусмотрены исполнения на лапах, навесное и насадное. Мотор-редуктор крепится через отверстия в корпусе или на отъёмных лапах.
| Исполнение по способу монтажа | Коды исполнения [X4] |
| На лапах, лапы со стороны червяка | 1110, 1111, 1122, 1123, 1132, 1133 |
| На лапах, лапы со стороны колеса | 1210, 1211, 1222, 1223, 1232, 1233 |
| На лапах, поверхность крепления перпендикулярна оси червяка | 1510, 1511, 1522, 1523, 1532, 1533, 1610, 1611, 1622, 1623, 1632, 1633 |
| Навесное | 3310, 3311, 3322, 3323, 3332, 3333 |
| Насадное | 4310, 4311, 4322, 4323, 4332, 4333 |
Одному способу монтажа соответствуют несколько кодов: они различаются расположением валов в пространстве и положением червяка относительно колеса. Габаритные и присоединительные размеры в разделе «Размеры и схема» приведены для исполнения на лапах.
Конструктивные особенности
Мотор-редуктор МЧ-125 — одноступенчатый червячный мотор-редуктор с межосевым расстоянием 125 мм. Входной и выходной валы расположены под углом 90°. Присоединительные размеры зависят от конструктивного исполнения по способу монтажа; ниже приведены размеры исполнения на лапах.
Габаритные и присоединительные размеры

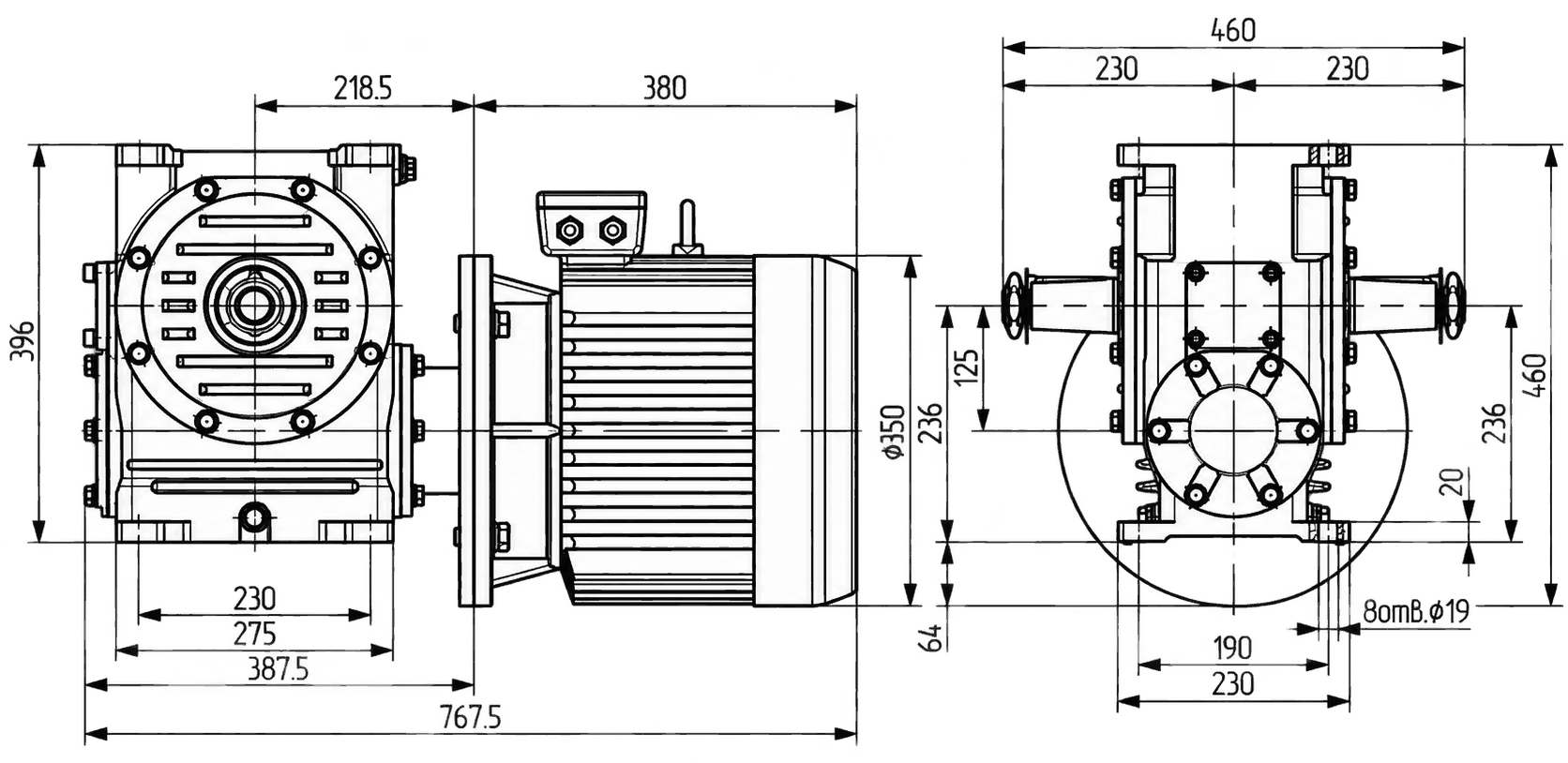

Габаритные и присоединительные размеры мотор-редуктора МЧ-125 (исполнение на лапах)
На схеме приведены габаритные и присоединительные размеры мотор-редуктора МЧ-125 в исполнении на лапах. Показаны основные размеры корпуса, расположение крепёжных отверстий, положение валов и основные присоединительные параметры. Для навесного и насадного исполнений присоединительные размеры зависят от комплектации и уточняются при подборе.
| Параметр | Размер, мм |
| Межосевое расстояние | 125 |
| Высота оси выходного вала от основания | 236 |
| Общая высота | 396 |
| Длина редукторной части | 218,5 |
| Длина электродвигателя | 380 |
| Общая длина | 767,5 |
| Диаметр электродвигателя | Ø350 |
| Длина по лапам | 387,5 |
| Длина по кромкам лап | 275 |
| Расстояние между осями отверстий в лапах, продольное | 230 |
| Ширина по лапам | 230 |
| Расстояние между осями отверстий в лапах, поперечное | 190 |
| Наибольшая ширина по концам выходного вала | 460 |
| Высота опорной части | 64 |
| Толщина опорной плиты | 20 |
| Отверстия в лапах | 8 отв. Ø19 |
Цилиндрический выходной вал
| Диаметр вала d, мм | Ширина шпонки b, мм | Размер t до верха шпонки, мм | Длина выходного конца l, мм |
| 55 | 16 | 59 | 110 |
При замене существующего мотор-редуктора необходимо сверять не только межосевое расстояние, но и вариант монтажа, расположение валов, исполнение выходного вала и присоединительные размеры.
Назначение
Мотор-редуктор МЧ-125 предназначен для использования в приводах промышленного оборудования, где требуется снижение частоты вращения электродвигателя и передача крутящего момента на исполнительный механизм.
Червячная передача позволяет получить компактную угловую компоновку привода и плавную работу. Мотор-редуктор может применяться при постоянной и переменной нагрузке в пределах номинального крутящего момента выбранного исполнения.
Условия эксплуатации
- нагрузка постоянная и переменная в пределах номинального крутящего момента;
- вращение выходного вала в любую сторону без предпочтительности;
- климатические исполнения У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м;
- внешняя среда неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м³;
- питание от сети переменного тока частотой 50 или 60 Гц, напряжением 220 В или 380 В, либо по согласованию с потребителем на другие стандартные напряжения;
- повторно-кратковременный режим с ПВ до 40%, частотой включений и остановок до 60 в час и циклом работы до 1 мин, либо непрерывный режим с ПВ от 40% до 100% и циклом работы от 1 мин до 24 ч в сутки.
При эксплуатации необходимо соблюдать допустимые значения крутящего момента и радиальной нагрузки на выходном валу, а также требования к монтажу и техническому обслуживанию мотор-редуктора.
Подбор редуктора
Для подбора мотор-редуктора МЧ-125 необходимо определить основные рабочие и присоединительные параметры:
- номинальную частоту вращения выходного вала, об/мин;
- требуемый крутящий момент на выходном валу, Н·м, и режим работы;
- мощность и исполнение электродвигателя;
- допускаемую радиальную консольную нагрузку на выходном валу, Н;
- вариант сборки [X3] и конструктивное исполнение по способу монтажа [X4];
- климатическое исполнение и категорию размещения [X5];
- напряжение питания электродвигателя [X6], В.
Сначала выбирают требуемую частоту вращения и рабочую точку по таблице технических характеристик. Крутящий момент сопоставляют с номинальным крутящим моментом выбранного исполнения.
При замене установленного мотор-редуктора дополнительно сверяют присоединительные размеры и обозначение существующего исполнения. Совпадение только типоразмера МЧ-125 не гарантирует полного совпадения монтажных параметров.
Если точное исполнение неизвестно, для подбора можно использовать данные с шильдика существующего мотор-редуктора или исходные требования к приводу.
