Предохранитель ПКТ

Предохранители типа ПКТ (с кварцевым песком) изготовляют на напряжения 6 … 35 кВ и номинальные токи 40 ... 400 А. Наиболее широкое распространение получили предохранители ПКТ-10 на 10 кВ, устанавливаемые на стороне высшего напряжения сельских трансформаторных подстанций 10/0.38 кВ.

Патрон предохранителя состоит из фарфоровой трубки 3, заполненной кварцевым песком, которая армирована латунными колпачками 2 с крышками 1. Плавкие вставки изготовляют из посеребренной медной проволоки. При номинальном токе до 7.5 А используют несколько параллельных вставок 5, намотанных на ребристый керамический сердечник (рис. а). При больших токах устанавливают несколько спиральных вставок (рис. 1 б).

Структура условного обозначения предохранителей серий ПКТ

Пример: ПКТ 101-10-16-20 У1

  • П - предохранитель;
  • К - с кварцевым наполнителем;
  • Т - для силовых трансформаторов;
  • 1 - однополюсный;
  • 01 - конструктивное исполнение контакта;
  • 10 - номинальное напряжение в киловольтах;
  • 16 - номинальный ток предохранителя в амперах;
  • 20 - номинальный ток отключения в килоамперах;
  • У- климатическое исполнение;
  • 1 - категория размещения.

Комплектация предохранителя ПКТ

Предохранитель ПКТ 101, ПКТ 102, ПКТ 103, ПКТ 104 состоит из следующих элементов и поставляется в разобранном виде:

  • патрон (заменяемый элемент) ПТ 1.1, ПТ 1.2, ПТ 1.3, ПТ 1.4 – 1 шт;
  • контакт (др. названия: губка, пинцет, держатель) К01, К02, К03, К04 – 2 шт;
  • опорный изолятор ИОРП-10-06 (исполнение У3) или С4-80 (исполнение У1) – 2 шт (изоляторы устанавливаются на специальном цоколе или непосредственно на элементах конструкции распределительного устройства);
  • комплект крепежных деталей;

Патрон высоковольный

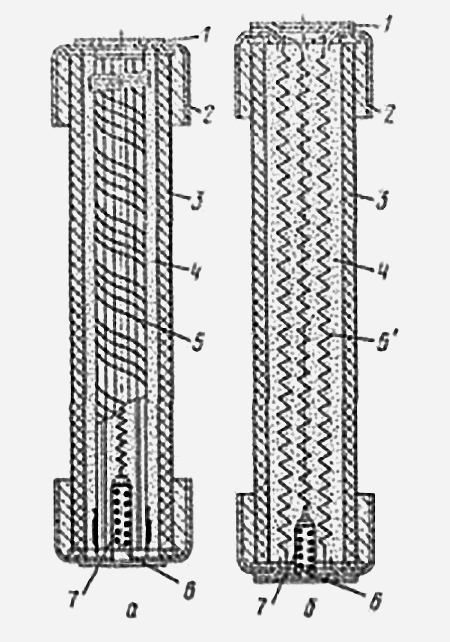

Патроны ПТ предохранителей типа ПКТ:

  1. - крышка;
  2. - латунный колпачок;
  3. - фарфоровая трубка;
  4. - кварцевый песок;
  5. - плавкие вставки;
  6. - указатель срабатывания;
  7. - пружина;

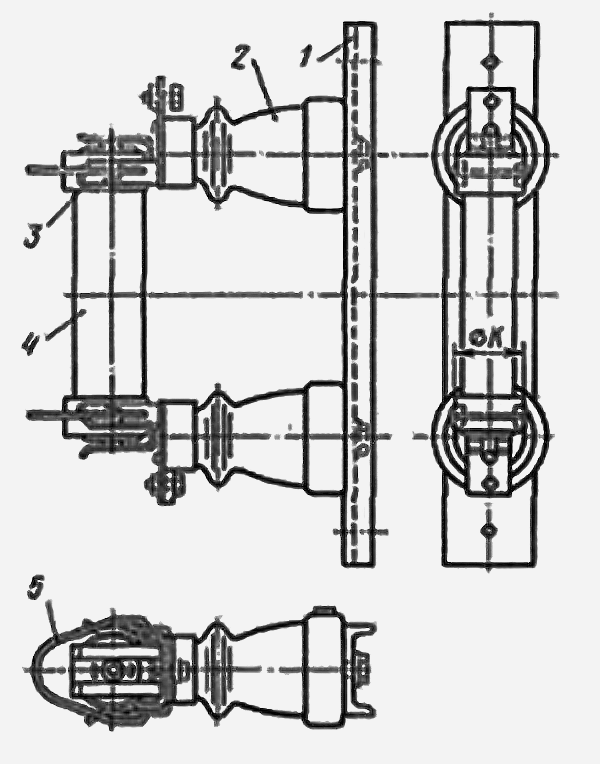

На рисунке показан предохранитель типа ПКТ в собранном виде. На цоколе (металлической раме) 1 укреплены два опорных изолятора 2. Патрон 4 предохранителя вставляется латунными колпачками в пружинные держатели (контактное устройство) 3 и зажат замком. Последний предусматривается для того, чтобы удержать патрон в держателях при возникновении электродинамических усилий во время протекания больших токов короткого замыкания. Изготовляют предохранители как для внутренней, так и для наружной установки, а также специальные усиленные предохранители с повышенной предельной мощностью отключения.

пкт характеристики

Предохранитель типа ПКТ:

  1. - цоколь;
  2. - опорный изолятор;
  3. - контакт;
  4. - патрон;
  5. - замок;

Такая конструкция обеспечивает хорошее гашение дуги, так как вставки имеют значительную длину и малое сечение. Для уменьшения температуры плавления вставки использован металлургический эффект.

Для снижения перенапряжений, которые могут возникать при быстром гашении дуги в узких каналах (щелях) между зернами кварца, применяются плавкие вставки разного сечения по длине. Это обеспечивает искусственное затягивание гашения дуги.

Патрон предохранителя герметизирован - после заполнения трубки кварцевым песком крышки 1, закрывающие отверстия, тщательно запаивают. Поэтому предохранитель ПКТ работает бесшумно.

Срабатывание предохранителя определяется по указателю 6, который нормально удерживается специальной стальной вставкой во втянутом внутрь положении. При этом в сжатом состоянии удерживается также пружина 7. Когда предохранитель срабатывает, вслед за рабочим перегорает стальная вставка, так как по ней начинает проходить весь ток. В результате указатель 6 выбрасывается из трубки освободившейся пружиной 7.

контакт пкт

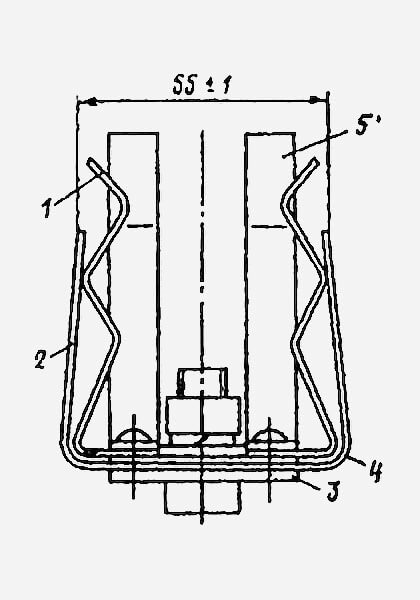

Контакт предохранителей ПКТ 101:

  1. - контактные губки;
  2. - стальная скоба;
  3. - стальная планка;
  4. - медная накладка;
  5. - ограничитель;

Контакт предохранителей ПКТ 101 состоит из контактных губок 1, охватываемых стальной скобой 2, обеспечивающей необходимое контактное давление; контактного вывода, состоящей из стольной планки 3, с медной накладной планкой 4, и ограничителей 5, обеспечивающих установку патрона в правильном положении и препятствующих выскальзыванию его из контактов при единичных сотрясениях.

Контакт (К 02-10) предохранителей ПКТ 102 отличается от контакта К 01-10, изображенного на рисунке, шириной. Контакт (К 03-10) предохранителей ПКТ 103, в сравнении с К 02-10, имеет одну (более массивную) контактную губку и снабжен дополнительно замком в виде откидывающейся пружинной скобы, препятствующей выпаданию патрона при действии электродинамических сил или единичных сотрясениях. Контакт (К 04-10) предохранителя серии ПКТ 104 выполнен из двух контактов от предохранителя серии ПКТ 103, собранных без стальной или медной планок и установленных на контактном выводе, представляющем собой массивную пластину.

Предохранители ПКТ 101 категории размещения 1 отличаются от предохранителей этой же категории размещения 3 формой опорных изоляторов и наличием в патроне дополнительных деталей, герметизирующих внутреннюю полость патрона.

Серия

Ном.напряжение, кВ

Ном. ток, А

Ном. ток отключения,кА

Климатическое исполнение и категория размещения







ПКТ 101



6

2; 3,2; 5; 8; 10; 16; 20; 31,5

20

У3

2; 3,2; 5; 8; 10; 16; 20

40

У3; У1

31,5

20

У1

10

2; 3,2; 5; 8; 10; 16; 20

12,5; 31,5

У3

2; 3,2; 5; 8; 10; 16; 20

20

У1

31,5

12,5

У3; У1

ПКТ 102

6

31,5; 40; 50

31,5









У3

80

20



10

31,5; 40

31,5

50

12,5





ПКТ 103

6

80;100

31,5

160

20



10

50

31,5

80

20

100

12,5
