Однофазные трансформаторы ОСМ1

Однофазные трансформаторы ОСМ1 ПромТеплоСтрой ✅ Продаем однофазные трансформаторы ОСМ1 напрямую от производителя по доступным ценам, с доставкой и гарантией по России. Звоните нам: ☎ 8 800 301-70-90 Трансформаторы ОСМ1 от производителя, купить по низкой цене, купить, цена

Большинство исполнений в НАЛИЧИИ! Изготовим любое напряжение за 2-4 дня. Отправим ТК в любой регион РФ и СНГ.

от 1 900 руб.

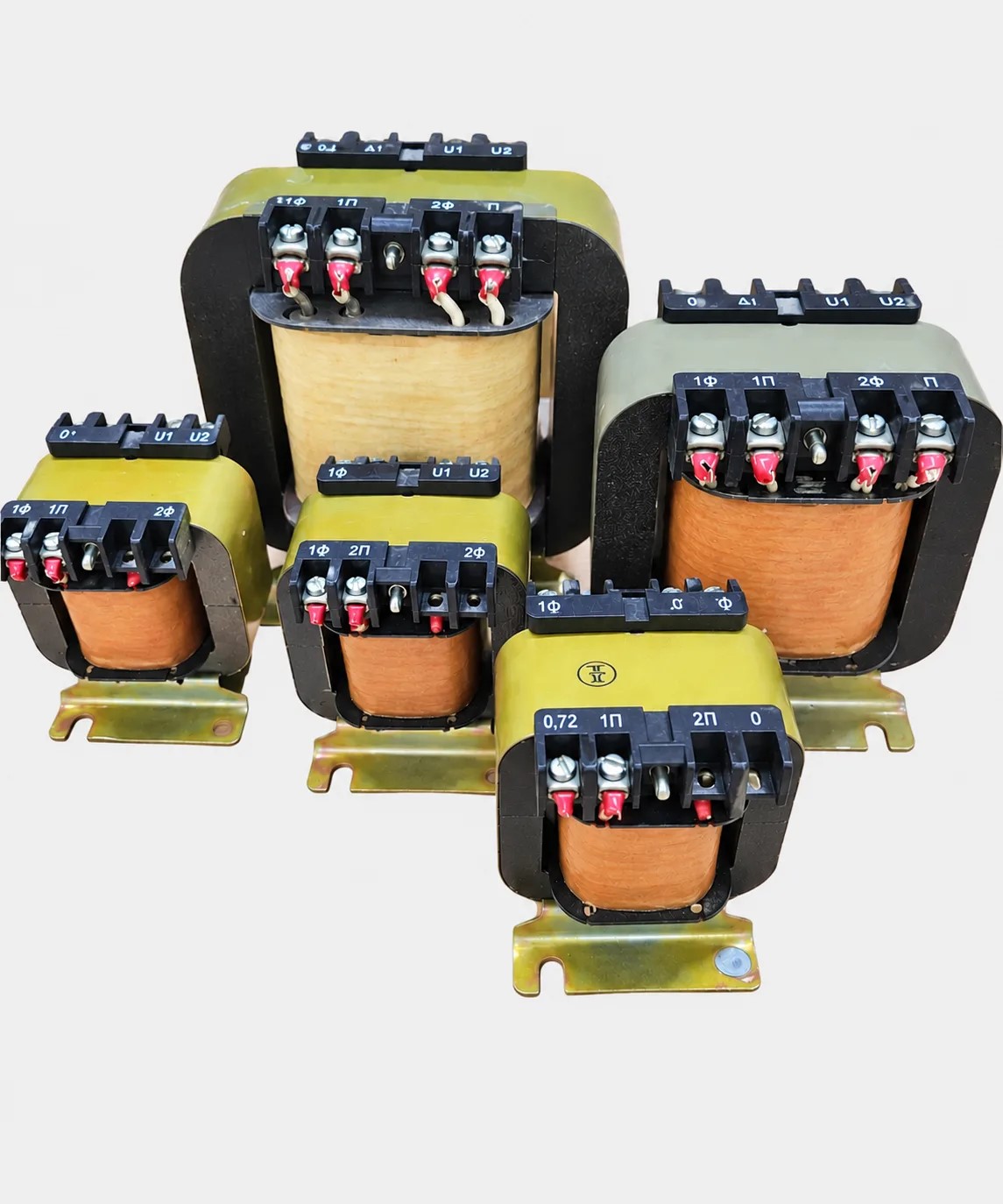

Трасформаторы ОСМ

Трансформаторы ОСМ1 – это однофазные трансформаторы многоцелевого применения для снижения напряжения в локальных сетях до безопасного уровня, что достигается за счет возникающей в обмотке электромагнитной индукцией. Их мощность от 0,063 до 4,0 кВ*А. Используются в сетях переменного тока 50 Гц и напряжением до 660В. Эффективны для оборудования цепей управления, локального освещения, охранных сигнализаций, автоматики, выпрямителей, коммутации. Отвечают требованиям ГОСТ 19294-84.

  • По условиям установки – встраиваемые.
  • При мощности до 1 кВ*А монтируются по горизонтали и вертикали.
  • При мощности 1,6; 2,5 и 4 кВ*А устанавливаются только горизонтально.

Структура условного обозначения

Пример: ОСМ1-0,25-УЗ-380/5-22-110/12 ТУ

  • О - однофазный;
  • С - сухой;
  • М - многоцелевого назначения;
  • 1 - первая модель;
  • 0,25 - номинальная мощность, кВ·А;
  • У3 - вид климатического исполнения;
  • 380 - напряжение первичной обмотки, В;
  • 5-22-110 - напряжение вторичной обмотки, с ответвлениями на 5,22 и 110, В;
  • 12 - напряжение третьей обмотки, В;
  • ТУ - технические условия ТУ16-717.137-83

Конструктивные особенности

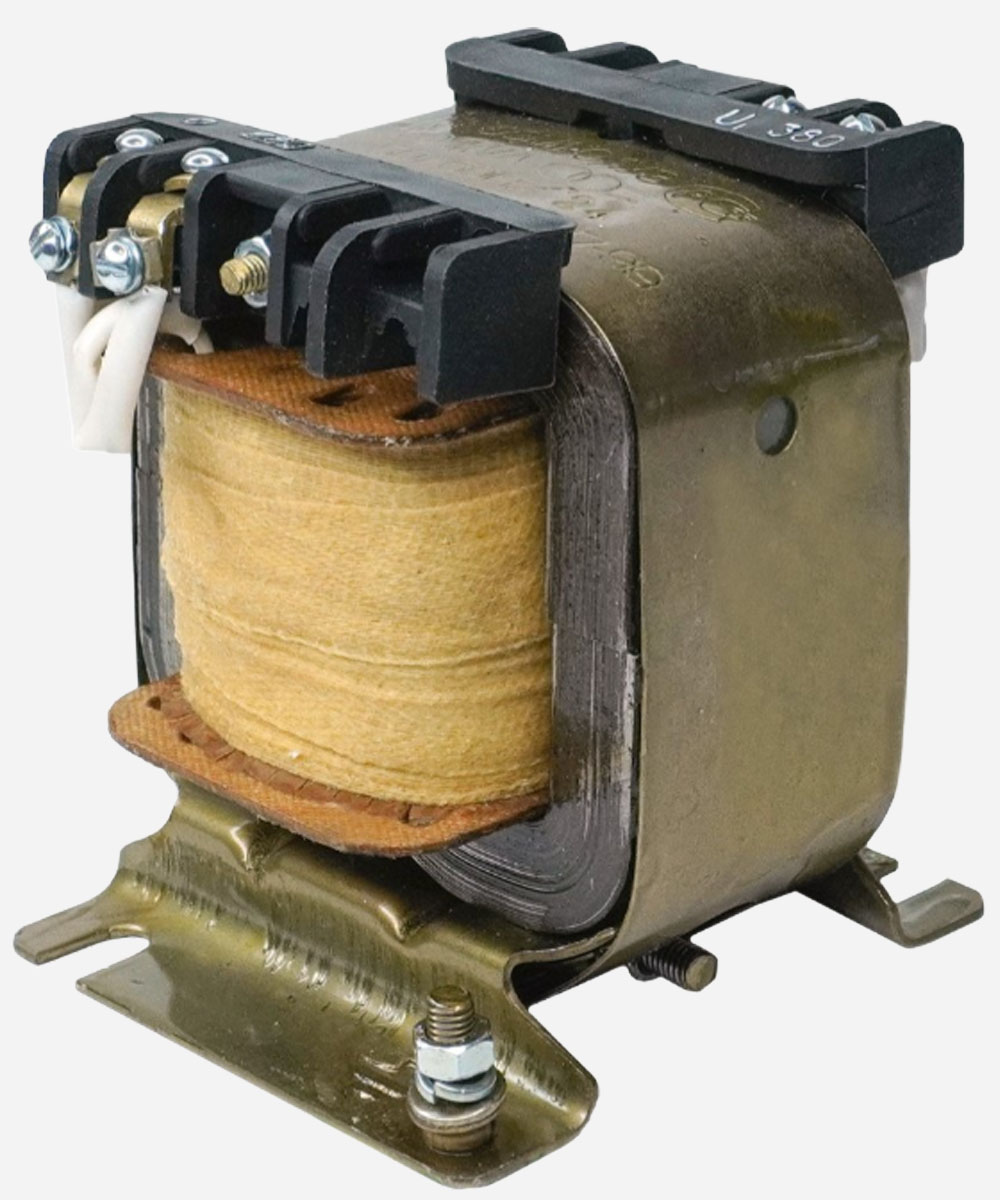

Основой трансформатора ОСМ служит витой магнитопровод разрезного типа из листовой электротехнической стали. Каркасные катушки выполнены из меди и покрыты теплостойкой изоляцией. В целях влаго- и пылезащиты собранные блоки обмотки дополнительно пропитаны электроизоляционным лаком. Электрические параметры и размеры однотипных трансформаторов, но разного климатического исполнения, полностью одинаковые. Отличаются они только типом защитного покрытия.

  • Клеммы выходов расположены на пластмассовых колодках изоляции.
  • По согласованию с заказчиком степень защиты контактных зажимов трансформаторов мощностью до 1 кВ*А может отличаться от стандартной.

Трансформаторы ОСМ - Краткие технические характеристики

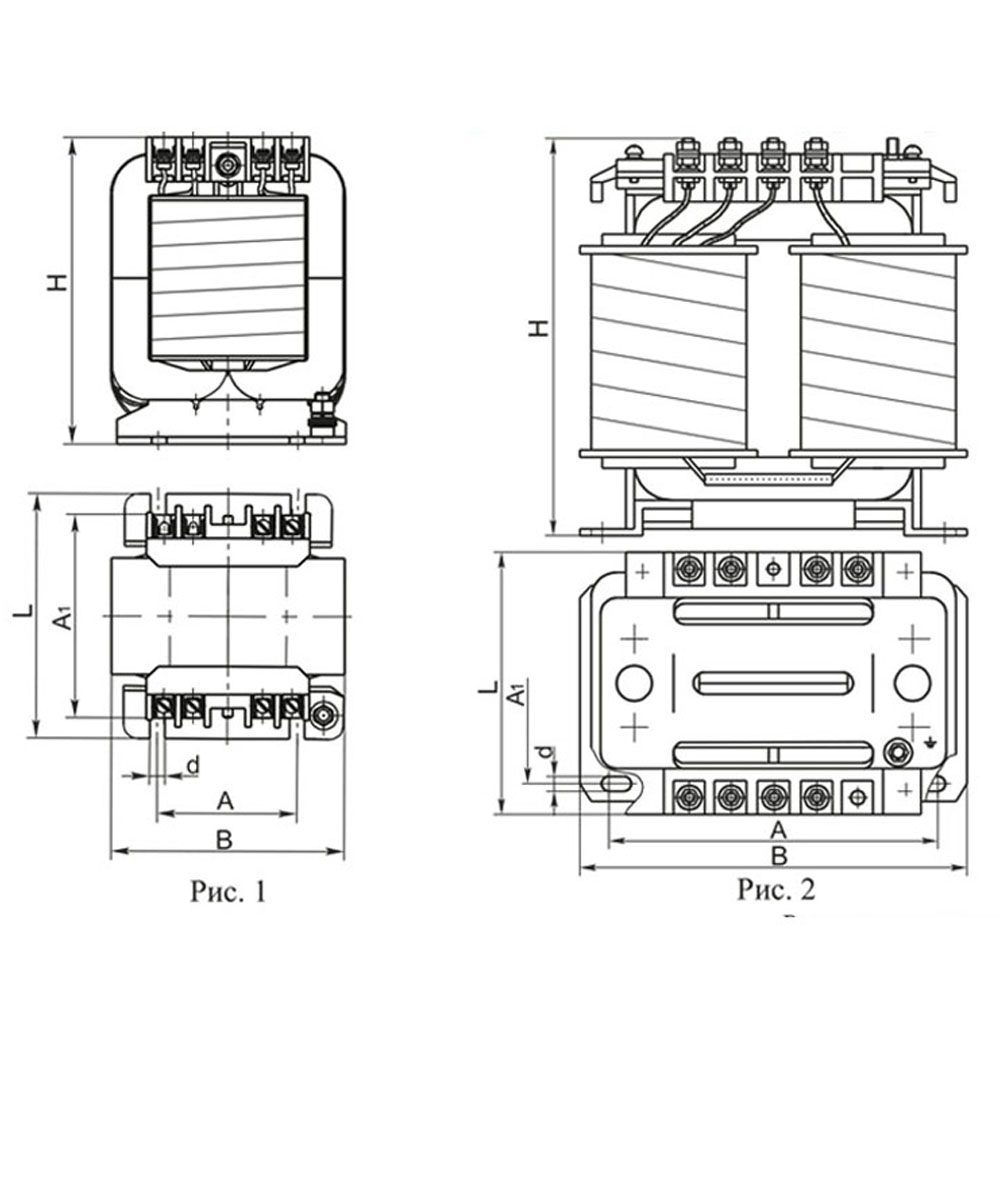

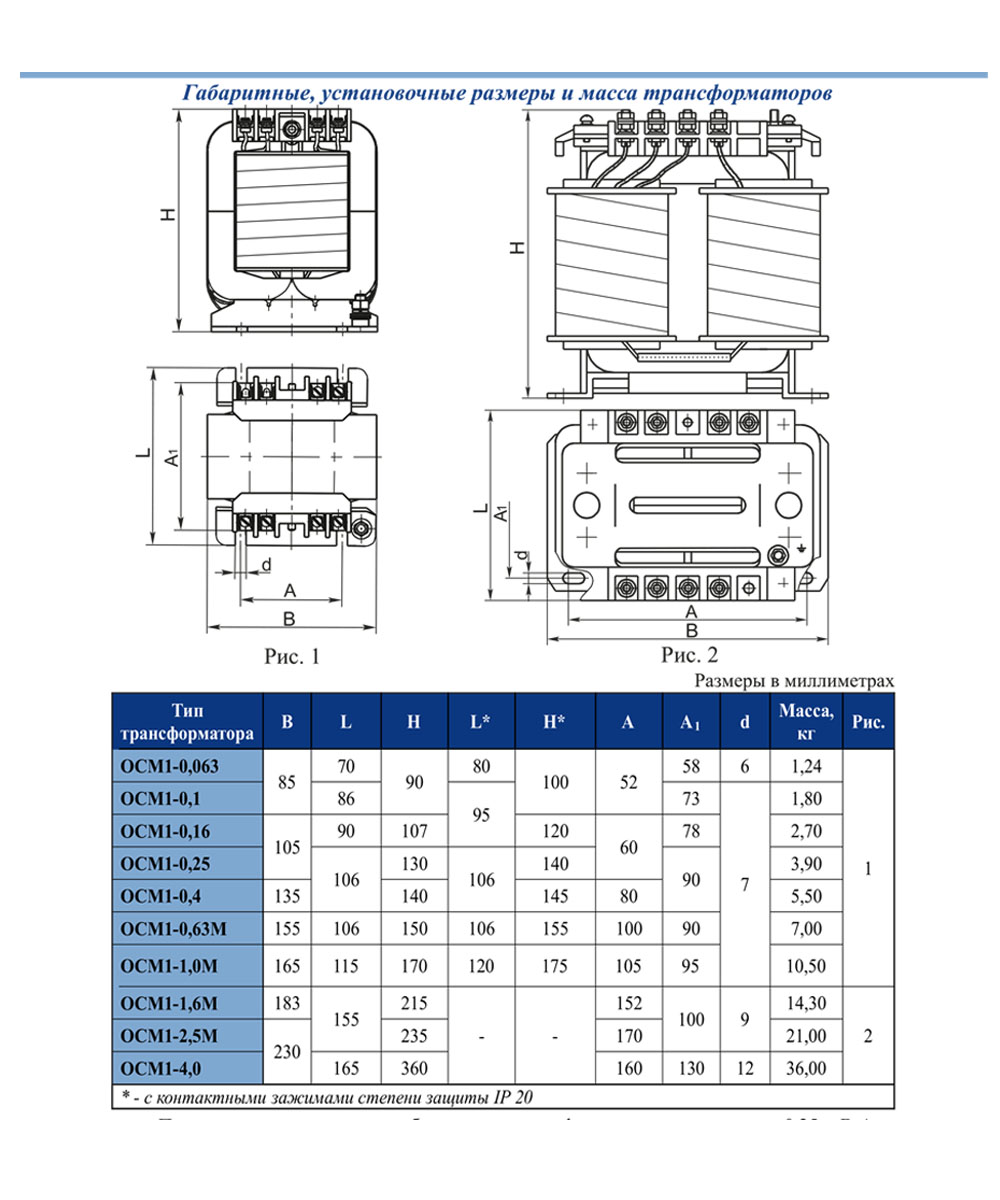

Номинальная мощность, кВА Номинальное напряжение обмоток, В * Масса, кг (не более) Габаритные размеры, мм
(L х W х H)
Первичной Вторичной
0,063 от 100 до 660
(110; 115; 220; 230; 240; 380; 400; 440; 600; 660)		 от 5 до 660 В
(5; 12; 14; 24; 29; 36; 42; 50; 56; 82; 110; 127; 130; 220; 270)		 1,3 78х67х79
0,1 2,5 85х86х90
0,16 3,8 105х90х107
0,25 4,3 105х106х130
0,4 7,5 135х106х140
0,63 10 175х120х205
1 13 165х178х170
1,6 16,4 180х160х185
2,5 20,5 270х160х225
4 33 275х180х225

* - или иное значение, в зависимости от конкретного технического задания

Преимущества

  • Устройства хорошо справляются с ударными нагрузками. Могут работать в условиях вибраций в пределах 10-60 Гц.
  • Масло для охлаждения не применяется, для этих целей достаточно обычного охлаждения.
  • Пакет пластин магнитопровода обеспечивает КПД до 96%.

Условия эксплуатации

Трансформаторы устанавливаются в закрытых помещениях не выше 1000м над уровнем моря. Требуемая защита от прикосновения, защита от влаги, пыли и перегрузок предусмотрена установками, в которые они встраиваются.

  • Рабочая среда – невзрывоопасная.
  • Влажность не более 80%, температура -50…+40℃
  • Типы климатического исполнения – УЗ, УХЛЗ, ТЗ (ГОСТ 15150-69).

Техническое обслуживание

Для обеспечения длительной работы проводятся ежедневные и периодические осмотры. Периодические осмотры выполняются через 100-200 часов работы или раз в месяц. При этом трансформатор очищается от пыли методом продувки сжатым воздухом, а в труднодоступных местах ветошью.

Наша компания работает по гибкой схеме ценообразования и гарантирует отгрузку товара без задержек!
