Контакторы КВ2
Контакторы вакуумные КВ2 с максимальным напряжением главных контактов 1140В АО «Чебоксарский электроаппаратный завод» разработаны для монтажа в пускатели, управляющие станции с целью коммутирования токов отключения/включения электрических двигателей асинхронного типа с короткозамкнутым ротором. Их успешно используют в иных электроприемниках переменного тока. Появление подобных устройств обусловлено непростыми условиями эксплуатации электроприводов, что характерно для горнодобывающих компаний, предприятий металлургического цикла, организаций занимающихся добычей нефти и газа. Кроме этого контакторы востребованы на железнодорожном и муниципальном транспорте.
Условные обозначения
Вид обозначения КВ2[X1]-[X2][X3][X4]-[X5][X6][X7]-[X8]-[X9][X10][X11]
- КВ - контактор вакуумный
- 2 - порядковый номер разработки
- [X1] - буква, указывающая тип устройства защиты:У - У3УД-ЭП-02;
- Т - электротепловое токовое реле ТРТП;
- Отсутствие букв - отсутствие устройства защиты.
- [X2][X3][X4] - цифры, указывающие номинальный ток в амперах: 160, 250, 400, 630
- [X5] - цифра, указывающая количество полюсов: 2, 3
- [X6] - буква, характеризующая климатическое исполнение по ГОСТ 15150, ГОСТ 15543: В, У
- [X7] - Цифра, характеризующая категорию размещения по ГОСТ 15150, ГОСТ 15543: 2, 3
- [X8] - Буквенное обозначение исполнения контактора:
- Отсутствие буквы - нереверсивный;
- Р - реверсивный с механической блокировкой;
- В - втычное исполнение по цепи управления;
- ВР - реверсивный втычного исполнения по цепи управления;
- Д - исполнение с двухобмоточной катушкой;
- ДР - реверсивный исполнения с двухобмоточной катушкой;
- ДВ - втычное исполнение с двухобмоточной катушкой;
- ДВР - реверсивный втычного исполнения с двухобмоточной катушкой.
- [X9][X10][X11] - Цифры, указывающие мощность управляемых двигателей (для контакторов с УЗУД), кВт: 45, 55, 75, 90, 110, 132, 160, 200, 250, 315. Цифры, указывающие номинальный тепловой ток несрабатывания реле ТРТП, А: 90, 110, 140, 155, 190, 230, 285, 360, 450, 550
Вакуумные контакторы КВ-2 — Технические характеристики
| Показатель | Значения | |
| Номинальное напряжение переменного тока частоты 50/60 Гц, В | до 1140 | |
| Номинальный ток главной цепи, А | 160, 250, 400, 630 | |
| Время включения / отключения, с, не более | 0,1 / 0,1 | |
| Коммутационная износостойкость при частоте 600 ВО в час, ВО, не менее | в режиме АС-3 при ПВ 40% и Iн | 1 500 000 |
| в режиме АС-4 при ПВ 15% и 0,3 Iн | 300 000 | |
| Механическая износостойкость, ВО, не менее | 3 000 000 | |
| Номинальное напряжение цепи управления, В | постоянного тока | 50, 110, 220 |
| переменного тока частоты 50/60 Гц | 36, 110, 127, 220, 380 | |
| Потребляемая мощность цепи управления, Вт / ВА, не более | при включении | 660 / 660 |
| при удержании | 30 / 60 | |
| Номинальное напряжение вспомогательных контактов, В | постоянного тока | от 24 до 220 |
| переменного тока | от 110 до 660 | |
| Номинальный тепловой ток вспомогательных контактов, А | 10 | |
| Степень защиты | IP00 | |
| Режим работы | продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный | |
| Присоединение внешних проводников | переднее, допускают и заднее | |
| Климатическое исполенение | В3, У2 | |
| Температура окружающего воздуха | от -60 °С до +60 °С | |

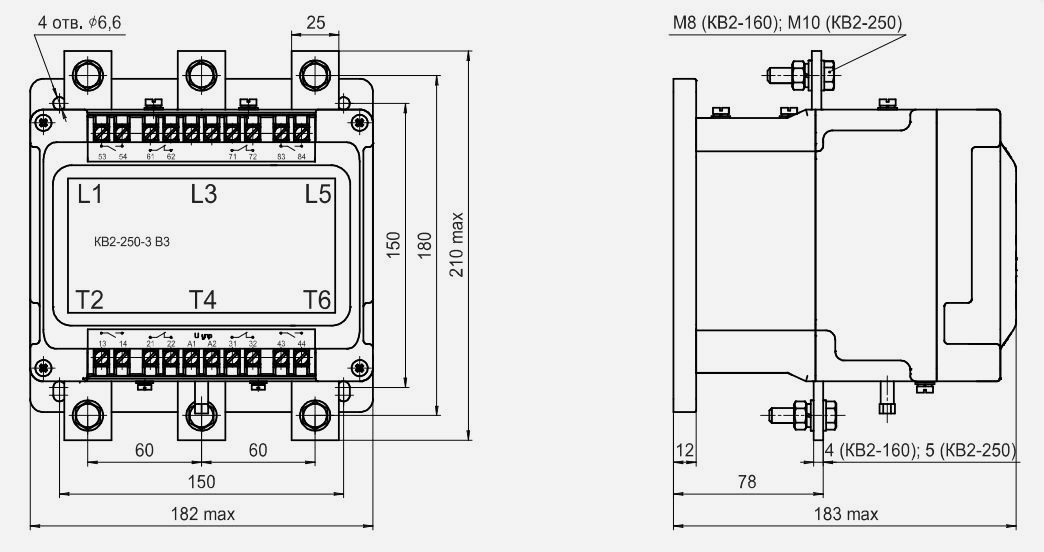

Габаритные и установочные размеры контакторов серии КВ2 на токи 160А, 250А
Габаритные и установочные размеры контакторов серии КВ2 на ток 400А

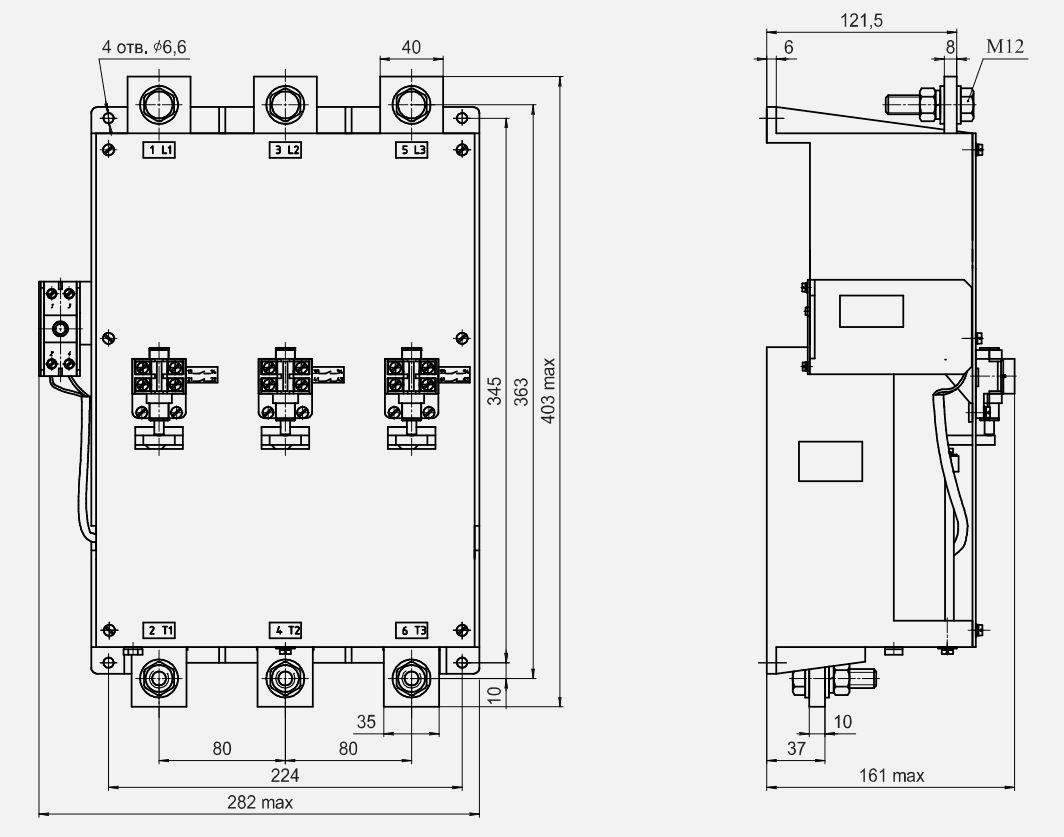

Габаритные и установочные размеры контакторов серии КВ2 на ток 630А
Особенности вакуумных контакторов КВ 2 производства «ЧЭАЗ»
- Нет открытой дуги, вспышек и акустических коммутационных явлений.
- Не требуется регулярная регулировка контактов.
- Улучшенная схема кинематики и высоконадежное коммутирование.
- Надежный блок со вспомогательными контактами.
- Запас прочности на токах коммутации пороговых значений.
- Эксплуатация в диапазоне -60…+60℃, значительной влажности и концентрации пыли.
- Прочность и удобство корпуса.
- Сниженные масса и габариты.
Варианты исполнения
Чтобы оптимизировать условия работы и повысить работоспособность электрических двигателей, некоторые модели серии предусматривают ограничители перенапряжения, которые встроены в корпус и необходимы для обеспечения защиты функционирующих агрегатов от сетевых перегрузок и перегрузок, возникающих в результате коммутации.
Изделия марки КВ2 160 (250, 400, 630), содержащие в маркировке букву «Т», оснащены тепловым реле образца ТРТП, предохраняющим от перегрузок. Есть модели, к обозначению которых добавлена буква «У», указывающая, что контакторы укомплектованы электронным механизмом предотвращения токовых перегрузок на базе микропроцессора. Также они защищены от утечек электричества на корпус устройств, асимметрии и разрыва фазы с непрерывным мониторингом состояния двигателя.
Модели КВ2 160, КВ2 250, КВ2 400 изготовлены по одной и той же схеме. В устройствах 160, 250 и 630А использована траверса прямого хода. Продукты КВ2-160 и КВ2-250 конструктивно однотипны. Минимизация веса и размеров контакторов стала результатом интеграции блока электронного включения и уменьшенных вакуумных камер. К улучшениям серии также относится повышение растворов и провалов основных контактов, наличие поджимающих пружин, которые наряду с траверсой прямого хода не допускают перекашивания основных контактов, обеспечивают еще большую надежность коммутации нагрузки и не требуют отладки положения основных контактов в течение всего срока использования устройств.
Наши менеджеры ответят на все интересущие вас вопросы и помогут сделать правильный выбор. Механизм покупки прозрачен, прост и осуществляется по гибкой взаимовыгодной схеме, звоните!
-
Наименование товараДополнительная информацияЦена
-
КВ2-160 3 В3 220В
Вакуумный контактор КВ-2-160А-3В3-220 -
КВ2-250 3 В3 220В
Вакуумный контактор КВ-2-250А-3В3-220 -
КВ2-400 3 В3 220В
Вакуумный контактор КВ-2-400А-3В3-220 -
КВ2-630 3 В3 220В
Вакуумный контактор КВ-2-630А-3В3-220 -
КВ2-250А 3В3 380В
Вакуумный контактор КВ-2-250-3-В3-380 -
КВ2-160А 3В3 380В
Вакуумный контактор КВ-2-160-3-В3-380 -
КВ2-400А 3В3 380В
Вакуумный контактор КВ-2-400-3-В3-380 -
КВ2-630А 3В3 380В
Вакуумный контактор КВ-2-630-3-В3-380
Контакторы КВ2 - как правильно выбрать и купить по нужной Вам цене ▾
В рабочее время наши специалисты готовы оказать компетентную помощь в подборе интересующей вас продукции. Для этого вы можете позвонить по любому из указанных телефонов. Также вы можете написать на нашу электронную почту или воспользоваться формой обратной связи ниже по ссылке.
