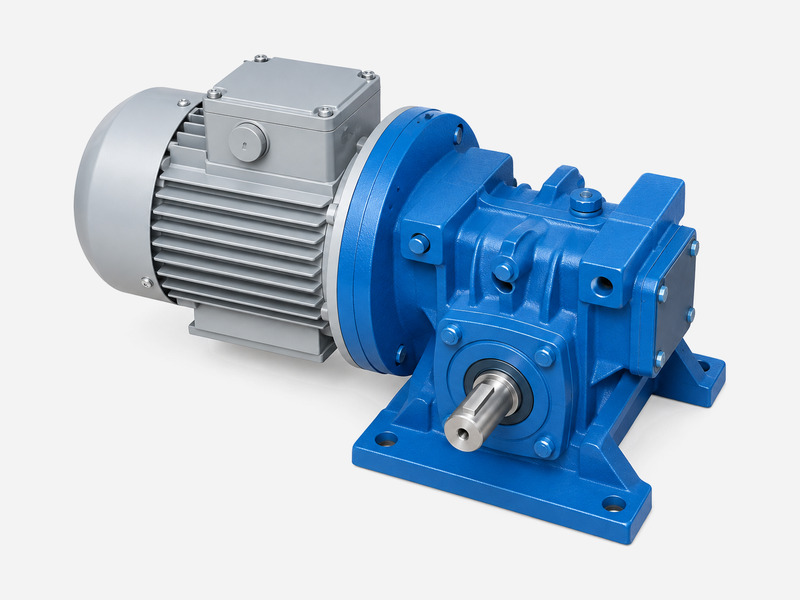

Мотор-редуктор МЧ-160

Мотор-редуктор МЧ-160 - Технические характеристики

Мотор-редукторы комплектуются двигателями серии АИР. Конкретное исполнение выбирают по требуемой частоте вращения выходного вала, крутящему моменту и характеру нагрузки.

Условные обозначения:

Вид обозначения: МЧ-160-[X1]-[X2]-[X3]-[X4]-[X5], [X6]

• МЧ — тип червячного мотор-редуктора;
• 160 — межосевое расстояние, мм;
• [X1] — номинальная частота вращения выходного вала, об/мин;
• [X2] — мощность двигателя, кВт;
• [X3] — вариант сборки по ГОСТ 20373-80: 51, 52, 53 или 56;
• [X4] — конструктивное исполнение по способу монтажа по ГОСТ 30164-94: четырёхзначный код, определяющий способ монтажа, расположение валов и положение червяка относительно колеса;
• [X5] — климатическое исполнение и категория размещения;
• [X6] — напряжение питания, В.

Варианты сборки [X3]

Вариант сборки определяет, с какой стороны корпуса выведен выходной вал и сколько у него выходных концов.

Конструктивное исполнение по способу монтажа [X4]

По способу монтажа предусмотрены исполнения на лапах, навесное и насадное. Мотор-редуктор крепится через отверстия в корпусе или на отъёмных лапах.

Одному способу монтажа соответствуют несколько кодов: они различаются расположением валов в пространстве и положением червяка относительно колеса. Габаритные и присоединительные размеры в разделе «Размеры и схема» приведены для исполнения на лапах.

Конструктивные особенности

Мотор-редуктор МЧ-160 — одноступенчатый червячный мотор-редуктор с межосевым расстоянием 160 мм. Входной и выходной валы расположены под углом 90°. Присоединительные размеры зависят от конструктивного исполнения по способу монтажа; ниже приведены размеры исполнения на лапах.

Габаритные и присоединительные размеры

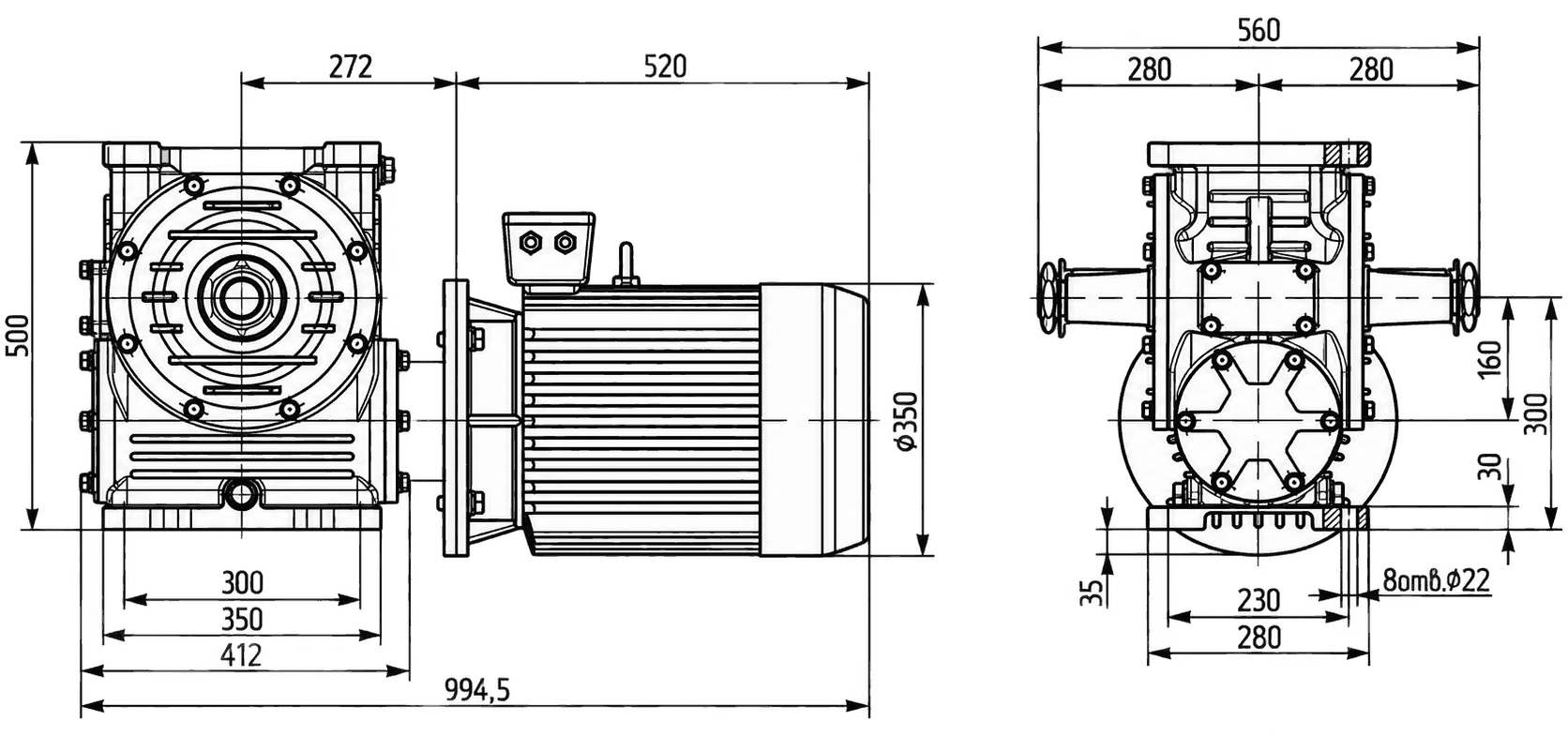

Габаритные и присоединительные размеры мотор-редуктора МЧ-160 (исполнение на лапах)

На схеме приведены габаритные и присоединительные размеры мотор-редуктора МЧ-160 в исполнении на лапах. Показаны основные размеры корпуса, расположение крепёжных отверстий, положение валов и основные присоединительные параметры. Для навесного и насадного исполнений присоединительные размеры зависят от комплектации и уточняются при подборе.

Цилиндрический выходной вал

При замене существующего мотор-редуктора необходимо сверять не только межосевое расстояние, но и вариант монтажа, расположение валов, исполнение выходного вала и присоединительные размеры.

Назначение

Мотор-редуктор МЧ-160 предназначен для использования в приводах промышленного оборудования, где требуется снижение частоты вращения электродвигателя и передача крутящего момента на исполнительный механизм.

Червячная передача позволяет получить компактную угловую компоновку привода и плавную работу. Мотор-редуктор может применяться при постоянной и переменной нагрузке в пределах номинального крутящего момента выбранного исполнения.

Условия эксплуатации

• нагрузка постоянная и переменная в пределах номинального крутящего момента;
• вращение выходного вала в любую сторону без предпочтительности;
• климатические исполнения У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м;
• внешняя среда неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м³;
• питание от сети переменного тока частотой 50 или 60 Гц, напряжением 220 В или 380 В, либо по согласованию с потребителем на другие стандартные напряжения;
• повторно-кратковременный режим с ПВ до 40%, частотой включений и остановок до 60 в час и циклом работы до 1 мин, либо непрерывный режим с ПВ от 40% до 100% и циклом работы от 1 мин до 24 ч в сутки.

При эксплуатации необходимо соблюдать допустимые значения крутящего момента и радиальной нагрузки на выходном валу, а также требования к монтажу и техническому обслуживанию мотор-редуктора.

Подбор редуктора

Для подбора мотор-редуктора МЧ-160 необходимо определить основные рабочие и присоединительные параметры:

• номинальную частоту вращения выходного вала, об/мин;
• требуемый крутящий момент на выходном валу, Н·м, и режим работы;
• мощность и исполнение электродвигателя;
• допускаемую радиальную консольную нагрузку на выходном валу, Н;
• вариант сборки [X3] и конструктивное исполнение по способу монтажа [X4];
• климатическое исполнение и категорию размещения [X5];
• напряжение питания электродвигателя [X6], В.

Сначала выбирают требуемую частоту вращения и рабочую точку по таблице технических характеристик. Крутящий момент сопоставляют с номинальным крутящим моментом выбранного исполнения.

При замене установленного мотор-редуктора дополнительно сверяют присоединительные размеры и обозначение существующего исполнения. Совпадение только типоразмера МЧ-160 не гарантирует полного совпадения монтажных параметров.

Если точное исполнение неизвестно, для подбора можно использовать данные с шильдика существующего мотор-редуктора или исходные требования к приводу.
