Контактор КПВ.

Электромагнитный контактор КПВ – представляет собой устройство для коммуникации в электросетях. В структуру контактора входит дугогасительная камера, управляющая катушка и площадка с подвижным контактом для замыкания. В коммутационных целях механизм может быть снабжен блок-контактом, позволяющим вести работы в сетях до 40 А.

Сфера применения

Широкое применение находит контактор электромагнитный в различных отраслях промышленности, где требуется значительное усилие для замыкания и размыкания контактов в мощных электросетях с токами в сотни ампер. Конструкция контактора предусматривает значительный зазор, предотвращающий пробой при размыкании контактов.

Надежность и возможность дистанционного управления обеспечивается дополнительными блок-контактами. Широкая популярность контакторов КПВ обусловлена легкостью в обслуживании, ремонте и замене отдельных деталей, надежностью и длительным сроком эксплуатации.

Условные обозначения

Маркировка контактора состоит из условных обозначений, легко поддающихся расшифровке.

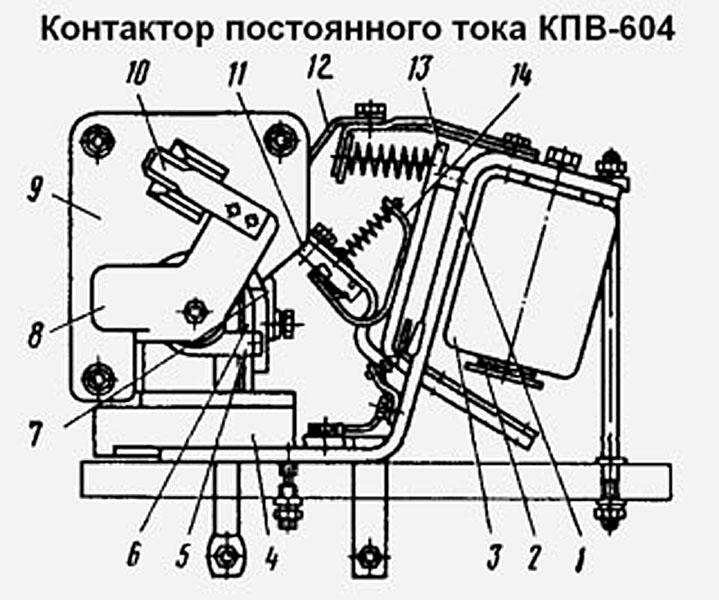

Схема контактора постоянного тока КПВ-604.Вид обозначения: КПВ-604

  • К – контактор,
  • П – ток постоянный
  • В – индекс изготовителя,
  • 6 – серийный номер
  • 0 – использование дугогашения,
  • 4 – номинальный ток в сети.

Состав контактора:

  1. скоба магнитного сердечника;
  2. сердечник;
  3. втягивающая катушка;
  4. пластмассовое основание;
  5. дугогасительная катушка;
  6. дугогасительный рог;
  7. неподвижный контакт;
  8. дугогасительные щеки;
  9. дугогасительная камера;
  10. плоские пружины;
  11. подвижный контакт;
  12. рог неподвижного контакта;
  13. якорь;
  14. скоба.

Технические характеристики

Наименование параметра Тип контактора
КПВ - 602 КПВ - 603 КПВ - 604 КПВ-605
Масса, кг 8 10 17 33
Коммутируемое напряжение, В 220 220 220 220
Коммутируемый ток, А 100 160 250 630
Подключение силовой цепи переднее заднее переднее заднее переднее заднее переднее заднее
Напряжение катушки, В 110 220 110 220 110 220 110 220

Принцип действия и обслуживание

В результате подачи напряжения катушка контактора приводит в движение силовой контакт, который замыкает цепь. Дугогасительная камера служит для защиты от разлетания искр и погашения электродуги.

Отключение напряжения позволяет главному подвижному силовому контакту  вернуться в исходное положение. Основными факторами, влияющими на приведение в движение контакта, являются сила тяжести и работа возвратной пружины.

При проведении работ по обслуживанию контактора следует применять меры предосторожности, так как корпус находится под напряжением, кроме того, вероятен выход электродуги вне пределов камеры. Любые работы по обслуживанию, замене катушек и регулировке следует производить только после отключения узла от сети.

Замена узлов и частей контактора не представляет большой сложности, так как запасные части и катушки на рынке представлены довольно широко, что послужило дополнительной причиной популярности контакторов КПВ на постсовестком пространстве.

Контактор КПВ-605 и контактор КПВ 604 потребляют во время работы 50-75 Вт и во время работы могут издавать довольно сильное гудение, усиливающееся при падении напряжения, или физическом износе деталей механизма.

Контактор КПВ-603 и контактор КПВ-602 потребляют в работе 30-45 Вт. Рассчитаны на работу в сети мощностью 2-3 А соответственно.


  • Наименование товара
    Дополнительная информация
    Цена
  • КПВ-602

    Контактор 100А, Напряжение катушки 110В, 220В.
  • КПВ-603

    Контактор 160А, Напряжение катушки 110В, 220В.
  • КПВ-604

    Контактор 250А, Напряжение катушки 110В, 220В.
  • КПВ-605

    Контактор 630А, Напряжение катушки 110В, 220В.
