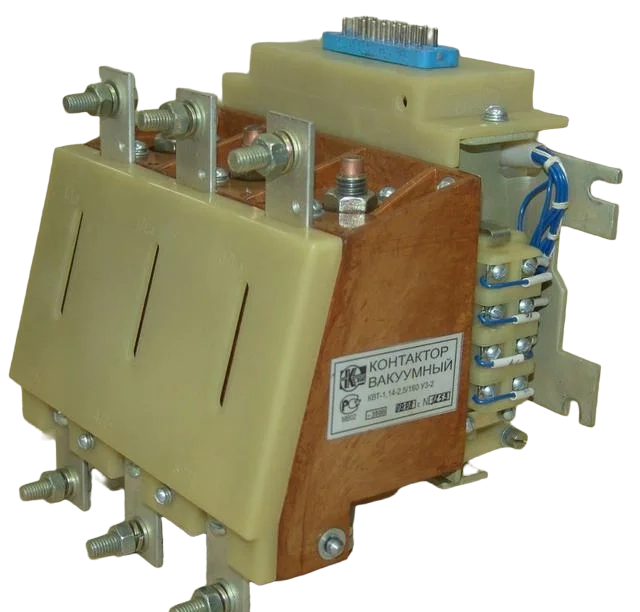

Контактор вакуумный КВТ-1.14
Большинство моделей в НАЛИЧИИ!!! Цена актуальна! Отправим ТК в любой регион РФ и СНГ.
Вакуумные трёхполюсные контакторы КВТ-1,14 (160, 250, 400 А), производста ОАО «НПП Контакт», представлены в открытом исполнении с естественным способом охлаждения. Оснащены электронным реле. Предназначены для монтажа в комплектные установки и отвечают за отключение/включение различных видов электроприемников. Помимо этого применимы для защиты электродвигателей в моменты обрыва фаз, перегрузок и токового дисбаланса. Предусматривается катушка управления 110, 220 и 380 В. Основными пользователями подобных моделей выступают предприятия горнодобычи, металлургия, нефтегазовое хозяйство. На железнодорожном транспорте контакторы управляют электроприводами.
Страна производитель: Россия.
Завод изготовитель: ОАО "НПП Контакт" г. Саратов.
Цена по запросу
доступен для заказа
от 19 200 до 28 800 руб.
- Товары
- Условное обозначение
- Технические характеристики
- Размеры / Схема
- Преимущества и особенности
- Как заказать
- Оплата
- Доставка
- Гарантия
В категории 9 товаров:
-
ФотоНаименование товараДополнительная информацияЦена
-
КВТ-1,14, откл.-2,5кА на 160 А, кат. упр. на 380 Вольт19 200 a
-
КВТ-1.14, откл.-2.5кА на 160 А, кат. упр. на 220 Вольт19 200 a
-
КВТ-1.14, откл.-2.5кА на 160 А, кат. упр. на 110 Вольт19 200 a
-
КВТ-1,14, откл.-2,5кА на 250 А, кат. упр. на 380 Вольт24 500 a
-
КВТ-1.14, откл.-2.5кА на 250 А, кат. упр. на 220 Вольт24 500 a
-
КВТ-1.14, откл.-2.5кА на 250 А, кат. упр. на 110 Вольт24 500 a
-
КВТ-1,14, откл.-4кА на 400А, кат. упр. на 380 Вольт28 800 a
-
КВТ-1,14, откл.-4кА на 400А, кат. упр. на 220 Вольт28 800 a
-
КВТ-1,14, откл.-4кА на 400А, кат. упр. на 110 Вольт28 800 a
Структура условного обозначения контактора
Вид обозначения КВТ[X1] - 1,14 - [X2]/[X3] - [X4] - [X5] - [X6]
- КВТ - контактор вакуумный трёхполюсной
- [X1] - вариант конструктивного исполнения по номинальному току главной цепи:
- отсутствие цифры - 160, 250, 400А
- цифра 2 - 630, 1000А
- 1,14 - номинальное напряжение в киловольтах
- [X2] - номинальный ток отключения в килоамперах (2,5 / 4 / 5 / 6,3)
- [X3] - номинальный переменный ток главной цепи в амперах (160, 250, 400, 630, 1000)
- [X4] - категория размещения и климатическое исполнение по ГОСТ 15150 и по ГОСТ 15543.1 (УЗ, У5.1, УХЛ2.1м, УХЛ2)
- [X5] - порядковый номер дополнительного конструктивного варианта исполнения привода (отсутствие цифры - 220В, 1-110В, 2-380В, 4˜220В, 5˜110В)
- [X6] - буквенное обозначение конструктивного варианта исполнения контактора:
- отсутствие цифры - обычный контактор общепромышленного назначения
- РГ - реверсивный горизонтального исполнения
- РВ - реверсивный вертикального исполнения
- В - втычного исполнения
- З - исполнения с электронным токовым реле
- С - специального (шахтного) исполнения для подключения в пускатели типа ПВР314 г. Кемерово
- О - однополосный
- Д - двухполосный
- Ш - исполнения из трекингостойкой пластмассы
Контакторы вакуумные КВТ-1,14 на 160, 250 и 400А — Технические характеристики
| Наименование параметров | КВТ-1.14 2,5/160 У3, УХЛ2 | КВТ-1.14 2,5/250 У3, УХЛ2 | КВТ-1.14 4/400 У3, УХЛ2 | |
| Номинальное напряжение, В | 380, 660, 1140 | |||
| Номинальный переменный ток главной цепи, А | 160 | 250 | 400 | |
| Предельная коммутационная способность | ток отключения (действующее значение), кА | 3 | 3 | 4 |
| ток включения (амплитудное значение), кА | 5,6 | 5,6 | 6 | |
| Сквозные токи, А | в течение 1 полуволны (амплитудное) | 10000 | 10000 | 12000 |
| в течение 0,2 с (действующее) | 6000 | 6000 | 7000 | |
| в течение 10 с. | 1300 | 2000 | 3200 | |
| Собственное время включения, мс, не более | 60 | |||
| Собственное время отключения, мс, не более | 100 | |||
| Электрическая прочность | главной цепи, кВ | 4 | ||
| каждого полюса | 5 | |||
| цепи управления | 2,5 | |||
| Номинальное переменное напряжение цепи управления приводом, В (+10 –15%) | 220(110; 380) | |||
| Ток электромагнита | при включении, А | 3 (6; 2,5) | ||
| при удержании во включенном положении, А | 0,06 (0,12; 0,004) | |||
| Номинальный ток вспомогательных контактов, А | 10 | |||
| Номинальное напряжение вспомогательных контактов, В | постоянного тока | 440 | ||
| переменного тока | 660 | |||
| Механическая износостойкость, циклов ВО | 1600000 | |||
| Коммутационная износостойкость, циклов ВО | в режиме АС-3 | 1600000 | ||
| в режиме АС-4 | 500000 | |||
| Гарантийный срок экплуатации, лет | 2 | |||
| Масса, кг | 6,5 max | |||
| Температура окружающего воздуха | от -60 °С до +60 °С | |||
Схема вакуумного контактора.
Габаритный чертёж контактора КВТ-1.14 общепромышленного исполнения
Габаритный чертёж контактора КВТ-1.14 исполнения с клеммной колодкой К и К1
Преимущества и особенности вакуумных контакторов КВТ-1,14
- Увеличенный коммутационный ресурс.
- Повышенный потенциал коммутации аварийных токов, вызывающих короткие замыкания.
- Небольшие затраты на обслуживание.
- Малогабаритность.
- Пожарная и экологическая безопасность.
Вторичные цепи контактора КВТ 1.14 оборудованы разъемами штепсельного типа либо же клеммными колодками. Последние упрощают монтажные работы и последующее обслуживание, особенно когда приходится осуществлять пайку. Питание управляющей цепи устройства и вспомогательных контактов реализовано через разъем РП 10-22, что упрощает демонтажные работы в случае планового обслуживания.
Контакторы при массе не более 6,5 кг оснащены тремя полюсами и способны выдерживать частые коммутационные циклы электрических приемников на напряжение не более 1140В трехфазного переменного тока (50 Гц). Включаются посредством электромагнита. Имеют вспомогательные контакты, из которых три отвечают за размыкание и четыре за замыкание. Механическая износостойкость в режиме АС-3 достигает 1 млн. 600 тыс. циклов ВО, АС-4 – 500 тыс. циклов ВО.
Могут работать в продолжительном, прерывисто-продолжительном, кратковременном и повторно-кратковременном режимах. Обслуживание контакторами реверсионных цепей возможно лишь тогда, когда в распоряжении имеется механическая блокировка, предотвращающая одновременный пуск двух устройств. Эксплуатация при наличии одной только электронной блокировки не рекомендуется.
Условия использования
- Высота от нулевой отметки над морем – не более 1000 м.
- Рабочая температура воздушной среды не должна превышать +55℃ и падать ниже -60℃.
- Категория размещения УЗ согласно ГОСТ 15150-69.
Звоните в нашу компанию, получите компетентную консультацию по выбору предлагаемого оборудования. Узнайте о выгодах приобретения контакторов серии КВТ-1,14 и обеспечьте гарантии стабильности оборудования и производства!
