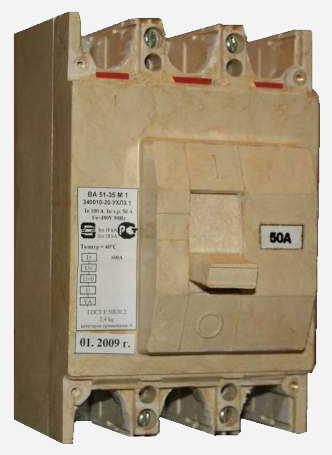

автоматический выключатель ВА-5735

Описание

Данная линейка представлена коммутационными стационарными устройствами, комплектуемыми расцепителями как электромагнитного, так и теплового нерегулируемых типов. Первичная задача электромагнитного расцепителя заключается в бесперебойной защите цепи от короткого замыкания. Тепловой нерегулируемый расцепитель срабатывает при перегрузках.

Применение

Приборы серии ВА-5735 рассчитаны для монтажа в электроустановках, напряжение которых не превышает 660В при частоте переменного тока 50Гц и 440В при 60Гц соответственно.

Весь модельный ряд автоматических выключателей данной серии представлен устройствами трехполюсного типа с использованием алюминиевых контактов.

Согласно маркировке климатического исполнения, выключатели ВА-5735 предназначены для эксплуатации в регионах с умеренными (У) и холодными (ХЛ) климатическими условиями. При этом не допускается использование данных приборов в средах, охарактеризованных повышенным уровнем влажности, а также подразумевающих прямое попадание солнечного света и контакт с маслами.

Будучи стационарными устройствами, автоматические выключатели серии ВА-5735 к корпусам ВРУ и щитам ЩМП крепятся с помощью шин, маркированных буквенно-цифровым обозначением «АД31» или «ШМТ». Предусмотрен их монтаж к щиткам и посредством кабеля типа «КГ», «ПВ1», «ПВ3», «АВВГ», «ВВГ». При этом в особых случаях автоматические выключатели серии ВА-5735 могут быть произведены еще и в мобильном варианте.

Структура условного обозначения выключателя ВА57-35

ВА57-35 - Х Х ХХХ Х - 20 Х3

  • ВА - выключатель автоматический;
  • 57 - обозначение заводской серии;
  • 35 - максимальный номинальный ток 250А;
  • Х - число полюсов и количество максимальных расцепителей тока:
  •   3 - 3 полюса с расцепителями максимального тока в каждом полюсе;
  •   8 - 2 полюса с расцепителями в двух полюсах в 3-х полюсном конструктивном исполнении;
  •   6 - 3 полюса с расцепителями в двух полюсах;
  • Х - исполнение максимальных расцепителей тока по зоне защиты:
  •   3 - расцепитель в зоне токов короткого замыкания;
  •   4 - расцепитель в зоне токов перегрузки и короткого замыкания;
  • ХХ - обозначение комбинации дополнительных сборочных единиц;
  • Х - вид привода и способ установки выключателя:
  •   1 - автомат монтируется неподвижно, имеет ручной привод;
  •   3 - автомат монтируется неподвижно, имеет электромагнитный привод;
  •   5 - автомат выкатывается, имеет ручной привод;
  •   7 - автомат выдвигается, имеет электромагнитный привод;
  • Х - исполнение по дополнительным механизмам:
  •   0 - без механизмов;
  •   5 - ручной привод с длинной осью для управления автоматом сквозь дверь НКУ;
  •   6 - механизм блокирующий автомат в положении «отключено» для проведения ремонтных или регламентных работ;
  • 20 - IP степень защиты выключателя;
  • Х - климатическое исполнение и категория размещения:
  •   У - умеренный климат от -45 до +40 ºС;
  •   ХЛ - холодный климат от -60 до +40 ºС;
  •   УХЛ - объединение умеренного и холодного климата от -60 до +40 ºС;
  •   Т - тропический климат от -10 до +50 ºС;
  • 3 - эксплуатация в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практически не отличается от уличной, нет брызг и струй воды, незначительное количество пыли);

Технические характеристики автоматов серии ВА5735

Тип выключателя ВА-5735
Номинальный ток выключателя (Iн), А 250
Номинальные токи расцепителя Iн, А 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250
Напряжение / частота АС ~660В / 50-60Гц; DC -440В
Коммутац. способность, кА при напряжении U и соs j 3,5;18 при 660;0,3
Износостойкость, циклов ВО 4000
Вес 3,5 кг

Дополнительные сведения автоматов серии ВА

Со следующими опциями выключатели ВА производятся под заказ:

  • независимый расцепитель (НР);
  • расцепитель минимального напряжения (РМН);
  • расцепитель нулевого напряжения (РНН);
  • вспомогательные контакты (ВК);
  • вспомогательные контакты сигнализации (ВКС) автоматического отключения.
  • Электропривод (ПЭ)
  • Устройство запирания

В качестве аналога выключателей серии ВА-5735 возможно рассматривать устройства серии ВА 57ф35. Последние однако рассчитаны на эксплуатацию в электроустановках, напряжение которых составляет 380В, и являются более дешевым вариантом модельного ряда ВА-5735. Также стоит учесть и отсутствие возможности производственной комплектации приборов серии ВА 57ф35 дополнительными опциями.
