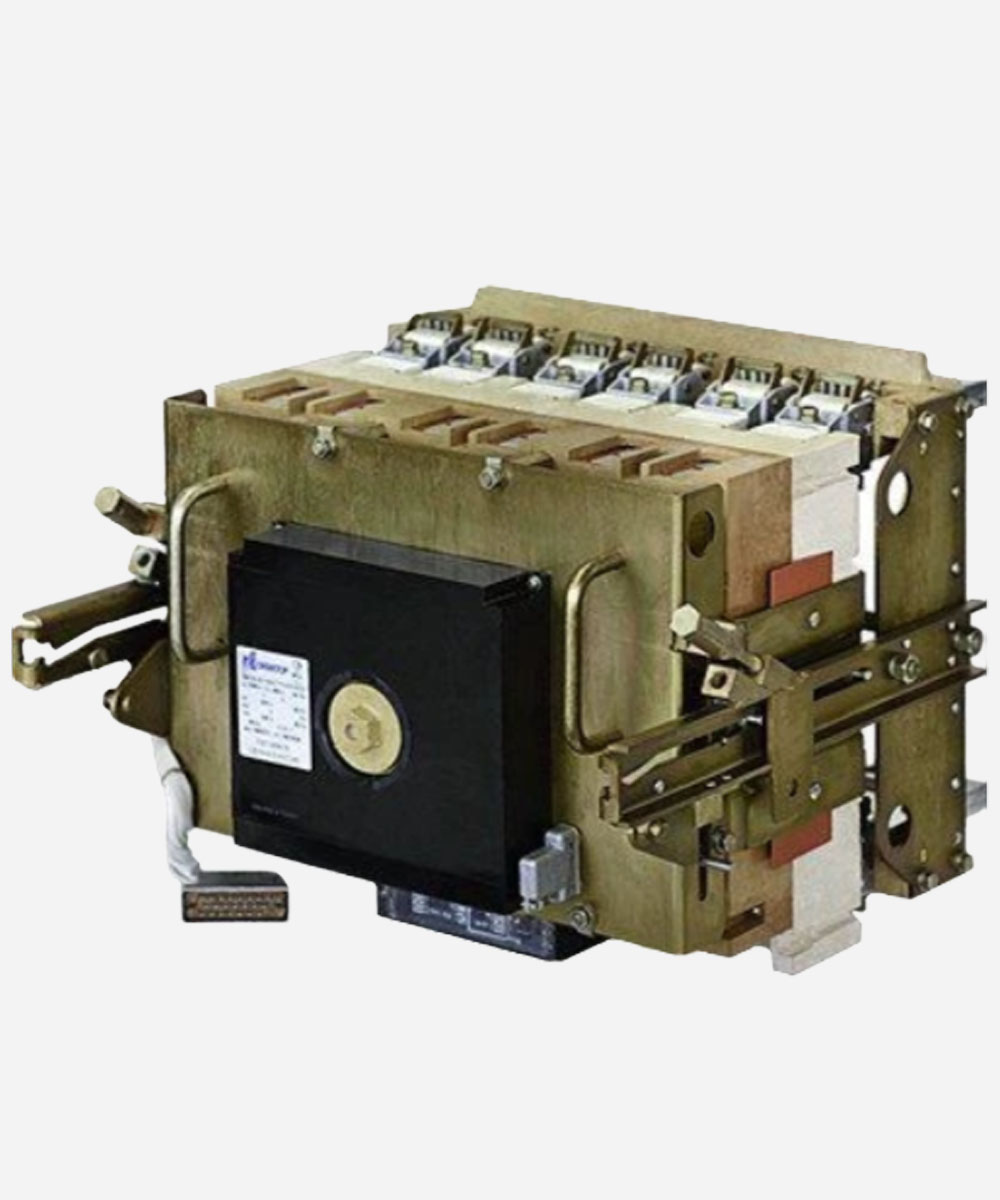

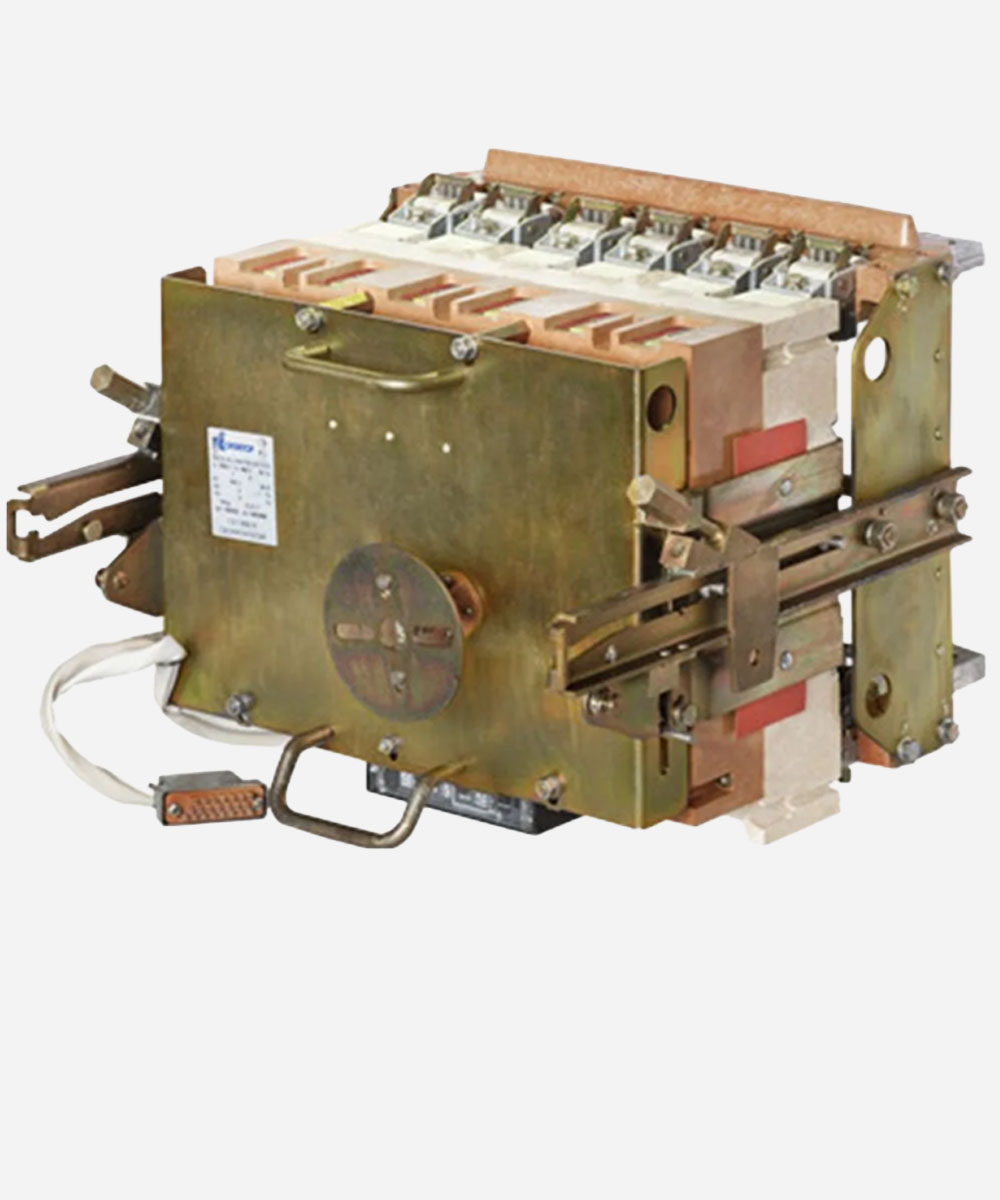

Автоматический выключатель ВА53-43 1600А, 2000А

✅ Автоматические выключатели ВА 53-43 на 2000А и 1600А производства завода изготовителя КЭАЗ и Контактор. Отправим ТК в любой регион РФ и СНГ.Выключатели автоматические ВА53-43 1600А-2000А, купить, цена

Продукция всегда в НАЛИЧИИ!!! Стоимость уточняйте. Отправим ТК в любой регион РФ и СНГ. Гарантия 3 года!

от 79 000 до 135 000 руб.

Выключатели ВА53-43Выключатель ВА53-43 – автоматический выключатель категории A (токоограничивающий), предназначенный для защиты питающих цепей от перегрузок, короткого замыкания и, как следствие, предотвращающий повреждение и выход из строя подключенных потребителей.

В обычном, неаварийном режиме работы является проводником, который используется для коммутирования с допустимым числом включений и выключений не более 6 раз в час.

Структура условного обозначения автомата (расшифровка марки)

Пример: ВА53-43-344730-20 УХЛ3 2000А

  • ВА - выключатель автоматический
  • 53 - условное обозначение серии
  • 43 - условное обозначение номинального тока
  • 3 - число полюсов
  • 4 - количество расцепителей тока
    • 3 - с полупроводниковым максимальным расцепителем
    • 4 - с полупроводниковым расцепителем для защиты от перегрузок, коротких замыканий, тока включения
  • 47 - условное обозначение дополнительных сборочных единиц
    Условное обозначение дополнительных сборочных единиц
  • 3 - Вид исполнения и тип привода
    • 1 - ручной привод, стационарное исполнение
    • 3 - электромагнитный привод, стационарное исполнение
    • 5 - ручной дистанционный привод, выдвижное исполнение
    • 7 - электромагнитный привод, выдвижное исполнение
  • 0 - отсутствие дополнительных механизмов
  • 20 - степень защиты IP20
  • 2000А - номинальный ток, А
  • УХЛ3 - климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Особенности конструкции и схема работы выключателей ВА-5343

Устройство производится в литом корпусе, в котором скрыты:

  • система подвижных и малоподвижных контактов;
  • управляющий механизм;
  • расцепители тока;
  • дугогасительные камеры;
  • гаситель искр от ионизированных газов;
  • отводы для подключения цепи и потребителей;
  • вспомогательные сборочные единицы.

Аварийное отключение при перегрузочных токах выполняет расцепитель. В нормальном режиме работы на выводы катушек подается напряжение с коэффициентом 0,7-1,2 по отношению к номинальному расчетному. Как только эти значения становятся предельно высокими или низкими, расцепитель с помощью контактов, работающих по принципу ломающих рычагов, выключает питание.

Технические характеристики автоматических выключателей ВА 53-43

Параметры Род тока Значение
Номинальный ток выключателя, А Переменный 1600, 2000
Постоянный
Номинальное напряжение главной цепи, В, не более Переменный 660
Постоянный 440
Уставки срабатывания выключателей без выдержки времени в кА (предельный ток селективности).
Пределы отклонения ±20%
Переменный
(действующее значение)
12,5
Постоянный 9,6
Номинальная предельная наибольшая отключающая способность Icu, кА, при напряжении ~ 380 В 135
~ 660 В 33,5
= 440 В 140
Номинальная рабочая наибольшая отключающая способность Ics, % от Icu Переменный
и постоянный
75
Количество циклов включения-отключения
- ручным и электромагнитным приводом - 6300
- независимым расцепителем и расцепителем напряжения 1000
- под нагрузкой Переменный
и постоянный
1250

Изделия выпускаются трехполюсными. Отключение происходит в воздушной среде. Управление осуществляется вручную с помощью рычага либо автоматически через электромагнитный привод. Варианты исполнения в зависимости от способа установки – выдвижные модели либо стационарные. Степень защиты в соответствие с ГОСТ 14254 – IP20 для оболочки и IP00 для выводов.

Условия эксплуатации и правила монтажа

Выключатели автоматические ВА5343 предназначены для установки на объектах, находящихся на высоте над уровнем моря не более 4,3 тыс. м. В случае монтажа на высоте 2 тыс. м эффективность выключателей по максимальным токам падает на 20%. Эксплуатируются в умеренном и холодном климате в диапазоне температур -50℃ … +50℃ и относительной влажности воздуха 98%.

Монтаж осуществляется в среде, которая характеризуется отсутствием взрывоопасности, жидкостей, пыли в высоких количествах, нарушающих работу выключателя. Устройство монтируют в местах, где напрямую на прибор не попадают влага, масла, жидкостные эмульсии. Выключатель устанавливают вертикально либо с поворотом на 90 градусов влево и вправо.

Завод изготовитель: АО "КЭАЗ" г. Курск,   АО "Контактор" г. Ульяновск
Страна производитель: Россия


  • Наименование товара
    Дополнительная информация
    Цена
  • ВА53-43 344730 2000а выключатель автоматический

    выключатель ВА-53-43 2000 Ампер стационарный с электромагнитным приводом
  • ВА53-43 344710 2000а выключатель автоматический

    выключатель ВА-53-43 2000 Ампер стационарный с ручным приводом
  • ВА53-43 334730 2000а выключатель автоматический

    выключатель ВА-53-43 2000 Ампер стационарный с электромагнитным приводом
  • ВА53-43 340010 2000а выключатель автоматический

    выключатель ВА-53-43 2000 Ампер стационарный с ручным приводом
  • ВА53-43 334710 2000а выключатель автоматический

    выключатель ВА-53-43 2000 Ампер стационарный с ручным приводом
  • ВА53-43 344770 2000а выключатель автоматический

    выключатель ВА-53-43 2000 Ампер выдвижной с электромагнитным приводом
  • ВА53-43 330010 2000а выключатель автоматический

    выключатель ВА-53-43 2000 Ампер стационарный с ручным приводом
  • ВА53-43 341830 2000а выключатель автоматический

    выключатель ВА-53-43 2000 Ампер стационарный с электромагнитным приводом
  • ВА53-43 331830 2000а выключатель автоматический

    выключатель ВА-53-43 2000 Ампер стационарный с электромагнитным приводом
  • ВА53-43 344750 2000а выключатель автоматический

    выключатель ВА-53-43 2000 Ампер выдвижной с ручным дистанционным приводом
  • ВА53-43 344730 1600а выключатель автоматический

    выключатель ВА-53-43 1600 Ампер стационарный с электромагнитным приводом
  • ВА53-43 344710 1600а выключатель автоматический

    выключатель ВА-53-43 1600 Ампер стационарный с ручным приводом
  • ВА53-43 334730 1600а выключатель автоматический

    выключатель ВА-53-43 1600 Ампер стационарный с электромагнитным приводом
  • ВА53-43 340010 1600а выключатель автоматический

    выключатель ВА-53-43 1600 Ампер стационарный с ручным приводом
  • ВА53-43 334710 1600а выключатель автоматический

    выключатель ВА-53-43 1600 Ампер стационарный с ручным приводом
  • ВА53-43 344770 1600а выключатель автоматический

    выключатель ВА-53-43 1600 Ампер выдвижной с электромагнитным приводом
  • ВА53-43 330010 1600а выключатель автоматический

    выключатель ВА-53-43 1600 Ампер стационарный с ручным приводом
  • ВА53-43 341830 1600а выключатель автоматический

    выключатель ВА-53-43 1600 Ампер стационарный с электромагнитным приводом
  • ВА53-43 331830 1600а выключатель автоматический

    выключатель ВА-53-43 1600 Ампер стационарный с электромагнитным приводом
  • ВА53-43 344750 1600а выключатель автоматический

    выключатель ВА-53-43 1600 Ампер выдвижной с ручным дистанционным приводом
  • ВА53-43-344730-00УХЛ3 2000А 660В Контактор

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "Контактор"
  • ВА53-43-344730-2000А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "КЭАЗ"
  • ВА53-43-344710-20УХЛ3 2000А 660В Контактор

    выключатель ВА-53-43 стационарный с ручным приводом, производство АО "Контактор"
  • ВА53-43-344710-2000А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с ручным приводом, производство АО "КЭАЗ"
  • ВА53-43-334730-20УХЛ3 2000А 660В Контактор

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "Контактор"
  • ВА53-43-334730-2000А-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "КЭАЗ"
  • ВА53-43-340010-20УХЛ3-2000А 660В Контактор

    выключатель ВА-53-43 стационарный с ручным приводом, производство АО "Контактор"
  • ВА53-43-340010-2000А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с ручным приводом, производство АО "КЭАЗ"
  • ВА53-43-344710-20УХЛ3 2000А 660В Контактор

    выключатель ВА-53-43 стационарный с ручным приводом, производство АО "Контактор"
  • ВА53-43-334710-2000А-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с ручным приводом, производство АО "КЭАЗ"
  • ВА53-43-330010-20УХЛ3 2000А 660В Контактор

    выключатель ВА-53-43 стационарный с ручным приводом, производство АО "Контактор"
  • ВА53-43-330010-2000А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с ручным приводом, производство АО "КЭАЗ"
  • ВА53-43-341830-00УХЛ3 2000А 660В Контактор

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "Контактор"
  • ВА53-43-341830-2000А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "КЭАЗ"
  • ВА53-43-344730-00УХЛ3 1600А 660В Контактор

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "Контактор"
  • ВА53-43-344730-1600А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "КЭАЗ"
  • ВА53-43-344710-20УХЛ3 1600А 660В Контактор

    выключатель ВА-53-43 стационарный с ручным приводом, производство АО "Контактор"
  • ВА53-43-344710-1600А-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с ручным приводом, производство АО "КЭАЗ"
  • ВА53-43-334730-00УХЛ3 1600А 660В Контактор

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "Контактор"
  • ВА53-43-334730-1600А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "КЭАЗ"
  • ВА53-43-340010-20УХЛ3-1600А 660В Контактор

    выключатель ВА-53-43 стационарный с ручным приводом, производство АО "Контактор
  • ВА53-43-340010-1600А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с ручным приводом, производство АО "КЭАЗ"
  • ВА53-43-334710-20УХЛ3 1600А 660В Контактор

    выключатель ВА-53-43 стационарный с ручным приводом, производство АО "Контактор"
  • ВА53-43-334710-1600А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с ручным приводом, производство АО "КЭАЗ"
  • ВА53-43-344770-00УХЛ3 1600А 660В Контактор

    выключатель ва-53-43 выдвижной с электромагнитным приводом, производство АО "Контактор"
  • ВА53-43-344770-1600А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 выдвижной с электромагнитным приводом, производство АО "КЭАЗ"
  • ВА53-43-330010-20УХЛ3-1600А 660В Контактор

    выключатель ВА-53-43 стационарный с ручным приводом, производство АО "Контактор"
  • ВА53-43-330010-1600А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с ручным приводом, производство АО "КЭАЗ"
  • ВА53-43-341830-00УХЛ3 1600А 660В Контактор

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "Контактор"
  • ВА53-43-341830-1600А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "КЭАЗ"
  • ВА53-43-331830-00УХЛ3 1600А 660В Контактор

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "Контактор"
  • ВА53-43-331830-1600А-690AC-УХЛ3-КЭАЗ

    выключатель ва-53-43 стационарный с электромагнитным приводом, производство АО "КЭАЗ"
  • ВА53-43-344750-00УХЛ3 1600А 660В Контактор

    выключатель ВА-53-43 выдвижной с ручным дистанционным приводом, производство АО "Контактор"
  • ВА53-43-344750-1600А-690AC-УХЛ3-КЭАЗ

    выключатель ВА-53-43 выдвижной с ручным дистанционным приводом, производство АО "КЭАЗ"
  • Привод электромагнитный ВА53-43

    электропривод для выключателя ВА 53-43
  • МРТ-1 Блок защиты

    полупроводниковый расцепитель МРТ1 к авт. выкл. ВА53-43
  • МРТ-2 Блок защиты

    полупроводниковый расцепитель МРТ2 к авт. выкл. ВА53-43
  • МРТ-4 Блок защиты

    полупроводниковый расцепитель МРТ4 к авт. выкл. ВА53-43
  • МРТ1-МП Блок расцепителей

    полупроводниковый расцепитель к авт. выкл. ВА53-43
  • МРТ2-МП Блок расцепителей

    полупроводниковый расцепитель к авт. выкл. ВА53-43
  • МРТ4-МП Блок расцепителей

    полупроводниковый расцепитель к авт. выкл. ВА53-43, АВ2М
  • Запчасти на автомат ВА 53-43

    (по запросу)
