Опускное устройство насосов Иртыш ПФ и ПФС
Заводская цена! Оперативная отгрузка напрямую с завода изготовителя! Бесплатная доставка по России!
| Тип изделия | Опускное устройство |
| Монтаж насоса | Стационарный погружной |
| Исполнение насоса | 1xx, с захватом |
| Состав | Патрубок, захват, кронштейн |
| Направляющие | 2 шт., отдельно |
Опускное устройство насосов Иртыш ПФ и ПФС — оборудование стационарной погружной установки: насос опускается по направляющим, сам садится на неподвижный напорный патрубок и снимается для обслуживания без разборки напорного трубопровода. Заводское название изделия — опускное устройство.
Устройство состоит из патрубка погружного, который анкерными болтами крепится ко дну резервуара и фланцем соединяется с напорной магистралью, захвата на напорном патрубке насоса и кронштейна, фиксирующего верхние концы двух направляющих. Насос на цепи опускают по направляющим до зацепления захвата с фланцем патрубка погружного, для обслуживания — поднимают вверх.
Устройство подбирают по типоразмеру насоса, а не по типу рабочего колеса: руководство показывает насосы ПФ и ПФС одного типоразмера на одном опускном устройстве. Оно заказывается отдельно и имеет собственный артикул, направляющие — тоже отдельно, по глубине резервуара. Под него поставляются насосы с кодом монтажа 1 (обозначения 1xx), у которых есть захват.
Цена по запросу
доступен для заказа
от 37 500 руб.
- Все характеристики
- Размеры и схема
- Монтаж и эксплуатация
- Подбор и заказ
- Как заказать
- Оплата
- Доставка
- Гарантия
Характеристики опускного устройства насосов Иртыш ПФ и ПФС
| Тип изделия | Опускное устройство |
| Монтаж насоса | Стационарный погружной |
| Исполнение насоса | 1xx, с захватом |
| Состав | Патрубок, захват, кронштейн |
| Направляющие | 2 шт., отдельно |
| Подбор | По типоразмеру насоса |
| Присоединение | Фланцевое |
| Насосы | Иртыш ПФ1–ПФ4, ПФС |
| Крепление патрубка | Анкерные болты |
| Крепление направляющих | Кронштейн |
| Длина направляющих | По глубине резервуара |
| Подъём насоса | На цепи |
| Страна производитель | Россия |
Состав опускного устройства

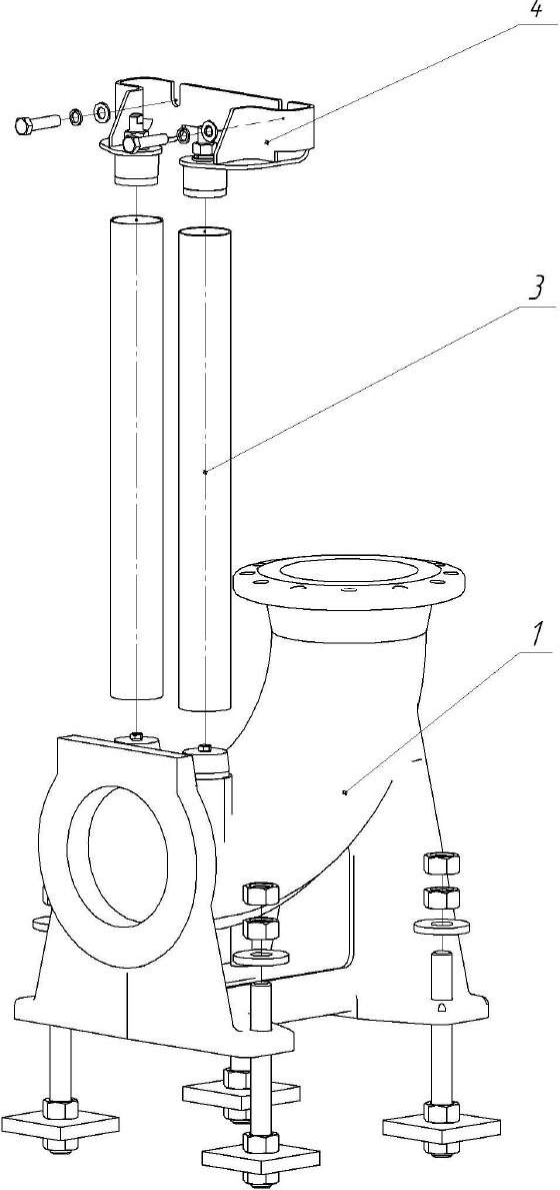

Позиции на рисунке
| № | Элемент |
| 1 | Патрубок погружной |
| 3 | Направляющие |
| 4 | Кронштейн |
Позиция 2 на рисунках установки — электронасос с захватом: захват крепится к напорному патрубку насоса. Направляющие заказываются отдельно, их длину определяют по глубине резервуара.

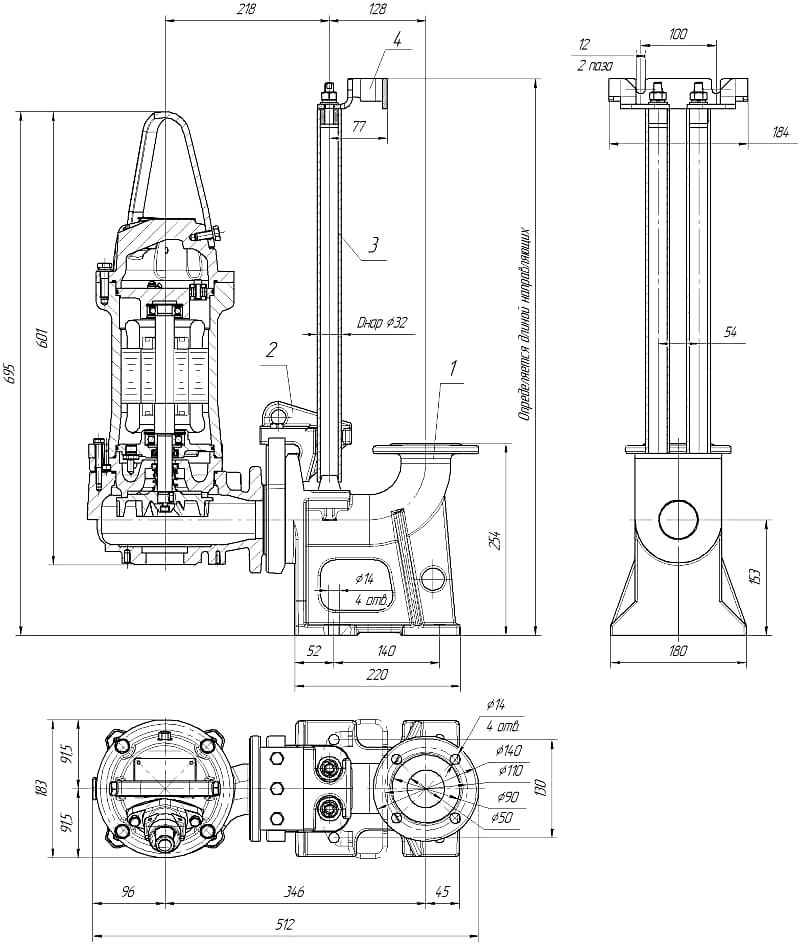

Пример установки в сборе — насосы Иртыш ПФ2 и ПФС 50/125
Установка на опускном устройстве по рисунку 16 руководства — общему для насосов ПФ2 и ПФС 50/125 исполнения 1xx; на чертеже — ПФС 50/125.120-1,1/2. Размеры относятся только к этому типоразмеру; для других — чертёж исполнения на опускном устройстве в карточке конкретного насоса.
Позиции на рисунке
| № | Элемент |
| 1 | Патрубок погружной |
| 2 | Электронасос с захватом |
| 3 | Направляющие |
| 4 | Кронштейн |
Размеры по чертежу
| Параметр | Значение |
| Длина установки в плане | 512 мм |
| Ширина установки в плане | 183 мм |
| Высота установки | 695 мм |
| Высота напорного фланца опускного устройства | 254 мм |
| Напорный фланец опускного устройства | Ду 50 |
| Наружный диаметр фланца | ⌀140 мм |
| Диаметр окружности центров отверстий фланца | ⌀110 мм |
| Отверстия фланца | 4 отв. ⌀14 мм |
| Основание опускного устройства | 220 × 180 мм |
| Анкерные отверстия основания | 4 отв. ⌀14 мм |
| Наружный диаметр направляющих | ⌀32 мм |
| Длина направляющих | определяется проектом установки |
Монтаж
- Патрубок погружной устанавливают на дно резервуара и крепят анкерными болтами.
- К фланцу патрубка погружного подсоединяют напорную трубу.
- На патрубок погружной вертикально крепят две направляющие; их верхние концы фиксируют кронштейном в верхней части резервуара.
- Насос с захватом на напорном патрубке опускают на цепи по направляющим: в нижней точке захват входит в зацепление с фланцем патрубка погружного.
- Для демонтажа насос на цепи грузоподъёмным механизмом поднимают по направляющим до выхода из сопряжения с ними.
Эксплуатация
- при каждом техническом осмотре проверяют крепление захвата к корпусу спиральному и крепление направляющих;
- перед монтажом мобильного насоса на опускное устройство рекомендуется снять подставку;
- поднимать, переносить и опускать насос за кабель запрещено; находиться людям в резервуаре во время работы насоса запрещено;
- на напорной линии устанавливают приборы контроля давления.
Подбор и заказ
- Обозначение насоса — опускное устройство подбирается к типоразмеру насоса и диаметру его напорного патрубка, одинаково для насосов ПФ и ПФС одного типоразмера, и имеет собственный артикул.
- Исполнение насоса — под опускное устройство поставляются насосы с кодом монтажа 1 (обозначения 1xx), у которых есть захват.
- Глубина резервуара — по ней определяют длину направляющих.
- Подъёмные средства — цепь и грузоподъёмный механизм для подъёма и опускания насоса заказываются отдельно.
- Напорный трубопровод — условный проход фланца патрубка погружного сверяют с проектом.
Насосы в стационарном исполнении — в разделе насосы Иртыш ПФ и ПФС.
