Насос Иртыш ПФ2 65/250.203-30/2

Условные обозначения:

Вид обозначения: Иртыш ПФ2 65/250.203.[X5]-[X6]-30/2-[X12][X13][X14]

• Иртыш — серия насосов;
• П — погружной электродвигатель без принудительного охлаждения;
• Ф — гидравлическая часть для сточных вод;
• 2 — двухканальное закрытое рабочее колесо (позиция [X1] зафиксирована этим исполнением);
• 65 — номинальный диаметр напорного патрубка, мм;
• 250 — номинальный диаметр рабочего колеса, мм;
• 203 — фактический диаметр рабочего колеса, мм;
• [X5] — конструктивное исполнение проточной части; без кода — штатное исполнение;
• [X6] — длина кабеля по специальному заказу, м; без кода применяется штатный кабель 10 м;
• 30 — номинальная мощность электродвигателя, кВт;
• 2 — число полюсов электродвигателя;
• [X12] — вариант монтажа электронасоса;
• [X13] — исполнение шкафа управления;
• [X14] — способ защиты электродвигателя.

Позиции питающей сети [X7], исполнения электродвигателя [X10] и типа подключения [X11] в этой карточке пустые: она относится к базовому электродвигателю на трёхфазную сеть 380 В, 50 Гц с соединением обмоток звездой. Однофазные и взрывозащищённые исполнения для этой позиции заводом не каталогизированы.

Вариант монтажа [X12]

Исполнения 1xx — стационарный погружной монтаж с захватом под опускное устройство; само опускное устройство заказывается отдельно и имеет собственный артикул.

Исполнение шкафа управления [X13]

Способ защиты электродвигателя [X14]

Каталогизированное исполнение этой позиции поставляется с кодом защиты 6; другие способы защиты из формулы серии для неё не каталогизированы и уточняются при заказе.

Исполнения этой карточки

Конструктивные особенности

Насос Иртыш ПФ2 65/250.203-30/2 имеет моноблочную компоновку: электродвигатель расположен над гидравлической частью и приводит двухканальное закрытое рабочее колесо непосредственно через вал. Герметизация обеспечивается торцовым уплотнением с парой трения из карбида кремния и масляной камерой между двигателем и проточной частью.

Рабочее колесо и спиральный корпус выполнены из чугуна СЧ20. Электродвигатель герметизированный, встроенного типа, со степенью защиты IP68; встроенный кабель длиной 10 м имеет семь жил (3 × 10 + 1 × 6 + 3 × 2,5 мм²) и маслостойкую изоляцию. В обмотках статора установлены датчики температуры, в масляной камере — датчик влажности.

Для стационарной погружной установки на корпусе предусмотрен захват под опускное устройство: насос садится на неподвижный напорный патрубок и снимается без разборки напорного трубопровода.

Устройство насоса Иртыш ПФ2 65/250.203-30/2

На схеме показана общая конструкция погружного насоса и расположение основных узлов.

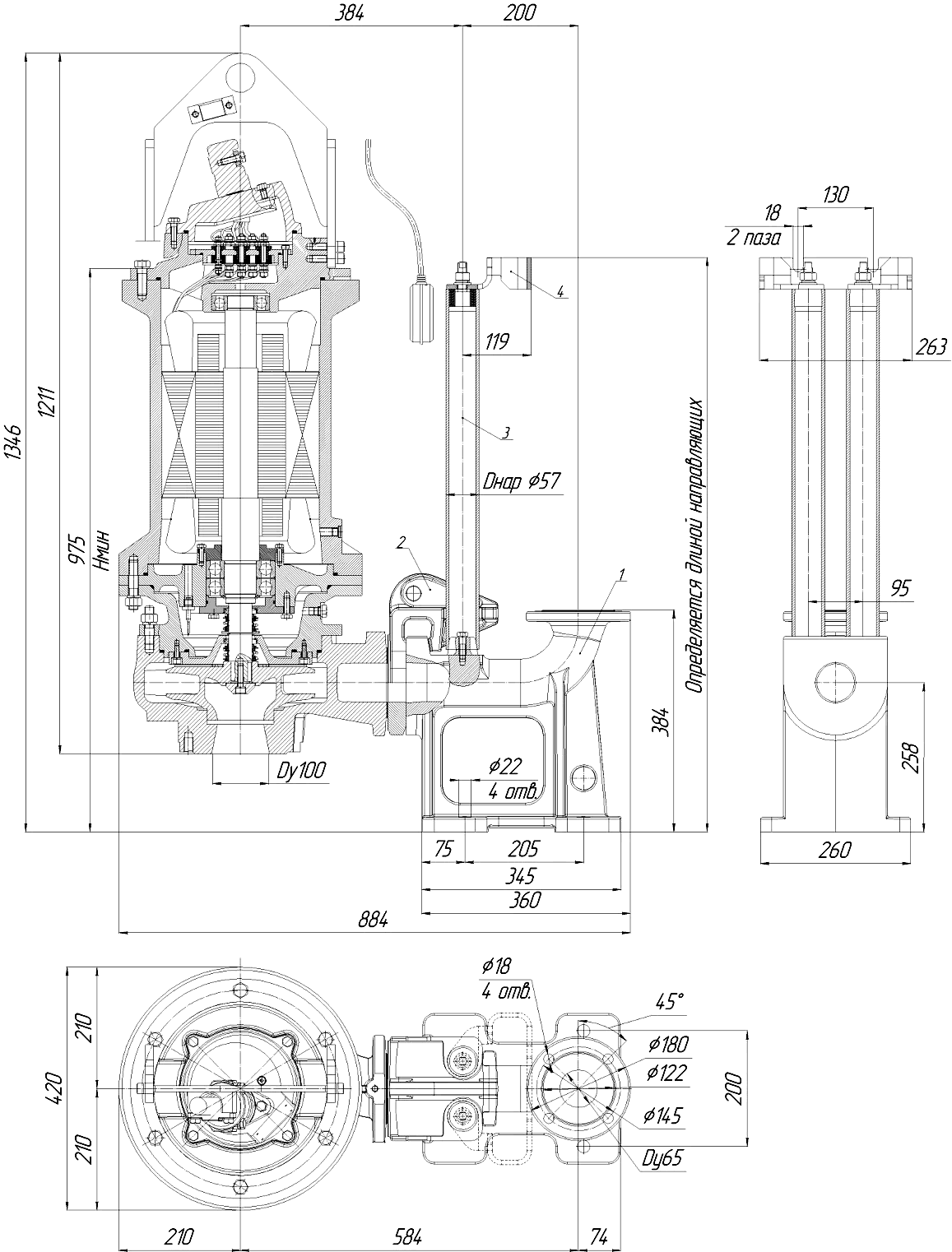

Габаритные размеры — исполнение на опускном устройстве

Чертёж относится к стационарному погружному исполнению с захватом под опускное устройство (код монтажа 1, обозначения 1xx) и показывает установку в сборе. Размеры — по чертежу со страницы завода. Размеры в таблице характеристик приведены для установки в сборе.

Рабочие характеристики

Номинальная рабочая точка исполнения — подача 71 м³/ч при напоре 57 м. Рабочая часть напорной характеристики лежит в диапазоне подачи от 50 до 125 м³/ч; работа за её пределами не допускается.

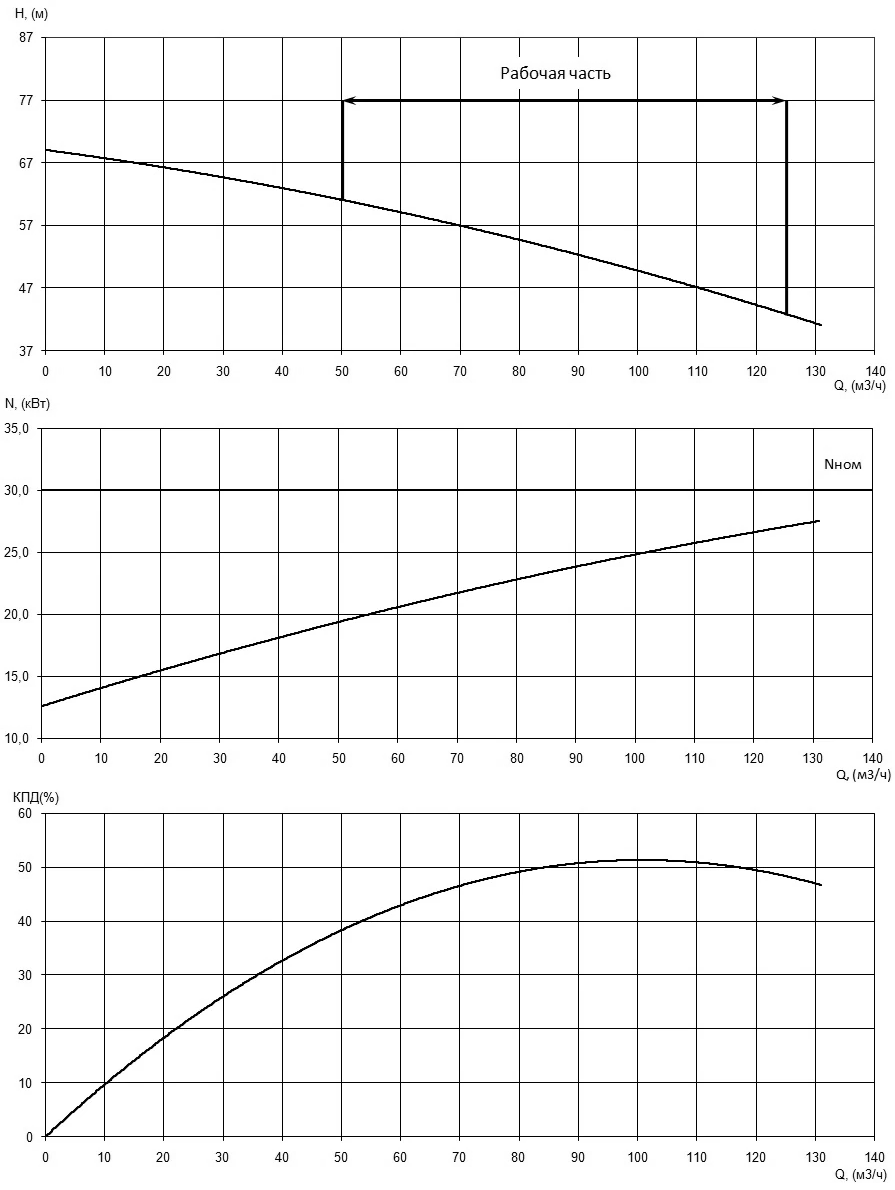

Напорная характеристика H–Q, потребляемая мощность N–Q и КПД η–Q

Графики построены заводом при работе на чистой воде с частотой тока 50 Гц; допустимые отклонения гидравлических характеристик — по ГОСТ 6134-2007.

Варианты установки

• стационарная погружная установка на опускном устройстве — исполнения 1xx.

Другие варианты монтажа серии ПФ/ПФС — мобильная погружная установка, горизонтальный и вертикальный моноблочный монтаж, установка в трубе — для этой позиции не каталогизированы.

Назначение

Насос Иртыш ПФ2 65/250.203-30/2 предназначен для перекачивания бытовых, коммунальных и промышленных загрязнённых жидкостей — фекальных и сточных вод, промышленных стоков. Двухканальное закрытое рабочее колесо допускает присутствие в среде коротковолокнистых включений; длинноволокнистые включения по руководству завода допускаются только для насосов с вихревым колесом ПФС.

Типовые объекты применения — канализационные насосные станции, очистные сооружения, приёмные и накопительные резервуары, технологические системы водоотведения.

Условия эксплуатации

• водородный показатель перекачиваемой жидкости — pH 6,0–9,0;
• плотность жидкости — до 1100 кг/м³;
• температура перекачиваемой среды — до 50 °C; кратковременная работа при 55 °C допускается не более 15 минут с последующим перерывом 45 минут;
• неабразивные взвешенные частицы — до 2 % по массе;
• абразивные взвешенные частицы — до 1 % по объёму, размером до 5 мм, микротвёрдостью до 9000 МПа;
• максимальный размер перекачиваемых частиц для этого исполнения — 25 мм;
• климатическое исполнение — УХЛ5 по ГОСТ 15150;
• температура окружающего воздуха при эксплуатации — от +1 до +40 °C;
• максимальная глубина погружения — 10 м; большая глубина оговаривается в техническом задании при заказе;
• количество пусков — рекомендуется до 10 в час, максимально 20 в час;
• работа допускается только в пределах рабочей части заводской гидравлической характеристики.

Защита и управление

Электродвигатель имеет степень защиты IP68 и класс нагревостойкости изоляции F. Каталогизированное исполнение этой позиции поставляется с влаго-термозащитой: датчики температуры в обмотках статора и датчик влажности в масляной камере. Каталогизированное исполнение поставляется со шкафом защиты и ручного управления.

Средняя наработка на отказ — не менее 7000 часов, средний ресурс до главного технического обслуживания — не менее 20000 часов, средний срок службы — не менее 20 лет.

Подбор насоса

Насос Иртыш ПФ2 65/250.203-30/2 соответствует одной гидравлической рабочей точке серии — 71 м³/ч при напоре 57 м. Карточка не заменяет подбор: перед заказом расчётную точку системы сверяют с напорной характеристикой, а исполнение — с условиями объекта.

1. Подача Q и напор H — расчётная точка системы должна попадать в рабочую часть характеристики (50–125 м³/ч).
2. Состав перекачиваемой среды — pH, плотность, температура, доля абразивных и волокнистых включений.
3. Размер включений — проточная часть пропускает частицы до 25 мм.
4. Диаметр напорного трубопровода — напорный патрубок Ду 65.
5. Вариант монтажа — стационарный погружной с захватом под опускное устройство (1xx); мобильное исполнение для этой позиции не каталогизировано.
6. Опускное устройство — для исполнений 1xx заказывается отдельно; длина направляющих определяется глубиной резервуара.
7. Шкаф управления — каталогизировано исполнение со шкафом защиты и ручного управления.
8. Способ защиты электродвигателя — каталогизированное исполнение поставляется с влаго-термозащитой; расширенный контроль подшипников и вибрации уточняется при заказе.
9. Питание — карточка относится к трёхфазной сети 380 В, 50 Гц.
10. Кабель и дополнительная комплектация — штатный кабель 10 м; другая длина, конструктивное исполнение проточной части, поплавковые выключатели и запорная арматура заказываются дополнительно.

Если требуемая рабочая точка или условия эксплуатации выходят за пределы этого исполнения, подбирают другую гидравлическую позицию серии Иртыш ПФ/ПФС, а не выводят насос за рабочую часть его характеристики.
