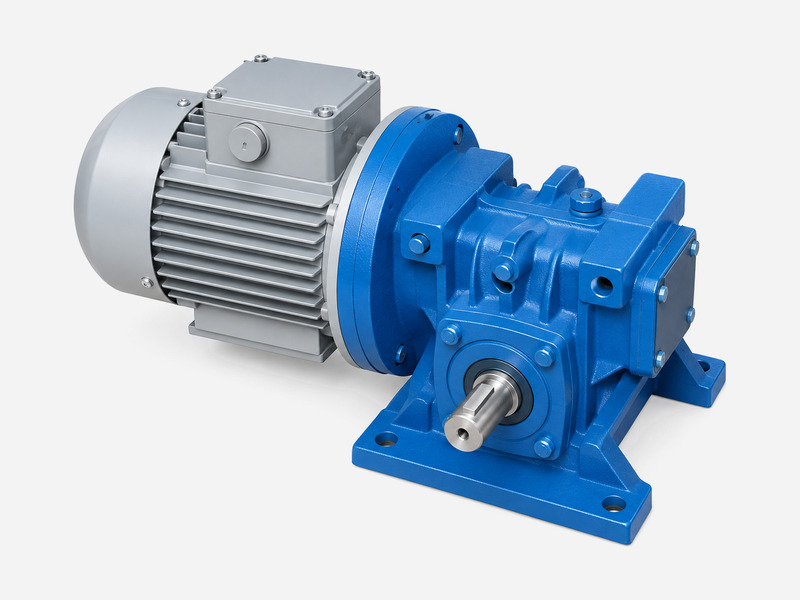

Мотор-редуктор МЧ-40
Большинство исполнений в НАЛИЧИИ! Отправим ТК в любой регион РФ и СНГ.
Мотор-редуктор МЧ-40 — одноступенчатый червячный привод с межосевым расстоянием 40 мм. Электродвигатель и червячная редукторная часть объединены в компактный приводной агрегат, предназначенный для снижения частоты вращения и передачи крутящего момента рабочему механизму.
Мотор-редуктор применяется в приводах промышленного оборудования, где необходимы компактные размеры, плавность работы и расположение входного и выходного валов под углом 90°. Конкретное исполнение выбирают по требуемой частоте вращения выходного вала, крутящему моменту, мощности двигателя и характеру нагрузки.
Редуктор МЧ-40 предусматривает исполнения на лапах, навесное и насадное, а также различные варианты сборки. При заказе дополнительно указывают вариант сборки, конструктивное исполнение по способу монтажа, климатическое исполнение, категорию размещения и напряжение питания электродвигателя. Современный аналог типоразмера МЧ-40 — мотор-редуктор 2МЧ-40. При замене необходимо сверять присоединительные размеры и исполнение.
Цена по запросу
доступен для заказа
от 35 800 руб.
- Товары
- Технические характеристики
- Условное обозначение
- Размеры и схема
- Назначение и эксплуатация
- Подбор редуктора
- Как заказать
- Оплата
- Доставка
- Гарантия
В категории 12 товаров:
-
ФотоНаименование товараДополнительная информацияЦена
-
от 35 800 a
-
от 35 800 a
-
от 35 800 a
-
от 35 800 a
-
от 35 800 a
-
от 35 800 a
-
от 35 800 a
-
от 35 800 a
-
от 35 800 a
-
от 35 800 a
-
от 35 800 a
-
от 35 800 a
Мотор-редуктор МЧ-40 - Технические характеристики
| Номинальная частота вращения выходного вала, об/мин | Передаточное число | Номинальный крутящий момент на выходном валу при ПВ 40%, Н·м | Номинальный крутящий момент на выходном валу при ПВ 100%, Н·м | Модель двигателя | Мощность двигателя, кВт | Допускаемая радиальная консольная нагрузка на выходном валу, Н | КПД при ПВ 100%, %, не менее | Корректированный уровень звуковой мощности, дБА, не более | Масса мотор-редуктора, кг, не более |
| 224 | 12,5 | 20 | 20 | 63В2 | 0,55 | 1500 | 68 | 80 | 12,4 |
| 180 | 16 | 24 | 24 | 63В2 | 0,55 | 1500 | 67 | 80 | 12,4 |
| 140 | 10 | 22 | 22 | 63В4 | 0,37 | 1500 | 58 | 80 | 12,4 |
| 112 | 12,5 | 28 | 26 | 63В4 | 0,37 | 1500 | 57 | 80 | 12,4 |
| 90 | 16 | 32 | 30 | 63В4 | 0,37 | 1500 | 55 | 80 | 12,4 |
| 71 | 20 | 35 | 30 | 63В4 | 0,37 | 1500 | 52 | 80 | 12,4 |
| 56 | 25 | 30 | 28 | 63А4 | 0,25 | 1500 | 50 | 80 | 12,4 |
| 45 | 31,5 | 40 | 36 | 63А4 | 0,25 | 1500 | 48 | 80 | 12,4 |
| 35,5 | 40 | 36 | 31 | 63А4 | 0,25 | 1500 | 43 | 80 | 12,4 |
| 35,5 | 40 | 31 | 31 | 56В4 | 0,18 | 1500 | 41 | 80 | 10,5 |
| 28 | 50 | 32 | 31 | 56В4 | 0,18 | 1500 | 38 | 80 | 10,5 |
| 22,4 | 63 | 28 | 26 | 56А4 | 0,12 | 1500 | 37 | 80 | 10,5 |
Параметры приведены для сети частотой 50 Гц; при частоте 60 Гц частота вращения выходного вала увеличивается, а крутящий момент на выходном валу снижается на 20%. Фактическая частота вращения выходного вала может отличаться от номинальной не более чем на ±10%.
Условные обозначения:
Вид обозначения: МЧ-40-[X1]-[X2]-[X3]-[X4]-[X5], [X6]
- МЧ — тип червячного мотор-редуктора;
- 40 — межосевое расстояние, мм;
- [X1] — номинальная частота вращения выходного вала, об/мин;
- [X2] — мощность двигателя, кВт;
- [X3] — вариант сборки по ГОСТ 20373-80: 51, 52, 53 или 56;
- [X4] — конструктивное исполнение по способу монтажа по ГОСТ 30164-94: четырёхзначный код, определяющий способ монтажа, расположение валов и положение червяка относительно колеса;
- [X5] — климатическое исполнение и категория размещения;
- [X6] — напряжение питания, В.
Варианты сборки [X3]
Вариант сборки определяет, с какой стороны корпуса выведен выходной вал и сколько у него выходных концов.
| Вариант сборки [X3] | Выходной вал |
| 51 | один выходной конец вала — с одной стороны корпуса |
| 52 | один выходной конец вала — с противоположной стороны корпуса |
| 53 | два выходных конца вала — с обеих сторон корпуса |
| 56 | без выступающих концов выходного вала |
Конструктивное исполнение по способу монтажа [X4]
По способу монтажа предусмотрены исполнения на лапах, навесное и насадное. Мотор-редуктор крепится через отверстия в корпусе или на отъёмных лапах.
| Исполнение по способу монтажа | Коды исполнения [X4] |
| На лапах, лапы со стороны червяка | 1110, 1111, 1122, 1123, 1132, 1133 |
| На лапах, лапы со стороны колеса | 1210, 1211, 1222, 1223, 1232, 1233 |
| На лапах, поверхность крепления перпендикулярна оси червяка | 1510, 1511, 1522, 1523, 1532, 1533, 1610, 1611, 1622, 1623, 1632, 1633 |
| Навесное | 3310, 3311, 3322, 3323, 3332, 3333 |
| Насадное | 4310, 4311, 4322, 4323, 4332, 4333 |
Одному способу монтажа соответствуют несколько кодов: они различаются расположением валов в пространстве и положением червяка относительно колеса. Габаритные и присоединительные размеры в разделе «Размеры и схема» приведены для исполнения на лапах.
Конструктивные особенности
Мотор-редуктор МЧ-40 — одноступенчатый червячный мотор-редуктор с межосевым расстоянием 40 мм. Входной и выходной валы расположены под углом 90°. Присоединительные размеры зависят от конструктивного исполнения по способу монтажа; ниже приведены размеры исполнения на лапах.

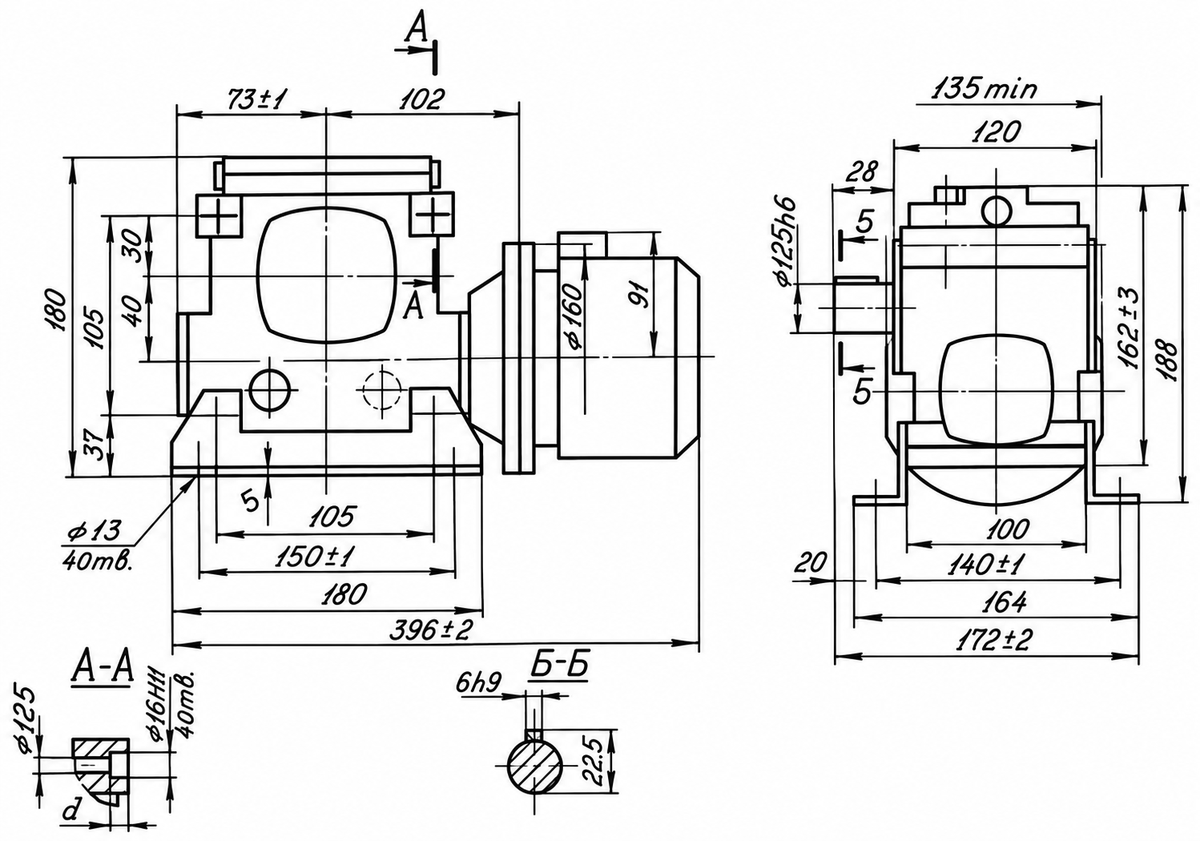

Габаритная схема
Габаритные и присоединительные размеры мотор-редуктора МЧ-40 (исполнение на лапах)
| Параметр | Размер, мм |
| Межосевое расстояние | 40 |
| Габаритная длина | 396 ± 2 |
| Габаритная ширина | 172 ± 2 |
| Длина по лапам | 180 |
| Ширина по лапам | 164 |
| Расстояние между осями отверстий в лапах, продольное | 150 ± 1 |
| Расстояние между осями отверстий в лапах, поперечное | 140 ± 1 |
| Отверстия в лапах | 4 отв. Ø13 |
| Отверстия в корпусе (разрез А-А на схеме) | 4 отв. Ø10,5 / Ø16H11 |

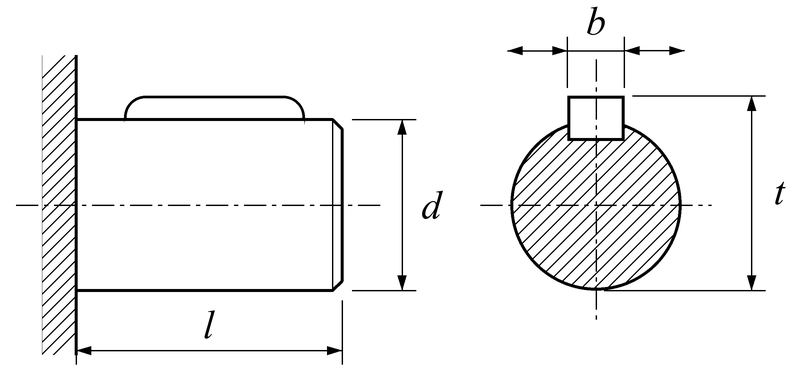

Цилиндрический выходной вал мотор-редуктора МЧ-40
| Диаметр вала d, мм | Ширина шпонки b, мм | Размер t до верха шпонки, мм | Длина выходного конца l, мм |
| 18 | 6 | 20,5 | 28 |
Дополнительные исполнения
Для навесного и насадного исполнений присоединительные размеры зависят от выбранной комплектации и уточняются при подборе.
Примечание по подбору
При замене существующего мотор-редуктора необходимо сверять не только межосевое расстояние, но и вариант монтажа, расположение валов, исполнение выходного вала и присоединительные размеры.
Назначение
Мотор-редуктор МЧ-40 предназначен для использования в приводах промышленного оборудования, где требуется снижение частоты вращения электродвигателя и передача крутящего момента на исполнительный механизм.
Червячная передача позволяет получить компактную угловую компоновку привода и плавную работу. Мотор-редуктор может применяться при постоянной и переменной нагрузке в пределах номинального крутящего момента выбранного исполнения.
Условия эксплуатации
- номинальный крутящий момент при ПВ 40% относится к повторно-кратковременному режиму (не более 60 включений в час, цикл работы не более 1 мин), при ПВ 100% — к непрерывному режиму;
- направление вращения выходного вала — в обе стороны;
- рабочая среда должна быть невзрывоопасной и неагрессивной;
- допустимое содержание непроводящей пыли в воздухе — до 10 мг/м³;
- работа на высоте до 1000 м над уровнем моря;
- монтажное положение определяется выбранным конструктивным исполнением;
- климатическое исполнение — У3 или Т2, выбирается при заказе;
- электродвигатель — для сети 220 или 380 В частотой 50 или 60 Гц, другие стандартные напряжения — по согласованию.
При эксплуатации необходимо соблюдать допустимые значения крутящего момента и радиальной нагрузки на выходном валу, а также требования к монтажу и техническому обслуживанию мотор-редуктора.
Подбор редуктора
Для подбора мотор-редуктора МЧ-40 необходимо определить основные рабочие и присоединительные параметры:
- требуемую частоту вращения выходного вала;
- необходимый крутящий момент и режим работы (ПВ);
- мощность и исполнение электродвигателя;
- характер и продолжительность нагрузки;
- допускаемую радиальную нагрузку на выходной вал;
- вариант сборки и способ монтажа;
- исполнение выходного вала;
- климатическое исполнение и категорию размещения;
- напряжение питания электродвигателя.
Сначала выбирают требуемую частоту вращения и рабочую точку по таблице технических характеристик. Крутящий момент сопоставляют со значением при ПВ 40% для повторно-кратковременного режима или при ПВ 100% для непрерывного режима. Для одной частоты вращения может быть предусмотрено два варианта двигателя и крутящего момента, поэтому при выборе учитывают требуемую нагрузку.
При замене установленного мотор-редуктора дополнительно сверяют присоединительные размеры и обозначение существующего исполнения. Совпадение только типоразмера МЧ-40 не гарантирует полного совпадения монтажных параметров.
Если точное исполнение неизвестно, для подбора можно использовать данные с шильдика существующего мотор-редуктора или исходные требования к приводу.
