Трансформатор понижающий ТСЗИ

Показать товар
Главная » Низковольтная аппаратура » Трансформатор понижающий ТСЗИ

Трехфазный трансформатор ТСЗИ широко используется в промышленности и имеет большую популярность на постсоветском пространстве за счет легкости в эксплуатации и наличия большого количества запасных частей на рынке для ремонта и замены.

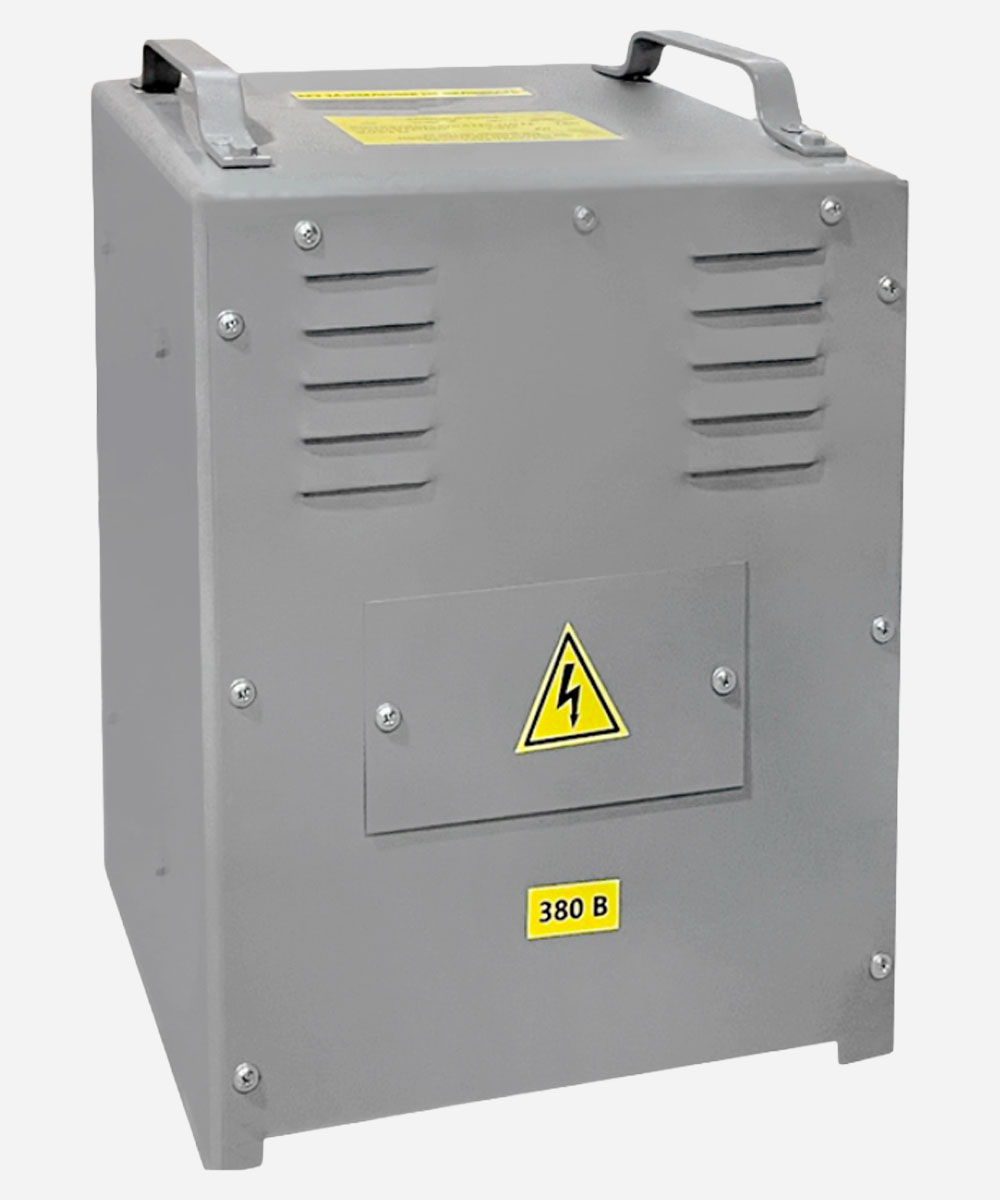

Трансформаторы ТСЗИ.

Назначение и применение

Защищенные трансформаторы этой серии имеют естественное воздушное охлаждение (вентиляцию), ручки для перемещения, небольшие габариты и вес, что делает их оптимально удобными для использования в качестве мобильного переносного устройства для организации питания различных электроприборов.

Применяются трансформаторы для питания переменным током:

  • электровибраторов как глубинных, так и площадочных,
  • электроцепей местного освещения,
  • сигнализации,
  • автоматики электроинструмента и прочего оборудования.

Основное предназначение трансформатора – это понижение напряжения в трехфазной сети переменного тока с 380 или 220 вольт для оптимальной работы электроинструмента.

Устройство трансформатора

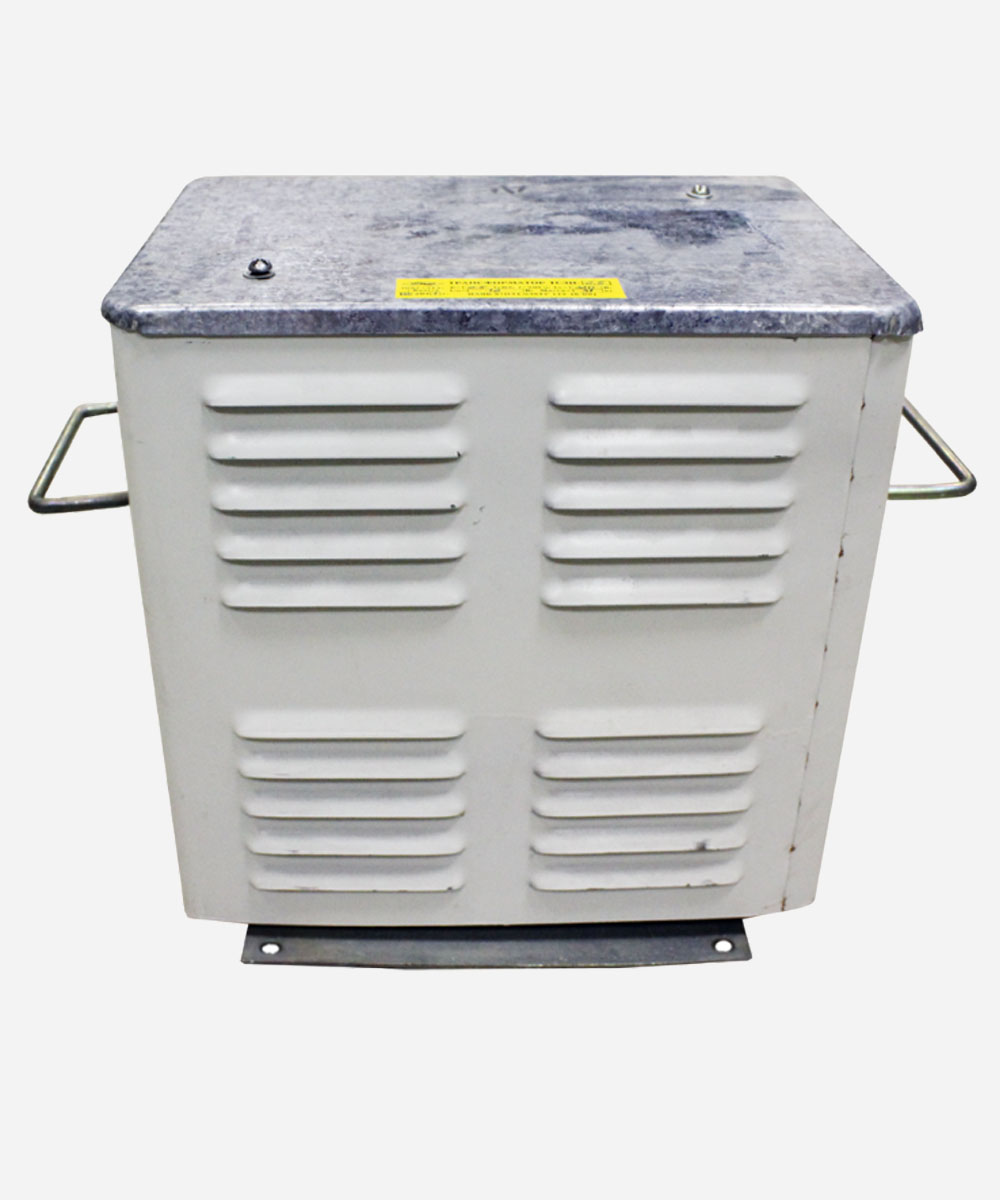

Схема трансформаторов ТСЗИ.Трансформатор напряжения ТСЗИ снабжен специальными вентиляционными каналами для естественного охлаждения. В структуру трансформатора входит:

  • магнитопровод,
  • медные обмотки,
  • выводные клеммные колодки (2 панели),
  • заземляющий винт,
  • кожух с крышкой и ручками для транспортировки.

Магнитопровод изготавливается их электротехнической стали холодной прокатки, имеет стержневой тип. Обмотки для придания им оптимальных технических характеристик пропитываются кремнийорганическим лаком (КО), затем запекаются и покрываются влагостойкими эмалями. Клеммные колодки служат в качестве крепежного и соединительного элемента для подключения электроинструмента и оборудования.

Вес трансформатора составляет порядка 20-35 килограмм что дает возможность использоватьтрансформатор понижающий ТСЗИ в качестве мобильного источника питания, ручки на кожухе облегчают его транспортировку к месту назначения.

Условные обозначения и аббревиатура

Маркировка трансформаторов ТСЗИ состоит из условных обозначений, легко поддающихся расшифровке.

Вид обозначения: ТСЗИ(М)-ХХ-У(ХЛ)1

  • Т — трансформатор;
  • С — сухой;
  • З – защищенный;
  • И – для питания электроинструмента; М-многоцелевой;
  • ХХ — номинальная мощность, кВ*А;
  • У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69

Трансформатор ТСЗИ в маркировке может иметь так же цифровые значения, указывающие на номинальную мощность 1,6 – 2,5 – 4.

Условия производства трансформаторов ТСЗИ регулируются ГОСТ 15150-69 и техническими условиями.  Исполнение зависит от климатических условий эксплуатации и категории размещения.

Трансформаторы ТСЗИ отличаются довольно длительным сроком эксплуатации, который в среднем составляет 10-15 лет. Трансформатор легкий, мобильный, всегда готовый к эксплуатации в различных условиях.

Технические характеристики

Марка Р, кВт Сеть, В Выходное напряжение,В Вес, кг Габариты ДхШхВ(мм)
1 ТСЗИ-1,6 1,6 3х380 3х(12, 24, 36, 42,110,127,220) 28 370х170х350
2 ТСЗИ-1,6 1,6 3х380-220 3х(12, 24, 36, 42, 110,127,220) 28 370х170х350
3 ТСЗИ-2,5 2,5 3х380 3х(12, 24, 36, 42, 110,127,220) 32 370х170х400
4 ТСЗИ-2,5 2,5 3х380-220 3х(12, 24, 36, 42, 110,127,220) 32 370х170х400
5 ТСЗИ-4,0 4,0 3х380 3х(12, 24, 36, 42,110,127,220) 40 370х170х400
6 ТСЗИ-4,0 4,0 3х380-220 3х(12, 24, 36, 42,110,127,220) 40 370х170х400
7 ТСЗИ-5,0 5,0 3х380 3х(12, 24, 36, 42,110,127,220) 47 380х170х410
8 ТСЗИ-6,3 6,3 3х380 3х(12, 24, 36, 42,110,127,220) 55 475х285х490
9 ТСЗИ-7,5 7,5 3х380 3х(24, 36, 42,110,127,220) 60 475х285х490
10 ТСЗИ-10,0 10,0 3х380 3х(36, 42,110,127,220) 75 475х285х490
11 ТСЗИ-16,0 16,0 3х380 3х(36, 42,110,127,220) 105 545х435х560
12 ТСЗИ-20,0 20,0 3х380 3х(36, 42,110,127,220) 125 545х435х650
13 ТСЗИ-25,0 25,0 3х380 3х(42,110,127,220) 145 545х435х650
14 ТСЗИ-30,0 30,0 3х380 3х(110,127,220) 165 545х435х650
15 ТСЗИ-40,0 40,0 3х380 3х(110,127,220) 210 545х475х700
16 ТСЗИ-50,0 50,0 3х380 3х(110,127,220) 250 630х530х830
17 ТСЗИ-63,0 63,0 3х381 3х(110,127,220) 300 630х530х830

  • Наименование товара
    Дополнительная информация
    Цена
  • ТСЗИ 0,5 380/220

    Трансформатор понижающий трехфазный 0,5 кВа.
  • ТСЗИ 0,5 380-220/110

    Трансформатор понижающий трехфазный 0,5 кВа.
  • ТСЗИ 0,5 380-220/12

    Трансформатор понижающий трехфазный 0,5 кВа.
  • ТСЗИ 0,5 380-220/220-127B

    Трансформатор понижающий трехфазный 0,5 кВа.
  • ТСЗИ 0,5 380-220/42-24

    Трансформатор понижающий трехфазный 0,5 кВа.
  • ТСЗИ 0,5 380-220/36

    Трансформатор понижающий трехфазный 0,5 кВа.
  • ТСЗИ 1,0 380/110

    Трансформатор понижающий трехфазный 1,0 кВа.
  • ТСЗИ 1,0 380/19

    Трансформатор понижающий трехфазный 1,0 кВа.
  • ТСЗИ 1,0 380/20

    Трансформатор понижающий трехфазный 1,0 кВа.
  • ТСЗИ 1,0 380/36

    Трансформатор понижающий трехфазный 1,0 кВа.
  • ТСЗИ 1,0 380/42

    Трансформатор понижающий трехфазный 1,0 кВа.
  • ТСЗИ 1,0 380-220/220-127

    Трансформатор понижающий трехфазный 1,0 кВа.
  • ТСЗИ 1,0 380-220/36

    Трансформатор понижающий трехфазный 1,0 кВа.
  • ТСЗИ 1,0 380-220/42-24

    Трансформатор понижающий трехфазный 1,0 кВа.
  • ТСЗИ 1,0 660/380

    Трансформатор понижающий трехфазный 1,0 кВа.
  • ТСЗИ 1,6 380/220-110

    Трансформатор понижающий трехфазный 1,6 кВа.
  • ТСЗИ 1,6 380/36

    Трансформатор понижающий трехфазный 1,6 кВа.
  • ТСЗИ 1,6 380/42-24

    Трансформатор понижающий трехфазный 1,6 кВа.
  • ТСЗИ 1,6 380-220/110-36

    Трансформатор понижающий трехфазный 1,6 кВа.
  • ТСЗИ 1,6 380-220/12

    Трансформатор понижающий трехфазный 1,6 кВа.
  • ТСЗИ 1,6 380-220/19

    Трансформатор понижающий трехфазный 1,6 кВа.
  • ТСЗИ 1,6 380-220/220-127

    Трансформатор понижающий трехфазный 1,6 кВа.
  • ТСЗИ 1,6 380-220/36

    Трансформатор понижающий трехфазный 1,6 кВа.
  • ТСЗИ 1,6 380-220/42-24

    Трансформатор понижающий трехфазный 1,6 кВа.
  • ТСЗИ 1,6 380-220/24

    Трансформатор понижающий трехфазный 1,6 кВа.
  • ТСЗИ 1,6 380-220/42

    Трансформатор понижающий трехфазный 1,6 кВа.
  • ТСЗИ 2,5 380/220-127

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380/36

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380-220/110

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380-220/12

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380-220/220

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380-220/220-12

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380-220/220-127

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380-220/24

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380-220/26/26/26

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380-220/36

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380-220/42

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380-220/42-24

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 2,5 380-220/42-36

    Трансформатор понижающий трехфазный 2,5 кВа.
  • ТСЗИ 4 380-220/12

    Трансформатор понижающий трехфазный 4 кВа.
  • ТСЗИ 4 380-220/220-127

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4 380-220/24

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4 380-220/36

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4 380-220/42

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380/220

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380/36

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380/380

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380/42-24

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380-220/110

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380-220/12

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380-220/220-12

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380-220/220-127

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380-220/36

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380-220/380

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380-220/380-220

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,0 380-220/42-24

    Трансформатор понижающий трехфазный 4 кВа
  • ТСЗИ 4,5 380-220/220-127

    Трансформатор понижающий трехфазный 4,5 кВа
  • ТСЗИ 4,5 380-220/36

    Трансформатор понижающий трехфазный 4,5 кВа
  • ТСЗИ 5,0 380-220/110-60

    Трансформатор понижающий трехфазный 5,0 кВа
  • ТСЗИ 5,0 380-220/12

    Трансформатор понижающий трехфазный 5,0 кВа
  • ТСЗИ 5,0 380-220/220-127

    Трансформатор понижающий трехфазный 5,0 кВа
  • ТСЗИ 5,0 380-220/24

    Трансформатор понижающий трехфазный 5,0 кВа
  • ТСЗИ 5,0 380-220/36

    Трансформатор понижающий трехфазный 5,0 кВа
  • ТСЗИ 5,0 380-220/42

    Трансформатор понижающий трехфазный 5,0 кВа
  • ТСЗИ 5,0 380-220/56

    Трансформатор понижающий трехфазный 5,0 кВа
  • ТСЗИ 6,3 380-220/220-110

    Трансформатор понижающий трехфазный 6,3 кВа
  • ТСЗИ 6,3 380-220/220-127

    Трансформатор понижающий трехфазный 6,3 кВа
  • ТСЗИ 6,3 380-220/24

    Трансформатор понижающий трехфазный 6,3 кВа
  • ТСЗИ 6,3 380-220/36

    Трансформатор понижающий трехфазный 6,3 кВа
  • ТСЗИ 6,3 380-220/42

    Трансформатор понижающий трехфазный 6,3 кВа
  • ТСЗИ 7,0 380-220/42

    Трансформатор понижающий трехфазный 7,0 кВа
  • ТСЗИ 10,0 220/220

    Трансформатор понижающий трехфазный 10,0 кВа
  • ТСЗИ 10,0 380-220/220/220/220

    Трансформатор понижающий трехфазный 10,0 кВа
  • ТСЗИ 10,0 380-220/36

    Трансформатор понижающий трехфазный 10,0 кВа
  • ТСЗИ 10,0 380-220/42

    Трансформатор понижающий трехфазный 10,0 кВа
  • ТСЗИ 20 380/36

    Трансформатор понижающий трехфазный 20 кВа
  • ТСЗИ 25 380/36

    Трансформатор понижающий трехфазный 25 кВа
  • ТСЗИ 40 380/36

    Трансформатор понижающий трехфазный 40 кВа
  • ТСЗИ 63 380/400

    Трансформатор понижающий трехфазный 63 кВа
