Насосы ГНОМ

Показать товар
Главная » Насосное оборудование » Насосы ГНОМ

В наличии на складе Насос ГНОМ 10-10 220в и Насос ГНОМ 16-16 220в. Цены смотрите ниже.

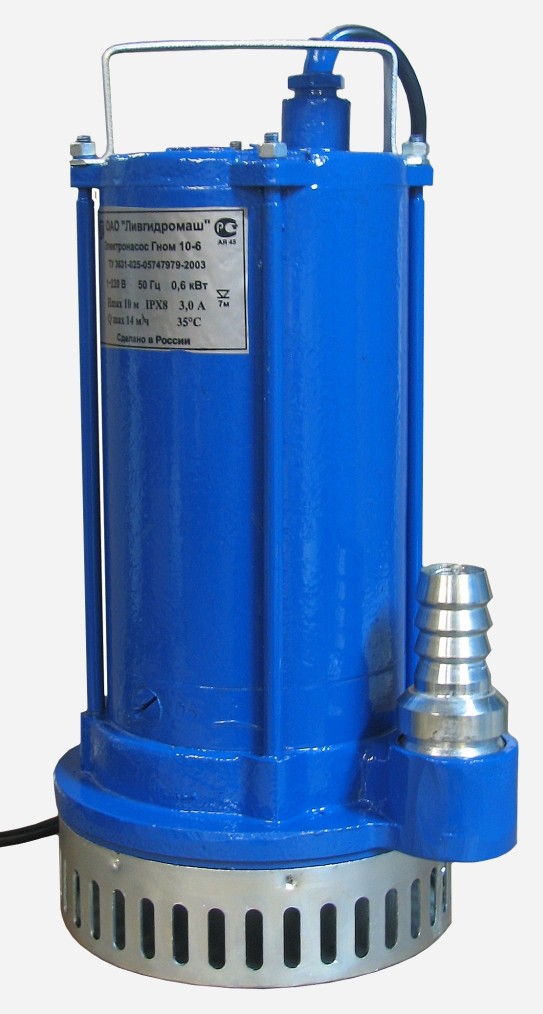

  Насосы ГНОМ для грязной воды

Погружной дренажный Насос ГНОМ предназначен для перекачки сточных вод с плотностью до 1,1. Высота напора составляет около 10 м и более, погружения в воду - 6 м. Производительность в зависимости от модификации может составлять 10 – 50 м3/ч. Двигатель насоса – электрический, рассчитанный на однофазное напряжение 220 в или промышленное трехфазное 380 в.

Конструкция насоса рассчитана на работу в тяжелых условиях. Корпус выполнен в виде моноблочной герметичной стальной коробки. Выходной вал герметизирован сальником и дополнительной маслонаполненной камерой. Всасывающее колесо – центробежное и рассчитанное на частоту вращения 3000 об/мин для всех модификаций ГНОМ. Особая конструкция всасывающего устройства позволяет свободно перекачивать жидкости, в которых есть твердые частицы диаметром до 5 мм. Благодаря этой особенности, эти насосы можно свободно применять для работы в ямах, котлованах, низинах местности. Всасывающий патрубок обязательно должен быть защищен металлической сеткой с ячейками не более 5 мм.

Назначение и краткое описание

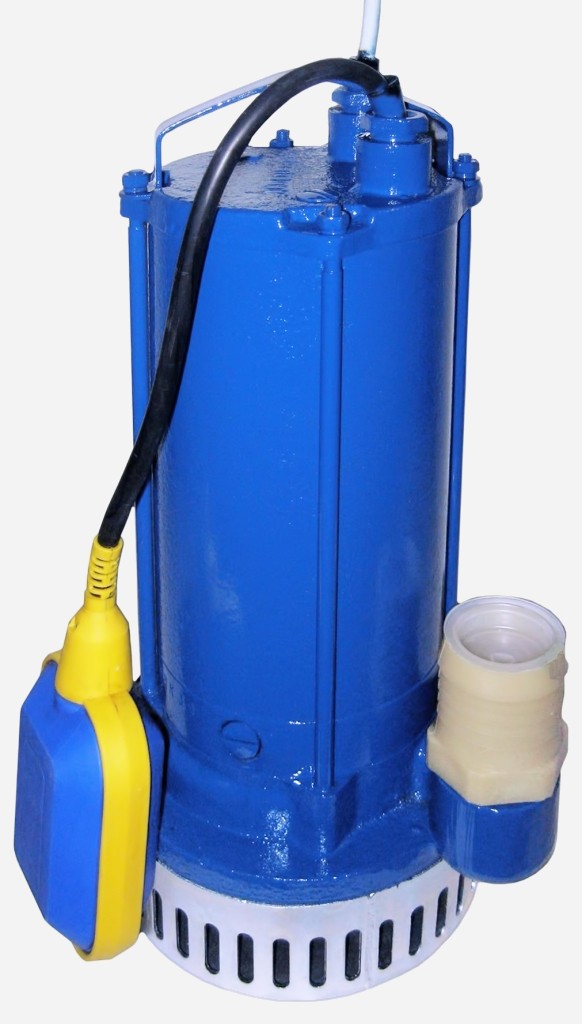

Основное назначение насос ГНОМ – откачивания стоков в промышленных установках. Также их можно использовать для дренажа, полива, откачки бытовых стоков, борьбы с затоплением. Они очень универсальны и надежны, однако для них недопустима работа всухую, так как это приведет к перегреву электродвигателя. Лучше всего их подключать через поплавковый выключатель. Причем он может быть смонтирован на корпусе насоса или на погружном тросе. Основное различие модификаций – мощность. Она обозначается цифрами в названии насоса. Например, насос ГНОМ 10-10 имеет производительность 10м3/ч. и высоту напора 10 м, а самый мощный Гном 50-10, соответственно, 50м3/ч.

В маркировке насосов ГНОМ проставляются дополнительные буквенные и цифровые индексы. Они обозначают специальное исполнение: температура жидкости до 60 С – Т. Взрывобезопасное – Ех. В процессе эксплуатации насосы нужно периодически осматривать, проверять сопротивление изоляции обмоток и уровень масла в картерах, состояние внешнего антикоррозийного покрытия. В случае значительного износа трущихся соединений может потребоваться замена узлов.

Преимущества

  • Легкосъемный для очистки фильтр.
  • Высокая надежность и длительный срок службы.
  • Отличное качество используемых материалов.
  • Простота в обслуживании и эксплуатации.
  • Высокий КПД.
  • Допускают работу во всем интервале напорной характеристики.
  • Износостойкое открытое рабочее колесо обеспечивает стабильные параметры.

Монтаж

Чтобы использовать насосы ГНОМ их необходимо закрепить на тросе. Можно использовать синтетический, стальной или кабель-трос. В верхней части корпуса для этого предусмотрены специальные проушины. Также трос можно использовать для закрепления выходного шланга. Электрическое подключение насоса рекомендуется выполнять через защитные устройства. Это может быть автоматический выключатель, который обесточит обмотки в случае повышения значения тока выше номинального. При этом, ток срабатывания выключателя должен учитывать пуск электродвигателя с короткозамкнутым ротором.

Электронасос ГНОМ: Условные обозначения

Электронасос Гном  6-10  Тр,  380 В
где    Гном – грязевой насос одноступенчатый моноблочный;
6 –  номинальная подача, м3/ч;
10 – номинальный  напор, м;
4 – без обозначения – для воды температурой до 35 0С,
Тр –для воды температурой до 60°С, если Тр не стоит - то для воды температурой до 35°С;
380В - номинальное напряжение, В.

Условное обозначение электронасоса в однофазном исполнении при заказе должно быть

Электронасос Гном  6-10  Д,  220 В
где    Гном –  грязевой насос одноступенчатый моноблочный;
6 –  номинальная подача, м3/ч;
10 – номинальный  напор, м;
Д - с датчиком уровня (с поплавковым выключателем), если Д не стоит - то без датчика уровня;
220 В - номинальное напряжение, В.

Погружной дренажный насос ГНОМ: Технические характеристики

Тип насоса Напряже
ние, В
Ток,
А
Мощность эл.дв.,
кВт
Подача
ном.-макс.
м3/ч (л/с)
Напор, м КПД, %, не менее Масса не более, кг
Гном 10-6
Гном 10-6Д
1~220 3,0 0,6 10 (2,78) 6 30 15,0
Гном 6-10
Гном 6-10Д
6 (1,66) 10
Гном 10-10
Гном 10-10Д
1~220 8,0 1,1 10 (2,78) 10 30
40
16,0
Гном 10-10
Гном 10-10Тр
3~380 2,0 0,75
1,1
10 (2,78) 10 40 15,0
16,0
Гном 16-16
Гном 16-16Д
1~220 11,0 2,2 16 (4,44) 16 30 28,0
Гном 16-16
Гном 16-16Тр
3~380 3,5 2,2 16 (4,44) 16 40  24,0
Гном 25-20
Гном 25-20Тр
3~380 6,1 3,0 25 (6,94) 20 46 31,8
Гном 40-25
Гном 40-25Тр
3~380 11,0 5,5 40 (11,11) 25 50 59,0

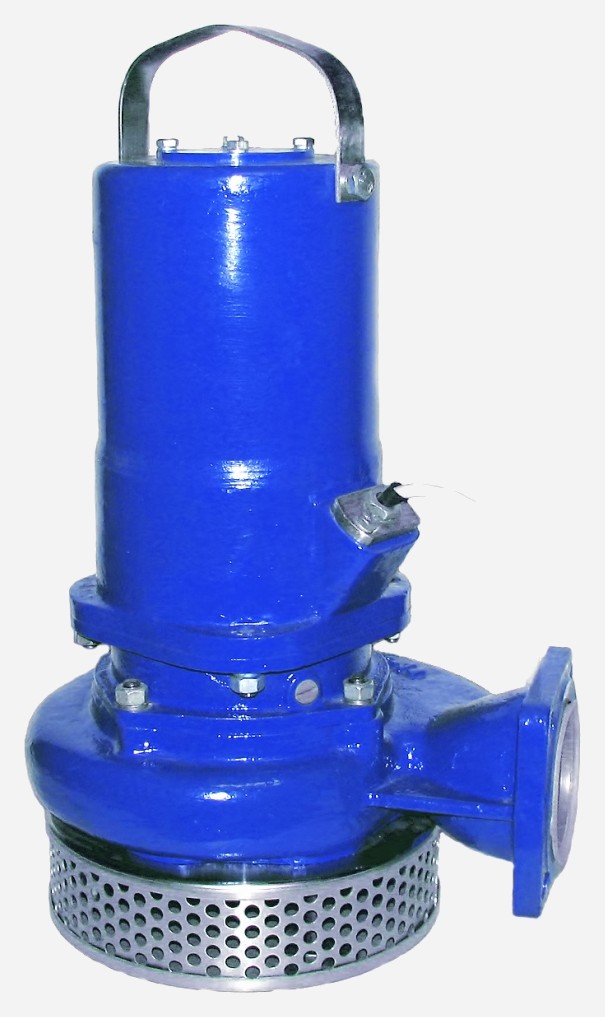

Гном 53-10
Гном 53-10Тр
3~380 8,5 4,0 53 (14,72) 10 50 63,0


Насос ГНОМ: технические характеристики


  • Наименование товара
    Дополнительная информация
    Цена
  • Гном 10-6

    Погружной дренажный насос ГНОМ; Характеристики: 220 в, 10 м3/ч, 6 м
  • Гном 10-6Д

    Погружной дренажный насос ГНОМ; Характеристики: 220 в, 10 м3/ч, 6 м
  • Гном 6-10

    Погружной дренажный насос ГНОМ; Характеристики: 220 в, 6 м3/ч, 10 м
    5 600a
  • Гном 6-10Д

    Погружной дренажный насос ГНОМ; Характеристики: 220 в, 6 м3/ч, 10 м
  • Дренажный погружной насос ГНОМ; Характеристики: 220 в, 10 м3/ч, 10 м
    7 800a Cкидки
  • Гном 10-10Д

    Погружной дренажный насос ГНОМ; Характеристики: 220 в, 10 м3/ч, 10 м
  • Гном 10-10 380в

    Погружной дренажный насос ГНОМ; Характеристики: 380 в, 10 м3/ч, 10 м
  • Гном 10-10Тр

    Погружной дренажный насос ГНОМ; Характеристики: 380 в, 10 м3/ч, 10 м
  • Погружной дренажный насос ГНОМ; Характеристики: 220 в, 16 м3/ч, 16 м
    8 600a Cкидки
  • Гном 16-16Д

    Погружной дренажный насос ГНОМ; Характеристики: 220 в, 16 м3/ч, 16 м
  • Гном 16-16 380в

    Погружной дренажный насос ГНОМ; Характеристики: 380 в, 16 м3/ч, 16 м
  • Гном 16-16Тр

    Погружной дренажный насос ГНОМ; Характеристики: 380 в, 16 м3/ч, 16 м
  • Гном 25-20

    Погружной дренажный насос ГНОМ; Характеристики: 380 в, 25 м3/ч, 20 м
    11 700a
  • Гном 25-20Тр

    Погружной дренажный насос ГНОМ; Характеристики: 380 в, 25 м3/ч, 20 м
  • Гном 40-25

    Погружной дренажный насос ГНОМ; Характеристики: 380 в, 40 м3/ч, 25 м
    19 550a
  • Гном 40-25Тр

    Погружной дренажный насос ГНОМ; Характеристики: 380 в, 40 м3/ч, 25 м
  • Гном 53-10

    Погружной дренажный насос ГНОМ; Характеристики: 380 в, 53 м3/ч, 10 м
  • Гном 53-10Тр

    Погружной дренажный насос ГНОМ; Характеристики: 380 в, 53 м3/ч, 10 м
