Контакторы КВ1

✅ Вакуумные контакторы КВ-1 на токи 160, 250, 400 и 630 А. Все исполнения в наличии, отгрузка в день заказа. Звоните!Вакуумные контакторы КВ1-160, КВ1-250, КВ1-400, КВ1-630, купить, цена

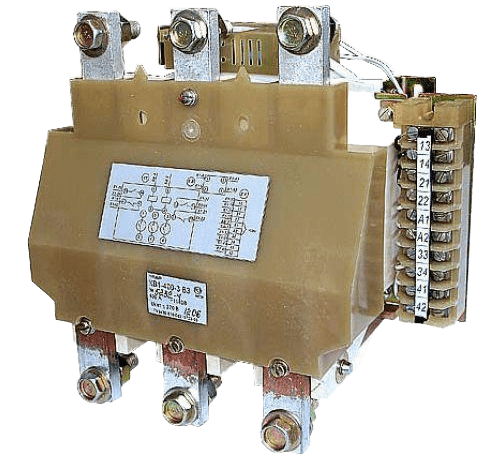

Вакуумные контакторы КВ1-160, КВ1-250, КВ1-400, КВ1-630Вакуумные контакторы КВ1  производства ЗАО «ЧЭАЗ», рассчитаны на номинальные токи 160, 250, 400, 630 А и используются для монтажа в пускатели, электрические шкафы с целью коммутирования токов включения/отключения асинхронных электрических двигателей с короткозамкнутым ротором и иных электроприемников в устройствах ДУ электроустановками. В качестве главных потребителей подобной продукции выступают горнодобывающие предприятия, металлургия, нефте- и газодобывающая отрасли, железная дорога, коммунальное хозяйство и иные заказчики, практикующие повышенные нагрузки на электрическое оборудование. Электропитание катушек постоянным либо переменным токами реализовано посредством электронного блока запуска.

Условные обозначения

Вид обозначения КВ1-[X1][X2][X3]-[X4][X5][X6]-[X7]

  • КВ - контактор вакуумный
  • 1 - порядковый номер разработки
  • [X1][X2][X3] - Цифры, указывающие на номинальный ток в амперах: 160, 250, 400
  • [X4] - Цифра, указывающая количество полюсов: 2, 3
  • [X5] - Буква, характеризующая климатическое исполнение по ГОСТ 15150, ГОСТ 15543: В, У, Т
  • [X6] - Цифра, характеризующая категорию размещения по ГОСТ 15150, ГОСТ 15543: 2, 3, 5
  • [X7] - Буквенное обозначение исполнения контактора: Р – реверсивный с механической блокировкой С – специальное исполнение

Вакуумные контакторы КВ-1 — Технические характеристики

Показатель Значения
Номинальный ток выключателя, А 160, 250, 400
Номинальное напряжение, В до 660 В (1140 В - для контакторов специального исполнения)
Род тока переменный, частотой 50 (60) Гц
Номинальное напряжение включающих катушек (цепи управления), В постоянного тока 24, 50, 75, 110, 220
переменного тока 24, 36, 110, 220, 380
Количество вспомогательных контактов 2"з"+2"р", 4"з"+4"р", 3"з"+5"р"
Номинальный длительный ток вспомогательных контактов, А 10
Номинальное напряжение контактов вспомогательной цепи, В постоянного тока от 24 до 220
переменного тока от 110 до 660 (1140)
Коммутационная износостойкость главных контактов В режиме АС-3 - 1,5 млн. циклов при Iраб.=Iном, при 600 ВО в час и ПВ 40%
Механическая износостойкость 3х106 циклов
Степень защиты IP00
Режим работы продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный
Присоединение внешних проводников переднее, допускают и заднее
Климатическое исполенение В3, У2, У5, Т5

В зависимости от тока, механизмы предусматривают два-три основных замыкающих контакта под напряжение переменного тока не более 1140В с катушками включения, работающими на напряжении управляющей цепи постоянного тока в диапазоне 24-220В и при переменном токе 110-380В. Механизм защиты устройств реализован по стандарту IP00. Механическая износостойкость на уровне 3 миллионов циклов. Внешние проводники присоединяются спереди или сзади. Внешние проводники присоединяются спереди.

Габаритные и установочные размеры контакторов серии КВ1 на токи 160А, 250А, 400А

Габаритные и установочные размеры контакторов серии КВ1 на токи 160 А, 250 А, 400 А

Особенности вакуумных контакторов КВ 1 производства «ЧЭАЗ»

  • Нет открытой электродуги.
  • Незначительный объем работ регламентного обслуживания и поддержания работоспособности главных контактов.
  • Быстродействие, за счет использования контактов с минимальным ходом.
  • Малая шумность в рабочем режиме.
  • Электронная модель управления, точные настройки.
  • Уменьшенные в 2-3 раза габариты в сравнении с воздушными моделями контакторов со сходными параметрами.
  • Хорошо защищенный корпус за счет использования трекингстойкого сырья.
  • Жесткий механизм блокировки обуславливает рабочую устойчивость.
  • Работа при температурах до -60℃.

Варианты подключения

Некоторые модели представлены в реверсивном варианте, что позволяет устанавливать рядом пару одинаковых образцов с основными замыкающими контактами, соединяемыми механической блокировкой, служащей препятствием для одномоментного замыкания контактов на двух устройствах. Блокирующий механизм располагается между контакторными установками.

Кроме этого есть устройства с электромагнитной защелкой для длительного использования на случай кратковременного или продолжительного отсутствия напряжения в цепи питания втягивающей катушки.

Сотрудничество с нашей компанией существенно упростит задачу подбора модели вакуумного контактора согласно предъявляемым требованиям. Обращайтесь к нашим менеджерам, они помогут вам сделать выбор и заказать вакуумные контакторы по выгодной цене!


  • Наименование товара
    Дополнительная информация
    Цена
  • КВ1-160 3 В3 220В

    Вакуумный контактор КВ-1-160А-3В3-220
  • КВ1-250 3 В3 220В

    Вакуумный контактор КВ-1-250А-3В3-220
  • КВ1-400 3 В3 220В

    Вакуумный контактор КВ-1-400А-3В3-220
  • КВ1-630 3 В3 220В

    Вакуумный контактор КВ-1-630А-3В3-220
  • КВ1-160А 3В3 380В

    Вакуумный контактор КВ-1-160-3-В3-380
  • КВ1-250А 3В3 380В

    Вакуумный контактор КВ-1-250-3-В3-380
  • КВ1-400А 3В3 380В

    Вакуумный контактор КВ-1-400-3-В3-380
  • КВ1-630А 3В3 380В

    Вакуумный контактор КВ-1-630-3-В3-380
