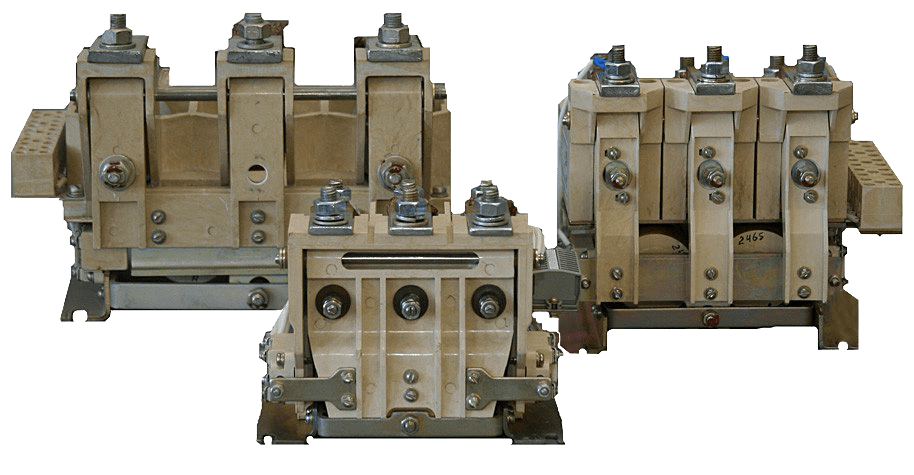

Контакторы вакуумные КВ-1,14 на 160, 250, 400, 630А

• Главная »
• Крановое оборудование »
• Блоки резисторов ИРАК

Контакторы вакуумного действия КВ-1,14, разработанные ФГУП ПО «Север», используются для контроля за включением/выключением электроустановок, функционирующих в режиме АС-3, АС-4 в соответствии ГОСТ 11206. В устройства вмонтирован электромагнитный привод. Часто их приобретение вызвано необходимостью управлять трехфазными асинхронными электрическими двигателями. Контакторы применимы в оборудовании общего назначения, в металлообработке, сталелитейном производстве, в подвижном составе на железной дороге, на предприятиях горнодобычи для внедрения в оболочки взрывозащищенных устройств и в трекингстойком варианте. Показывают высокую надежность в промышленных отраслях с большими нагрузками на электроприводы. Модели контакторов 1-го, 2-го и 3-го поколения взаимозаменяемы с моделями иных производителей.

Условные обозначения

Вид обозначения КВ-1,14-[X₁][X₂][X₃]-[X₄] [X₅]-[X₆][X₇][X₈] [X₉][X₁₀][X₁₁] [X₁₂]-[X₁₃] [X₁₄] [X₁₅] [X₁₆]-[X₁₇]

• КВ - контактор вакуумный
• 1,14 - Номинальное рабочее напряжение главной цепи, кВ
• [X₁][X₂][X₃] - Номинальный рабочий переменный ток главных контактов, А:(160;250, 400;630)
• [X₄] - Количество главных контактов: (2, 3, 4, 5, 6)
• [X₅] - Поколение контактора: (1; 2; 3)
• [X₆][X₇][X₈] - Буквенное обозначение специального исполнения контактора:
  • С – с уменьшенными габаритными размерами
  • Е - без блока управления (БУК)
  • М – с электромагнитной защелкой
  • У - с электромагнитной защелкой, управляемой по времени
  • Н – с увеличенным диапазоном отклонения напряжения могут цепи управления контактора
  • Г - с горизонтальной компоновкой
  • В –с вертикальной компоновкой
• [X₉][X₁₀][X₁₁] - Номинальное напряжение цепи управления контактора, В: (24; 36; 48; 56; 110; 220; 380)
• [X₁₂] - Буква, обозначающая номинальное напряжение цепи управления:
  • А – переменное,
  • D – постоянное,
  • U – переменное/ постоянное
• [X₁₃] - Количество блок-контактов 660В: (1; 2; 3; 4)
• [X₁₄] - Количество блок-контактов 1140В:( 0; 1)
• [X₁₅] - Цифра, характеризующая ограничитель перенапряжения:
  • 0 – без ограничителя перенапряжения;
  • 1 – ограничитель перенапряжения на 380В;
  • 2 – ограничитель перенапряжения на 660В;
  • 3 – ограничитель перенапряжения на 1140В.
• [X₁₆] - Цифра, характеризующая тип разъема цепей управления:
  • 1 – колодка ЛКП1.400.000;
  • 2 – клемма МZВ-1,5;
  • 3 – разъем РША-20;
  • 4 – разъем РП10-22.
• [X₁₇] - Обозначение климатического исполнения и категории размещения по ГОСТ 15150, 15543.1:
  • 2 – УХЛ2,
  • 3 – У3,
  • 5 – У5

Контакторы вакуумные КВ 1.14 160 А, 250А и 400А — Технические характеристики

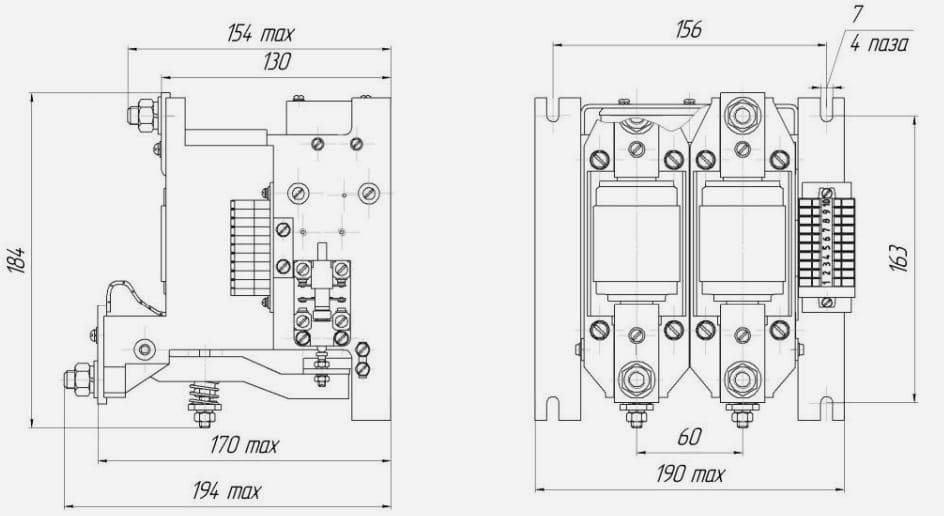

Габаритные, установочные, присоединительные размеры контакторов КВ1,14/160-21 и КВ1,14/250-21

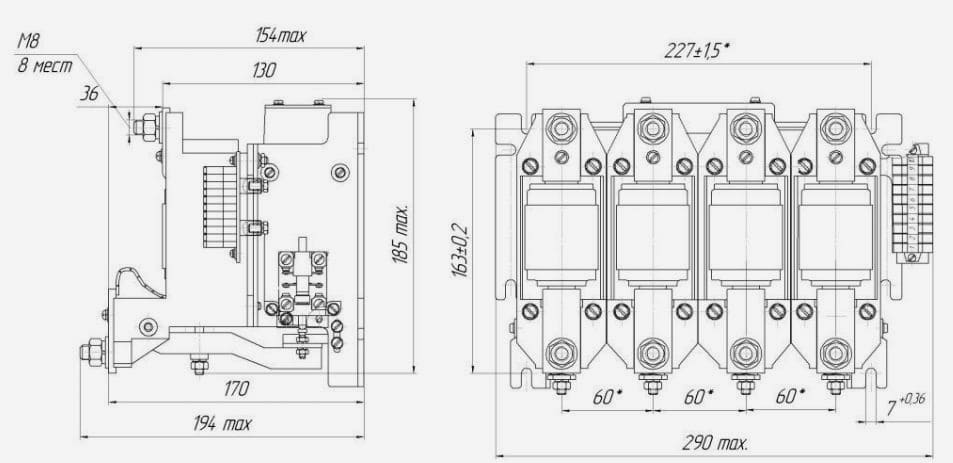

Габаритные, установочные, присоединительные размеры контакторов КВ1,14/160-41 и КВ1,14/250-41

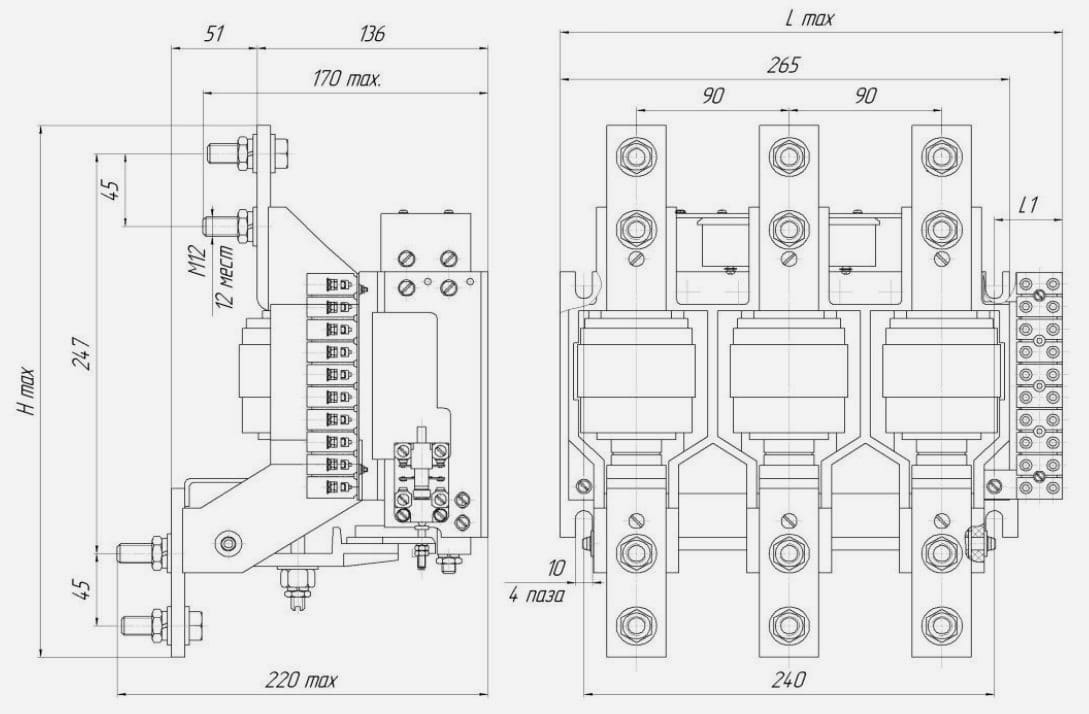

Габаритные, установочные, присоединительные размеры контакторов КВ1,14/400-31 и КВ1,14/630-31, КВ1,14/630-32

Преимущества и особенности вакуумных контакторов КВ 1-14

• Нет открытой электродуги.
• Нечастое обслуживание главных контактов.
• Точность настройки.
• Малая шумность.
• Унифицированный корпус.
• Электронная схема управления.
• Быстродействие из-за минимального хода контактов.
• Устойчивость в работе реверсивной модели благодаря жесткому механизму блокировки.
• Высокая взрывозащищенность и пожаробезопасность за счет корпуса из трекинстойкого материала.
• Функционирование по цепям управления с отклонением напряжения питания 30% в сторону увеличения или уменьшения.

Условия использования

Контакторы КВ 1-1,14 по условиям эксплуатации относятся к климатическому исполнению «У», и третьей категории размещения согласно ГОСТ 15150. Допускается использование устройств в иных климатических исполнениях с менее жестким набором требований нежели в «У»-исполнении, но в с категорией размещения 2, 3, 5. Верхний порог рабочих температур +55℃, а нижний – -45℃. В моделях специального исполнения диапазон расширяется от +60℃ до -60℃.

Контакторы КВ-1,14 (160, 250, 400, 630А) компании «Север» допускают подсоединение медного и алюминиевого силового кабеля. Их стоимость в сравнении аналогичными образцами других компаний ниже, хотя качество остается высоким.

Поскольку оборудование производителя постоянно совершенствуется, наши сотрудники проинформируют об улучшениях характеристик последних версий контактоов в сравнении с предыдущими и расскажут об особенностях эксплуатации в разных условиях.

Получите подробную консультацию по выбору предлагаемого оборудования у наших специалистов. Звоните и узнайте о выгодах приобретения контакторов серии КВ 1.14 в нашей компании!

• Наименование товара
  Дополнительная информация
  Цена

• Контактор КВ1,14/160

  Контактор вакуумный Контактор КВ1,14 на 160А

• Контактор КВ1,14/250

  Контактор вакуумный Контактор КВ1,14 на 250А

• Контактор КВ1,14/400

  Контактор вакуумный КВ1,14 на 400А

• Контактор КВ1,14/630

  Контактор вакуумный КВ1,14 на 630А
