Таль цепная электрическая

Главная » Грузоподъемное оборудование » Тали электрические » Таль цепная электрическая

Цепные тали или электрические цепные тельферы типов В и ВУ производятся в Болгарии более 40 лет. Исключительно простая конструкция обладает высокой надежностью, большинство талей эксплуатируются 30-40 лет.  Главное преимущество электрической цепной тали по сравнению с канатным аналогом заключается в меньшем расстоянии от крепления тали до её крюка, малый вес, а грузоподъемность достигает до 2-х тонн включительно. Высота подъема цепных талей практически не ограничена. Также электрические цепные тали характеризуются небольшим уровнем издаваемого шума и очень высокой надежностью, кроме того стоимость их гораздо ниже аналогичного канатного исполнения. Небольшой минус цепных талей том, что их нельзя использовать с той же интенсивностью как канатные. Для канатных талей стандартный режим работы – М5 по ИСО, для цепных талей – М4 по ИСО (возможно исполнение с режимом М5 при потере 20% грузоподъемности). Цепные электротельферы - идеальный вариант для малой механизации и промышленного использования при невысокой интенсивности нагружения.

Электрические цепные тали имеют компактные размеры и малый вес. Грузоподъемность талей типа В - от 125 до 1000 кг, высота подъема - от 3,2 (стандартная) до 18 метров. Тали типа ВY рассчитана на грузоподъемность от 1 т до 4 т.

Особенностью талей ВY является поперечное расположение механизма подъема по отношению к механизму передвижения. Все тали имеют двухскоростные механизмы подъема и встроенный тормоз на механизме подъема. Грузоподъемный орган - круглозвенная высокопрочная калиброванная цепь с механическими показателями не ниже чем класс 8. Подвеска - однократный или двукратный полиспаст и крюк с предохранителем самовольного выпадения груза, с вращением вокруг вертикальной оси, обеспеченным опорными шариковыми подшипниками. Тали оснащены корзиной для сбора цепи. Подъемный механизм может быть стационарным или комплектоваться различными типами ходовых тележек: холостой, с ручным или электрическим передвижением. Вариант климатического исполнения нормальный (под заказ - тропический), температурный диапазон эксплуатации от -25°С до + 40°С, влажность - 80% при температуре 20°С.

таль электрическая цепная

Таль цепная тип В

Общее описание и характеристики:

  • грузоподъемность : 0.125 ... 1 т;
  • высота подъема : 3.2 ... 12 м и выше;
  • скорость подъема : 4/1 и 8/2 м/мин;
  • скорость передвижения : 20 м/мин;
  • полиспаст : 1/1 и 2/1;
  • ширина полки : 73 - 100 и 90 - 130 мм. В стандартной комплектации: микроскорость подъема, концевой выключатель подъема, пыле-влагозащита IP 54.



Модель Г/п, кг Кратность полиспаста Скорость подъема, м/мин Мощн. эл.дв. подъема, кВт Скор. передв., м/мин Мощ. эл/дв. передв., кВт
осн. микро осн. микро
В 031 М 125 1/1 8 2,4 0,18 0,06 - -
В 091 М 20 0,03
В 041 М 250 2/1 4 1,2 0,18 0,06 - -
В 101 М 20 0,03
В 032 М 250 1/1 8 2,4 0,36 0,1 - -
В 092 М 20 0,03
В 042 М 500 2/1 4 1,2 0,36 0,1 - -
В 102 М 20 0,03
В 033 М 500 1/1 8 2,4 0,76 0,24 - -
В 093 М 20 0,12
В 043 М 1000 2/1 4 1,2 0,76 0,24 - -
В 103 М 20 012



схема электрической цепной талисхема электрической цепной тали

            Схема на крюке (стационарная)                       Схема на тележке (передвижная)



Модель Ширина полки проф., мм Радиус закруг. мин., м Вес тали, кг Габариты, мм
H F L G
В 031 М - - 22 498 630 225 200
В 091 М 73÷100 0,5 29 450 563 368 200
В 041 М - - 25 577 630 225 200
В 101 М 73÷100 0,5 31 510 563 368 200
В 032 М - - 24 534 630 242 200
В 092 М 73÷100 0,5 31 468 563 368 200
В 042 М - - 27 577 630 242 200
В 102 М 73÷100 0,5 33 510 563 368 200
В 033 М - - 54 647 748 402 236
В 093 М 90÷130 1,0 72 588 682 460 236
В 043 М - - 59 738 748 402 236
В 103 М 90÷130 1,0 78 672 682 460 236



таль электрическая цепная

Таль цепная тип BY

Общее описание и характеристики:

  • грузоподъемность : 0.125 ... 4 т;
  • высота подъема : 3.2 ... 12 м и выше;
  • скорость подъема : 4/1 и 8/2 м/мин;
  • скорость передвижения : 20 м/мин;
  • полиспаст : 1/1, 2/1, 3/1, 4/1;
  • ширина полки : 73 - 100 и 90 - 130 мм. В стандартной комплектации: микроскорость подъема, концевой выключатель подъема, пыле-влагозащита IP 54.



Модель Г/п, кг Кратность полиспаста Скорость подъема, м/мин Мощн. эл.дв. подъема, кВт Скор. передв., м/мин Мощ. эл/дв. передв., кВт
осн. микро осн. микро
BY 034 M 1000 1/1 8 1,6 1,5 0,2 - -
BY 094 M - - - - - - 20 0,12
BY 044 M 2000 2/1 4 0,8 1,5 0,2 - -
BY 104 M - - - - - - 20 0,12
BY 105 M 3000 3/1 3 0,65 1,5 0,33 20 0,25
BY 106 M 4000 4/1 2,3 0,5 2,2 0,33 20 0,25

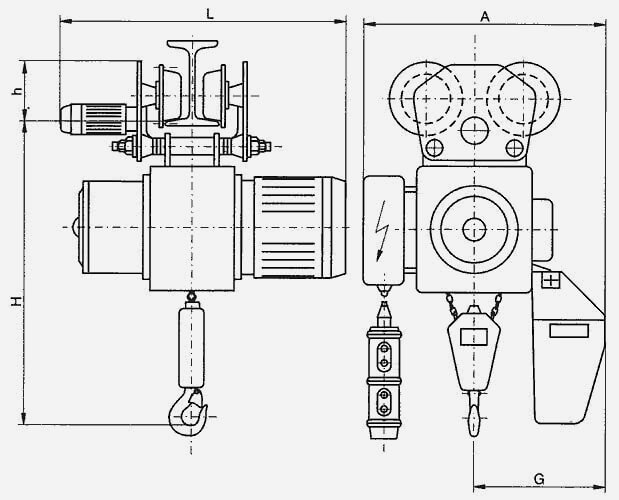

схема электрической цепной талисхема электрической цепной тали

             Схема на крюке (стационарная)                               Схема на тележке (передвижная)



Модель Ширина полки проф., мм Радиус закруг. мин., м Вес тали, кг Габариты, мм
H h L A G
BY 034 M - - 109 857 - 625 480 220
BY 094 M 110÷130 1,5 139 718 140 730 480 220
BY 044 M - - 120 857 - 625 480 220
BY 104 M 110÷130 1,5 150 718 140 730 480 220
BY 105 M 110÷130 3,5 168 1005 197 730 735 463
BY 106 M 110÷130 3,5 190 1130 232 730 680 380
