Мотор-редуктор 4МЦ2С-160
Большинство исполнений в НАЛИЧИИ! Отправим ТК в любой регион РФ и СНГ.
Редуктор 4МЦ2С-160 — наиболее крупный типоразмер основной линейки двухступенчатых цилиндрических соосных приводов 4МЦ2С. Он предназначен для промышленного оборудования с высокой мощностью двигателя и значительными нагрузками на выходном валу.
Модель комплектуется общепромышленными электродвигателями нескольких типоразмеров и выпускается в исполнениях на лапах и с фланцевым креплением. Чугунный корпус рассчитан на длительную работу в промышленном режиме.
4МЦ2С-160 применяется в приводах тяжёлого производственного, конвейерного, смесительного и другого технологического оборудования. Исполнение выбирается по оборотам, крутящему моменту, мощности и условиям монтажа.
В нашей компании можно купить редуктор 4МЦ2С-160 с подбором требуемых параметров и комплектации перед поставкой.
Цена товара
доступен для заказа
165 700 руб.
- Товары
- Технические характеристики
- Условное обозначение
- Конструкция и габариты
- Условия эксплуатации
- Как заказать
- Оплата
- Доставка
- Гарантия
В категории 38 товаров:
-
ФотоНаименование товараДополнительная информацияЦена
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
-
165 700 a
Мотор-редуктор 4МЦ2С-160 - Технические характеристики
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на тихоходном валу, Н·м | Радиальная консольная нагрузка на конце тихоходного вала, Н | Масса без смазки, не более, кг | Типоразмер двигателя | Мощность двигателя, кВт | КПД мотор-редуктора, %, не менее |
| 28 | 2518 | 12540 | 388 | 160S8 | 7,5 | 84 |
| 31,5 | 2200 | 11730 | 388 | 160S8 | 7,5 | 84 |
| 35,5 | 2850 | 13350 | 418 | 160M8 | 11,0 | 84 |
| 40 | 2692 | 12970 | 418 | 160M8 | 11,0 | 84 |
| 45 | 2279 | 11930 | 388 | 160S6 | 11,0 | 85 |
| 3108 | 13940 | 418 | 160M6 | 15,0 | 86 | |
| 50 | 2024 | 11250 | 388 | 160S6 | 11,0 | 85 |
| 2760 | 13130 | 418 | 160M6 | 15,0 | 86 | |
| 56 | 2518 | 12550 | 393 | 160S4 | 15,0 | 87 |
| 3105 | 13930 | 408 | 160M4 | 18,5 | 88 | |
| 63 | 2200 | 11730 | 393 | 160S4 | 15,0 | 87 |
| 2715 | 13030 | 408 | 160M4 | 18,5 | 88 | |
| 71 | 2400 | 12200 | 408 | 160M4 | 18,5 | 87 |
| 2850 | 13350 | 433 | 180S4 | 22,0 | 87 | |
| 80 | 2257 | 11880 | 408 | 160M4 | 18,5 | 87 |
| 2684 | 12950 | 433 | 180S4 | 22,0 | 87 | |
| 90 | 1962 | 11070 | 408 | 160M4 | 18,5 | 87 |
| 2333 | 12070 | 433 | 180S4 | 22,0 | 87 | |
| 100 | 2050 | 11320 | 433 | 180S4 | 22,0 | 87 |
| 2776 | 13170 | 453 | 180M4 | 30,0 | 89 | |
| 112 | 1830 | 10700 | 433 | 180S4 | 22,0 | 87 |
| 2480 | 12400 | 453 | 180M4 | 30,0 | 89 | |
| 125 | 2190 | 11700 | 453 | 180M4 | 30,0 | 89 |
| 2700 | 12990 | 512 | 200M4 | 37,0 | 89 | |
| 140 | 1946 | 11030 | 453 | 180M4 | 30,0 | 89 |
| 2400 | 12250 | 512 | 200M4 | 37,0 | 89 | |
| 160 | 2136 | 11560 | 512 | 200M4 | 37,0 | 89 |
| 2599 | 12750 | 535 | 200L4 | 45,0 | 89 | |
| 180 | 1945 | 11030 | 512 | 200M4 | 37,0 | 89 |
| 2366 | 12160 | 535 | 200L4 | 45,0 | 89 | |
| 200 | 1714 | 10350 | 487 | 200M2 | 37,0 | 89 |
| 2105 | 11470 | 535 | 200L4 | 45,0 | 89 | |
| 224 | 1879 | 10840 | 507 | 200L2 | 45,0 | 89 |
| 250 | 1710 | 10340 | 507 | 200L2 | 45,0 | 89 |
| 280 | 1475 | 9600 | 507 | 200L2 | 45,0 | 89 |
| 315 | 1307 | 9040 | 507 | 200L2 | 45,0 | 89 |
| 355 | 1195 | 8640 | 507 | 200L2 | 45,0 | 89 |
| 400 | 1063 | 8150 | 507 | 200L2 | 45,0 | 89 |
Условные обозначения:
Вид обозначения: 4МЦ2С-160-[X1]-[X2]-G[X3]-[X4]-[X5]-[X6]
- 4МЦ2С — тип мотор-редуктора;
- 160 — межосевое расстояние, мм;
- [X1] — номинальная частота вращения выходного вала, об/мин;
- [X2] — мощность комплектующего электродвигателя, кВт;
- G[X3] — конструктивное исполнение по способу монтажа;
- [X4] — вариант исполнения выходного вала: Ц — цилиндрический, К — конический;
- [X5] — климатическое исполнение и категория размещения;
- [X6] — номинальное напряжение сети переменного тока, В.
Конструктивное исполнение по способу монтажа мотор-редукторов 4МЦ2С:
Конструктивные особенности
Мотор-редуктор 4МЦ2С-160 — двухступенчатый цилиндрический соосный привод в литом чугунном корпусе, рассчитанный на продолжительный режим работы и передачу значительных крутящих моментов. Конкретное исполнение выбирают по мощности двигателя, частоте вращения выходного вала, нагрузке и способу монтажа. В таблицах под чертежами приведены зависящие от установленного электродвигателя размеры L, B, H и масса.

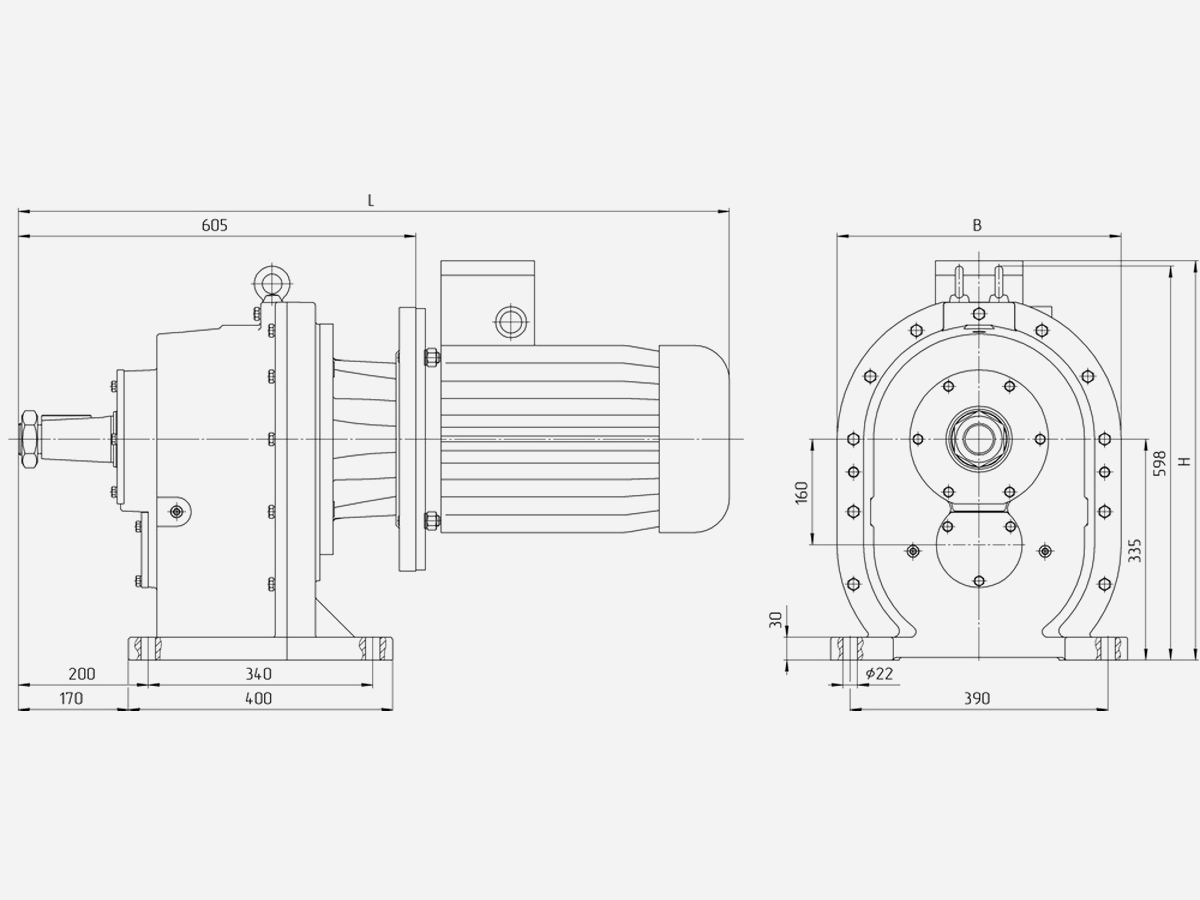

Габаритные размеры мотор-редуктора 4МЦ2С-160 — исполнение на лапах
| Типоразмер двигателя | Длина L, мм | Ширина B, мм | Высота H, мм | Масса без смазки m, кг* |
| 160S8 | 1136 | 430 | 560 | 388 |
| 160M8 | 1166 | 430 | 560 | 418 |
| 160S6 | 1136 | 430 | 560 | 388 |
| 160M6 | 1166 | 430 | 560 | 418 |
| 160S4 | 1136 | 430 | 560 | 393 |
| 160M4 | 1166 | 430 | 560 | 408 |
| 180S4 | 1136 | 430 | 595 | 433 |
| 180M4 | 1186 | 430 | 595 | 453 |
| 200M4 | 1241 | 450 | 620 | 512 |
| 200L4 | 1291 | 450 | 620 | 535 |
| 200M2 | 1241 | 450 | 620 | 487 |
| 200L2 | 1291 | 450 | 620 | 507 |
* Фактическая масса мотор-редуктора может отличаться от указанной в таблице не более чем на 10%.

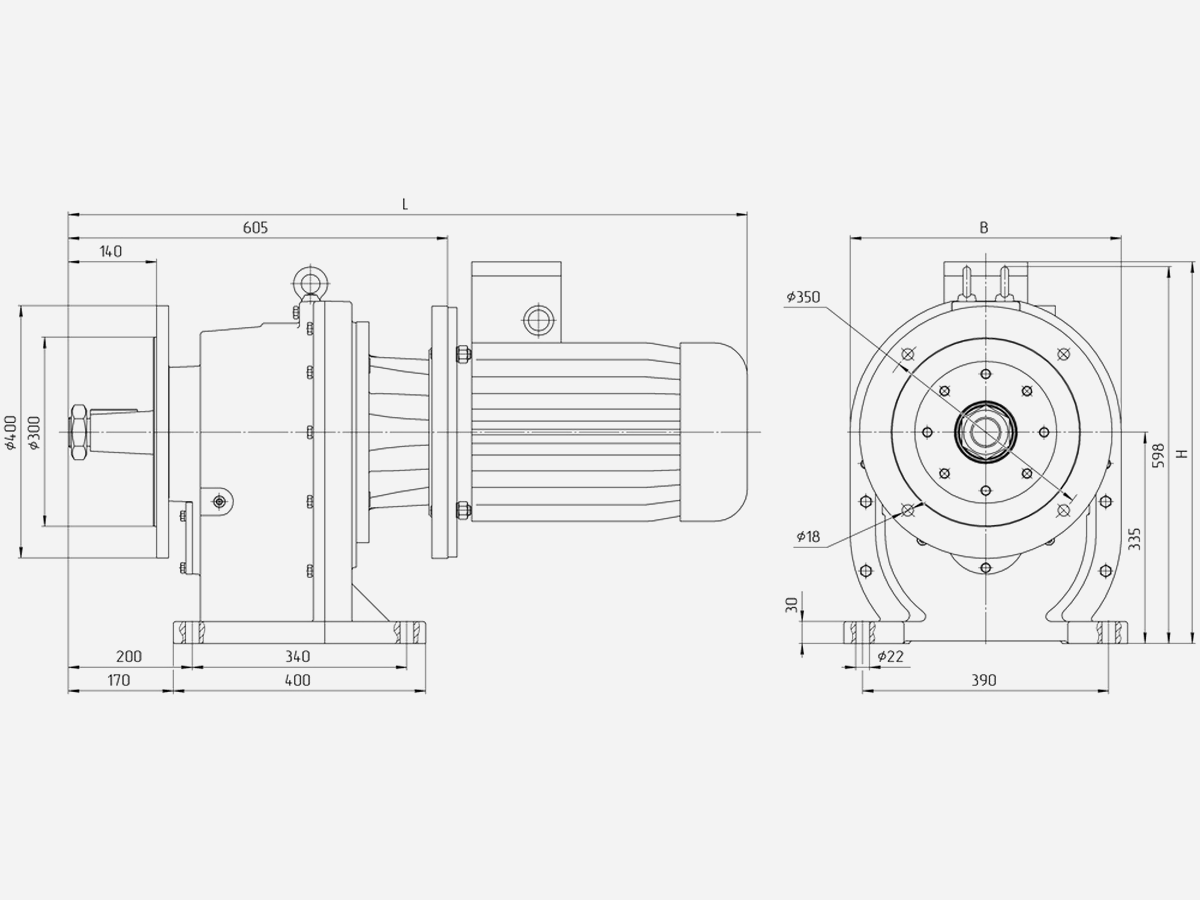

Габаритные размеры мотор-редуктора 4МЦ2С-160 — фланцевое исполнение
| Типоразмер двигателя | Длина L, мм | Ширина B, мм | Высота H, мм | Масса без смазки m, кг* |
| 160S8 | 1136 | 430 | 560 | 413 |
| 160M8 | 1166 | 430 | 560 | 443 |
| 160S6 | 1136 | 430 | 560 | 413 |
| 160M6 | 1166 | 430 | 560 | 443 |
| 160S4 | 1136 | 430 | 560 | 418 |
| 160M4 | 1166 | 430 | 560 | 433 |
| 180S4 | 1136 | 430 | 595 | 458 |
| 180M4 | 1186 | 430 | 595 | 478 |
| 200M4 | 1241 | 450 | 620 | 537 |
| 200L4 | 1291 | 450 | 620 | 560 |
| 200M2 | 1241 | 450 | 620 | 512 |
| 200L2 | 1291 | 450 | 620 | 532 |
* Фактическая масса мотор-редуктора может отличаться от указанной в таблице не более чем на 10%.
Условия эксплуатации
- Монтаж в различных пространственных положениях.
- Продолжительная работа до 24 ч/сут. в режиме S1.
- Вращение выходного вала допускается в обоих направлениях.
- Рабочая среда — неагрессивная и взрывобезопасная.
- Климатическое исполнение и категория размещения выбираются с учётом условий эксплуатации оборудования.
- При подборе учитываются нагрузка, частота вращения, мощность электродвигателя и способ монтажа.
Техническое обслуживание
В процессе эксплуатации необходимо контролировать уровень и состояние смазки, затяжку резьбовых соединений и отсутствие постороннего шума, перегрева и утечек. Периодичность обслуживания определяется режимом работы и условиями эксплуатации привода.
