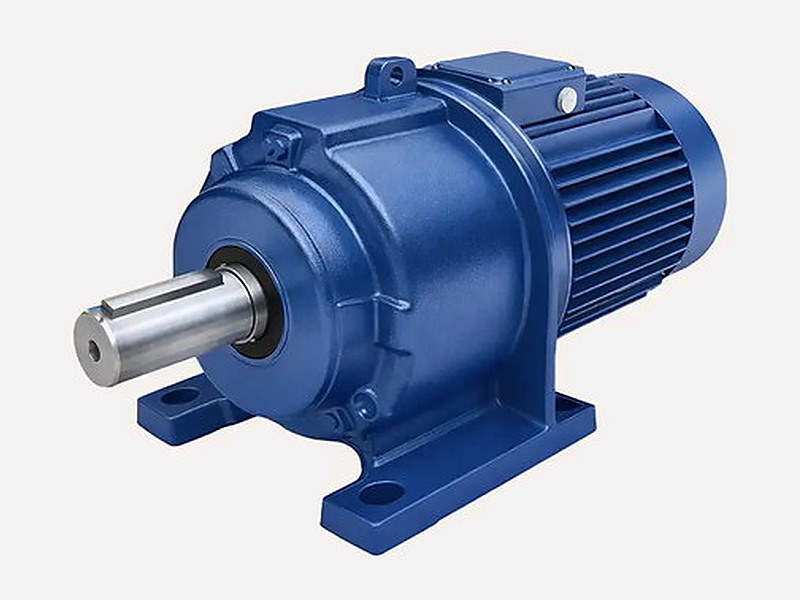

Мотор-редуктор 3МП-63

✅ Мотор-редукторы серии 3МП-63, 1МПз2-63, МПз2-63 с доставкой по России, цены завода изготовителя, отгрузка в течении 2-4 рабочих дней, звоните!Планетарные мотор-редукторы 3МП-63, купить, цена

Планетарные мотор-редукторы 3МП-63Мотор-редукторы 3МП-63 совмещают в себе редукторную часть и электродвигатель. Планетарная передача механизма может иметь одну, две или три ступени. Устройство эффективно преобразует частоту вращения быстроходного вала в крутящий момент, передаваемый устройствам различного назначения.

Модель 3ПМ-63 востребована для оснащения общемашиностроительных установок, но не предназначена для подъема грузов. Также эти мотор-редукторы служат приводами в конвейерах, входят в состав буровых установок, поддерживают работу оборудования для ряда промышленных отраслей. Крепятся на базовую поверхность посредством фланцев и опорных лап. Модели серии 3ПМ оснащаются несколькими видами двигателей: АИР, АИ, 4АМ. По согласованию возможна установка специального двигателя.

Условные обозначения

Мотор-редуктор ЗМП–63–16–1,5–G310УЗ, 380 В, где:

  • 3МП - тип мотор–редуктора;
  • 63 - радиус расположения осей сателлитов, мм;
  • 16 - номинальная частота вращения выходного вала, об/мин;
  • 1,5 - мощность комплектующего электродвигателя, кВт;
  • G310 - конструктивное исполнение по способу монтажа  (310,320,330 - исполнение на фланце; 110 - 160 - исполнение на лапах);
  • У3 - вид климатического исполнения и категория размещения;
  • 380 В - напряжение в сети переменного тока.

Мотор-редукторы 3МП-63: Технические характеристики

Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на выходном валу, Нм Марка эл. дв. Мощность эл.дв., кВт Допускаемая радиально-консольная нагрузка на вых.валу, Н КПД редукторной части, % Вес, кг
Трехступенчатые
3,55 944 80А8 0,37 8500 95 70
1403 80В8 0,55
4,4 762 80А8 0,37
1132 80В8 0,55
5,6 890 71В6 0,55
1213 80А6 0,75
7,1 957 71В4 0,75
1403 80А4 1,1
9 1107 80А4 1,1
1510 80А4 1,5
12,5 1087 80В4 1,5
1594 90L4 2,2
16 849 80А2 1,5
1246 80В2 2,2
Двухступенчатые
18 1131 112МА8 2,2 8000 96 85
1542 112МВ8 3
22,4 1239 112М6 3
1652 112МВ6 4
28 991 112М6 3
1322 112МВ6 4
35,5 1043 100L4 4
1434 112М4 5,5
45 1131 112L4 5,5
1542 132S4 7,5
56 909 112L4 5,5
1239 132S4 7,5
71 977 112М2 7,5
1434 132М2 11
90 771 112М2 7,5
1131 132М2 11
Одноступенчатые
112 1265 160М6 15 5300 97 90
1561 180S6 18,5
140 1012 160М6 15
1248 180S6 18,5
180 1155 180S4 22
1575 180М4 30
224 1265 180М4 30
1561 200М4 37
280 1012 180М4 30
1248 200М4 37

В мотор-редукторе 3МП-63 радиус расположения сателлитов равен 63мм. В заказном порядке агрегат может быть оборудован 1, 2 или 3 ступенчатой планетарной передачей. При нагреве редуктора свыше 70℃ в местах вероятно контакта с его корпусом требуется предусмотреть ограждение. Смазка – обязательно условие перед пуском устройства.

В перечень ключевых преимуществ 3ПМ-63 входят: высокий крутящий момент выходного вала, отличная кинематика, широкий ряд передаточных чисел, сбалансированное распределение радиальных сил на корпус, механическая прочность, компактность и небольшой вес.

Схема сборки мотор-редуктора 3-МП-63

Варианты сборки редуктора 3-МП-63

Условия эксплуатации и другие требования

  • Характер нагрузок: неизменные и изменяемые (в диапазоне номинального момента силы), однонаправленные и реверс.
  • Продолжительность включения до 24 ч/сут.
  • Использование на высотах не выше 1000 м над морем.
  • Рабочая среда – неагрессивная, взрывобезопасная с наличием непроводящих пылевых частиц не более 10 мг/м3.
  • Исполнение по климату У(N) – умеренный климат, 3-я категория размещения (установка внутри зданий со значительно меньшим диапазоном температур и влажности чем на снаружи), температура -45℃…+40℃. Т – тропический климат, 2-я категория размещения (установка под крышей или в здании с изменениями температур и влажности ощутимо отличающимися от внешних условий), температура -10℃…+45℃.

Подбирая нужную модель мотор-редуктора наши специалисты обращают внимание на частоту вращения входного и выходного валов, их конструктивные особенности, предполагаемый режим работы, наличие реверса, условия среды и др.

Мы гарантируем компетентность и качественный сервис в сотрудничестве!


  • Наименование товара
    Дополнительная информация
    Цена
  • Мотор-редуктор 3МП-63

    Планетарный мотор-редуктор серии 3МП-63 в сборе с двигателем.
  • Редуктор 3МП-63

    Планетарный редуктор серии 3МП-63 (только редуктор без двигателя)
