Мотор-редуктор 4МЦ2С-140
Большинство исполнений в НАЛИЧИИ! Отправим ТК в любой регион РФ и СНГ.
Редуктор 4МЦ2С-140 — двухступенчатый цилиндрический соосный привод для оборудования с повышенной нагрузкой и значительным требуемым крутящим моментом. Чугунный корпус рассчитан на продолжительную промышленную эксплуатацию.
Типоразмер 140 комплектуется несколькими вариантами общепромышленных электродвигателей и выпускается в исполнениях на лапах и с фланцевым креплением. Диапазон характеристик позволяет подобрать привод под конкретный режим работы.
4МЦ2С-140 применяется в производственном, конвейерном, смесительном и другом технологическом оборудовании. При выборе учитываются частота вращения выходного вала, нагрузка, мощность двигателя и монтажное положение.
В нашей компании можно купить редуктор 4МЦ2С-140 с подбором технических характеристик и согласованием комплектации.
Цена товара
доступен для заказа
137 200 руб.
- Товары
- Технические характеристики
- Условное обозначение
- Конструкция и габариты
- Условия эксплуатации
- Как заказать
- Оплата
- Доставка
- Гарантия
В категории 29 товаров:
-
ФотоНаименование товараДополнительная информацияЦена
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
-
137 200 a
Мотор-редуктор 4МЦ2С-140 - Технические характеристики
| Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на тихоходном валу, Н·м | Радиальная консольная нагрузка на конце тихоходного вала, Н | Масса без смазки, не более, кг | Типоразмер двигателя | Мощность двигателя, кВт | КПД мотор-редуктора, %, не менее |
| 28 | 1760 | 10400 | 293 | 132M8 | 5,5 | 80 |
| 31,5 | 1630 | 10000 | 293 | 132M8 | 5,5 | 80 |
| 35,5 | 1400 | 9300 | 279 | 132S6 | 5,5 | 82 |
| 1900 | 10800 | 293 | 132M6 | 7,5 | 83 | |
| 40 | 1780 | 10500 | 293 | 132M6 | 7,5 | 83 |
| 1310 | 9050 | 279 | 132S6 | 5,5 | 82 | |
| 45 | 1130 | 8400 | 279 | 132S6 | 5,5 | 82 |
| 1550 | 9800 | 293 | 132M6 | 7,5 | 83 | |
| 50 | 1430 | 9450 | 293 | 132M6 | 7,5 | 83 |
| 2080 | 11400 | 330 | 160S6 | 11,0 | 84 | |
| 56 | 1190 | 8600 | 279 | 132S4 | 7,5 | 84 |
| 1700 | 10300 | 293 | 132M4 | 11,0 | 85 | |
| 63 | 1600 | 10000 | 293 | 132M4 | 11,0 | 85 |
| 71 | 1480 | 9600 | 293 | 132M4 | 11,0 | 85 |
| 2040 | 11200 | 330 | 160S4 | 15,0 | 87 | |
| 80 | 1760 | 10400 | 330 | 160S4 | 15,0 | 87 |
| 1280 | 8900 | 293 | 132M4 | 11,0 | 85 | |
| 90 | 1510 | 9700 | 330 | 160S4 | 15,0 | 87 |
| 1880 | 10800 | 355 | 160M4 | 18,5 | 87 | |
| 100 | 1700 | 10300 | 355 | 160M4 | 18,5 | 87 |
| 1400 | 9300 | 330 | 160S4 | 15,0 | 87 | |
| 112 | 1260 | 8800 | 330 | 160S4 | 15,0 | 87 |
| 1500 | 9600 | 355 | 160M4 | 18,5 | 87 | |
| 125 | 1390 | 9300 | 355 | 160M4 | 18,5 | 87 |
| 1650 | 10500 | 365 | 180S4 | 22,0 | 88 | |
| 140 | 1472 | 9590 | 365 | 180S4 | 22,0 | 88 |
| 2000 | 11100 | 375 | 180M4 | 30,0 | 89 | |
| 160 | 1700 | 10300 | 375 | 180M4 | 30,0 | 89 |
| 180 | 1540 | 9800 | 375 | 180M4 | 30,0 | 89 |
Условные обозначения:
Вид обозначения: 4МЦ2С-140-[X1]-[X2]-G[X3]-[X4]-[X5]-[X6]
- 4МЦ2С — тип мотор-редуктора;
- 140 — межосевое расстояние, мм;
- [X1] — номинальная частота вращения выходного вала, об/мин;
- [X2] — мощность комплектующего электродвигателя, кВт;
- G[X3] — конструктивное исполнение по способу монтажа;
- [X4] — вариант исполнения выходного вала: Ц — цилиндрический, К — конический;
- [X5] — климатическое исполнение и категория размещения;
- [X6] — номинальное напряжение сети переменного тока, В.
Конструктивное исполнение по способу монтажа мотор-редукторов 4МЦ2С:
Конструктивные особенности
Мотор-редуктор 4МЦ2С-140 — двухступенчатый цилиндрический соосный привод в литом чугунном корпусе, рассчитанный на продолжительный режим работы. Конкретное исполнение выбирают по мощности двигателя, частоте вращения выходного вала, нагрузке и способу монтажа. В таблицах под чертежами приведены зависящие от установленного электродвигателя размеры L, B, H и масса.

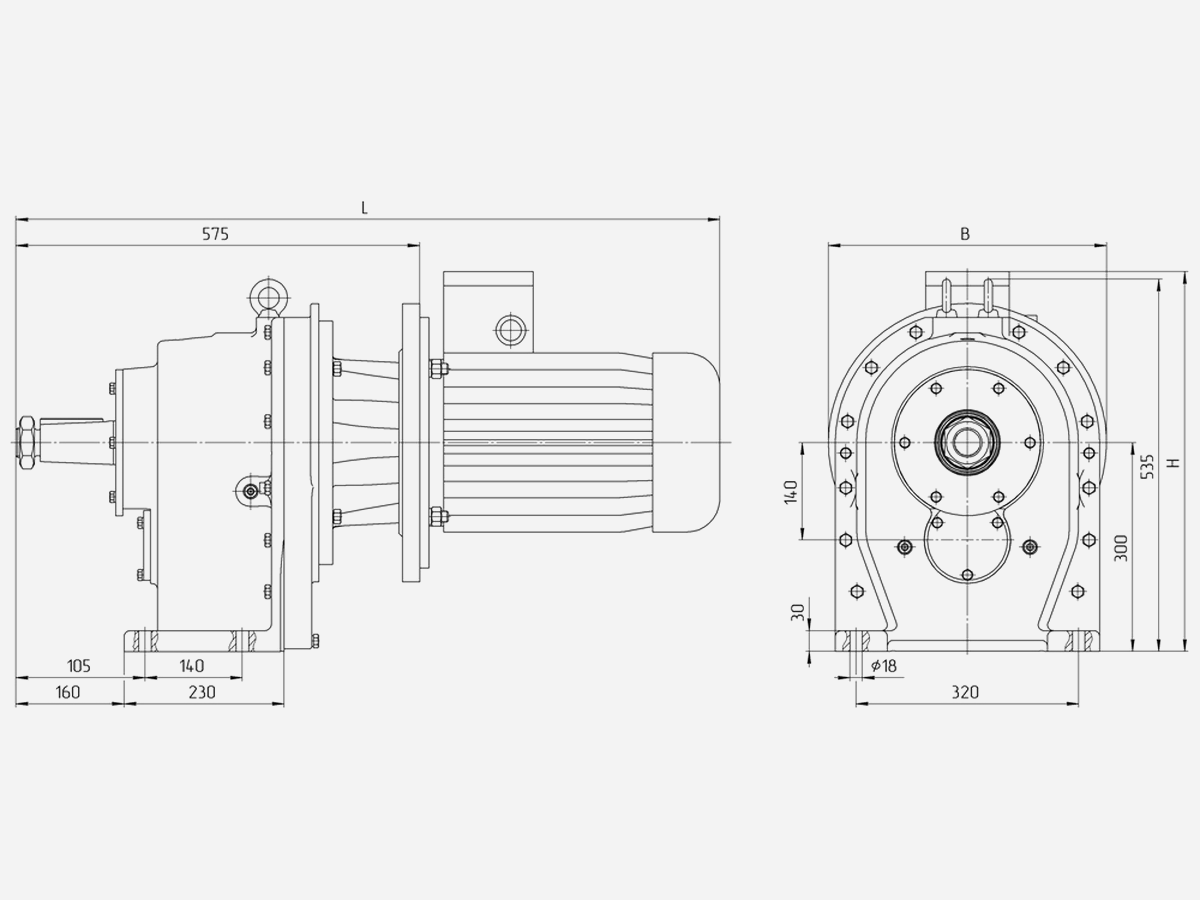

Габаритные размеры мотор-редуктора 4МЦ2С-140 — исполнение на лапах
| Типоразмер двигателя | Длина L, мм | Ширина B, мм | Высота H, мм | Масса без смазки m, кг* |
| 132M8 | 964 | 380 | 493 | 293 |
| 132S6 | 926 | 380 | 493 | 297 |
| 132M6 | 964 | 380 | 493 | 293 |
| 160S6 | 1066 | 380 | 493 | 330 |
| 132S4 | 926 | 380 | 493 | 279 |
| 132M4 | 964 | 380 | 493 | 293 |
| 160S4 | 1066 | 380 | 525 | 330 |
| 160M4 | 1096 | 380 | 525 | 355 |
| 180S4 | 1076 | 380 | 560 | 365 |
| 180M4 | 1126 | 380 | 560 | 375 |
* Фактическая масса мотор-редуктора может отличаться от указанной в таблице не более чем на 10%.

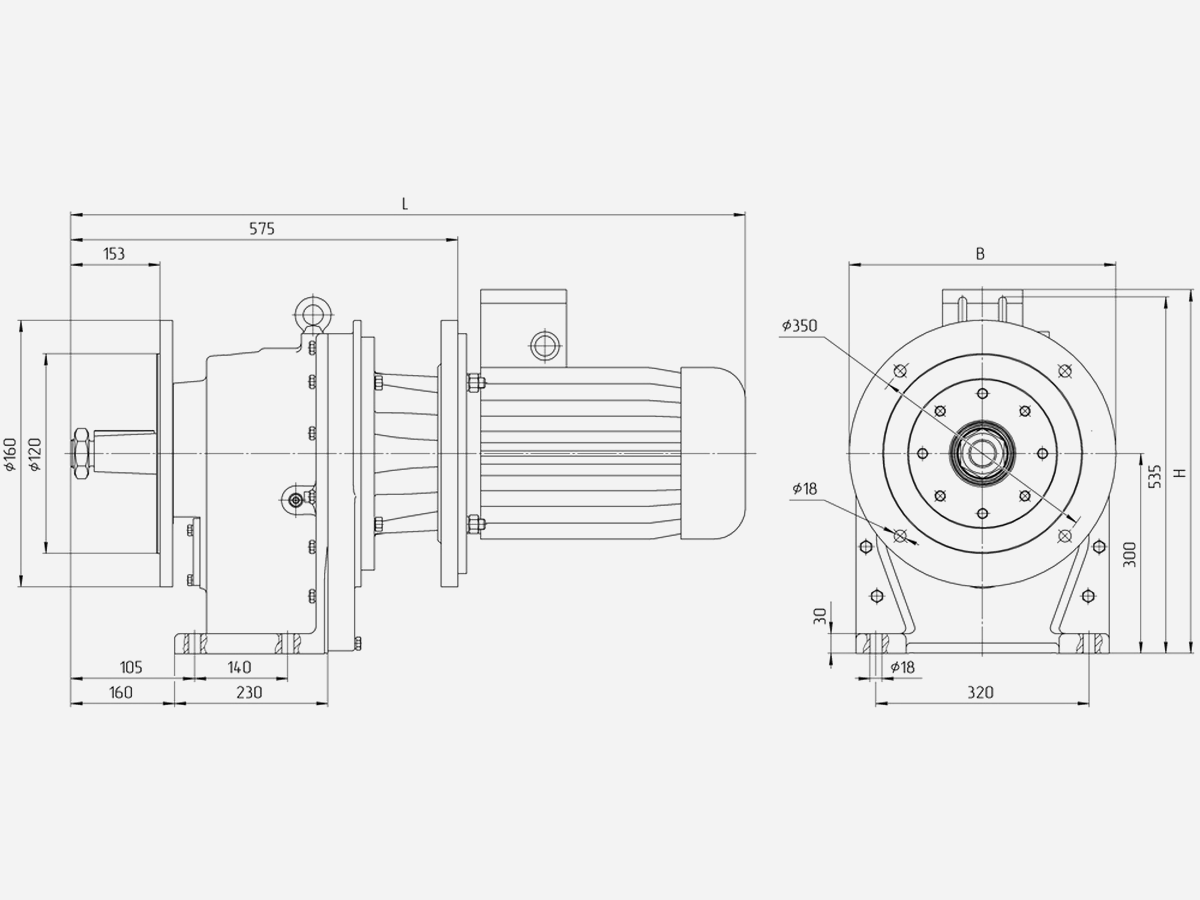

Габаритные размеры мотор-редуктора 4МЦ2С-140 — фланцевое исполнение
| Типоразмер двигателя | Длина L, мм | Ширина B, мм | Высота H, мм | Масса без смазки m, кг* |
| 132M8 | 964 | 400 | 493 | 318 |
| 132S6 | 926 | 400 | 493 | 322 |
| 132M6 | 964 | 400/525 | 493 | 318 |
| 160S6 | 1066 | 400 | 493 | 355 |
| 132S4 | 1066 | 400 | 425 | 304 |
| 132M4 | 964 | 400 | 493 | 318 |
| 160S4 | 1066 | 400 | 525 | 355 |
| 160M4 | 1096 | 400 | 525 | 380 |
| 180S4 | 1076 | 400 | 560 | 390 |
| 180M4 | 1005 | 400 | 560 | 400 |
* Фактическая масса мотор-редуктора может отличаться от указанной в таблице не более чем на 10%.
Условия эксплуатации
- Монтируются в различных положениях.
- Время непрерывной работы до 24 ч/сут. (режим S-1 согласно ГОСТ 183)
- Направление вращения вала – в обоих направлениях без потери эффективности.
- Среда использования – неагрессивная, взрывобезопасная, насыщенность непроводящими частицами пыли не выше 10 мг/м3.
- Исполнение по типу климата У, категория размещения – третья (температуры -40℃…+40℃, применение в помещениях закрытого типа с естественным проветриванием, регулировка микроклимата не предусмотрена). Исполнение Т2 – температура -10℃…+45℃, установка под крышей или в помещении.
- Высота над морем до 1000 м.
Техническое обслуживание
После начальных 500 часов эксплуатации либо через 2 месяца после пуска, в зависимости, что наступит первым, необходимо заменить масло. В дальнейшем замена масла осуществляется по истечении 2500 часов либо через 12 месяцев. Во время замены масла картер редукторного модуля желательно промыть рекомендованными производителем маслами. По ходу работы каждый месяц либо через каждые 250 часов необходимо проводить осмотр качества затяжки резьб и проверять пробку-отдушину на засорённость.
