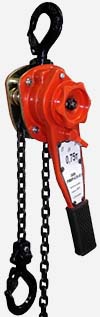

ТРШСР Таль рычажная цепная ТРШСР
грузоподъемность 0,75–1,5–3,0 тонны

  • Таль ручная рычажная шестеренная ТРШСР предназначена для подъёма, удержания в поднятом положении и опускания груза в режиме 1М по ГОСТ 25835. Также тали ручные ТРШСР могут использоваться для создания тяги в условиях ограниченного пространства благодаря своим компактным размерам.
  • Таль рычажная цепная ТРШСР может быть использована при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.
  • Таль рычажная ручная может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части климатических факторов соответствует исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация тали рычажной при температуре окружающей среды не ниже минус 40 град С.

Ручные тали рычажные ТРШСР
имеют следующие отличительные особенности

  • Таль ручная цепная рычажная имеет высокую прочность, небольшой вес, устойчивость к внешним механическим воздействиям, что обеспечиваются исполнением конструктивных элементов из штампованной стали.
  • Удобный в работе короткий рычаг, минимальное необходимое усилие на рычаге при номинальной нагрузке.
  • Тали ручные рычажные ТРШСР имеют малую строительную высоту, что обеспечивает оптимальное использование имеющегося пространства.
  • Абсолютный контроль за перемещением груза и его позиционированием благодаря применению надежной тормозной системы.
  • Таль рычажная ручная имеет большой срок службы, что обеспечивается простой и прочной конструкцией, соблюдением технологических процессов при изготовлении элементов механизма.
  • Повышенная безопасность работы, обеспеченная рядом конструктивных особенностей (надежный храповый механизм, направляющие ролики для цепи). Резиновая рукоятка на рычаге тали ручной цепной обеспечивает большее удобство работы оператора.
  • Таль цепная рычажная быстро устанавливается и просто обслуживается, при этом не требуется применение специальных инструментов.
  • Тали рычажные ТРШСР изготавливаются со стандартной высотой подъема 3, 6, 9 и 12 метров.

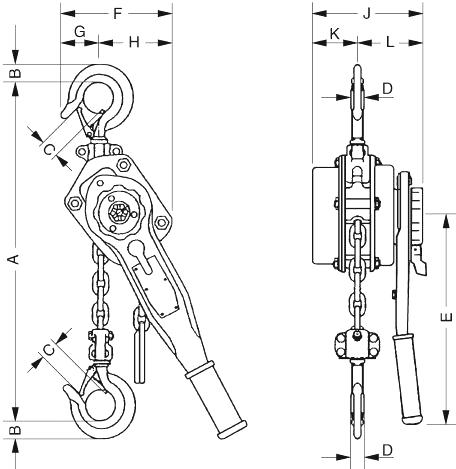

ТРШСР схема

Тали ручные рычажные ТРШСР: основные размеры

Модель ТРШСР-0,75 ТРШСР-1,5 ТРШСР-3,0
A min 321 360 475
B 24 29 46
C 29 32 40
D 18 21 32
E 279 413 413
F 111 111 191
G 56 60 86
H 56 60 106
J 151 175 200
K 60 76 86
L 90 100 116


Тали рычажные цепные ТРШСР - основные характеристики

Модель Грузоподъем-
ность (кг)/к-во
ветвей
Цепь
d×p
(мм)
Усилие на
рычаге
при номинальной
нагрузке (даН)
Масса при
стандартной
высоте подъема
3 м (кг)
ТРШСР-0,75 750/1 6×18 15 7,0
ТРШСР-1,5 1500/1 8×24 23 11,0
ТРШСР-3,0 3000/1 10×30 35 21,0

Дополнительная информация

  • Таль ручная цепная рычажная ТРШСР состоит из механизма тали,  грузовой круглозвенной цепи, нижней подвески и рычага. В комплект поставки входит: Таль с рычагом — 1шт. Подвеска нижняя — 1шт. Грузовая цепь — 1шт. Паспорт — 1шт. Тара (картонная коробка или деревянный ящик) — 1шт. По согласованию с потребителем возможна поставка тали без тары.
  • Грузовая цепь на всех талях ТРШСР — высокопрочная (8класс прочности) калиброваная, круглозвенная. Калибр цепи (диаметр проволоки х шаг) для каждой грузоподъемности указан в таблице выше.
  • Редуктор тали — двухступенчатый, двухпоточный цилиндрический соосный с передачами внешнего зацепления.
  • Эксплуатация тали ТРШСР, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов».
  • Техническое обслуживание тали заключается во внешнем осмотре её и смазке грузовой цепи консистентной смазкой типа «Литол-24».Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного (более месяца) перерыва.
  • Запрещается применение талей ТРШСР для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах.
  • При работе с талью соблюдайте меры безопасности изложенные в её паспорте!!!.
  • Изготовитель гарантирует работоспособность тали при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.

Тали ручные рычажные цепные ТРШСР
основные узлы и детали, устройство

  • Таль рычажная цепная состоит из двух силовых щёк, верхней и нижней подвесок, редуктора с грузоупорным тормозом, корпуса, грузовой звёздочки, грузовой цепи и рычага.
  • Тормоз тали ручной цепной рычажной – автоматический, дисковый, грузоупорный состоит из ступицы, установленной на вал-шестерне, храпового колеса между двух фрикционных накладок, защёлки с пружиной.
  • В корпусе рычага расположена подпружиненная защелка, входящая в зацепление с храповиком, соединенным винтами с маховиком и гайкой, навернутой на вал-шестерню. Вращаясь по часовой стрелке, гайка прижимает храповое колесо, находящееся между фрикционными накладками, к торцу ступицы и за счёт трения на контактирующих поверхностях увлекает за собой вал-шестерню. При вращении гайки по часовой стрелке происходит подъём груза, причём защёлка во время вращения храповика проскакивает по его зубьям, не препятствуя вращению. При прекращении вращения гайки защёлка заскакивает на зуб храповика и препятствует повороту его против часовой стрелки. За счёт трения во фрикционных парах останавливается также ступица и затормаживается весь механизм тали, и груз останавливается.

  • Наименование товара
    Дополнительная информация
    Цена
  • Таль ручная стационарная рычажные цепная ТРШСР 0,75т/3;6;9;12м
  • Таль ручная стационарная рычажные цепная ТРШСР 1,5т/3;6;9;12м
  • Таль ручная стационарная рычажные цепная ТРШСР 3т/3;6;9;12м
