Механизм передвижения

Большинство деталей в НАЛИЧИИ!!! Актуальные цены! Отправляем ТК в любой регион РФ и СНГ.

Тележка ТШП-25
 Тележка ТШП-25
Тележка ТШН-25
 Тележка ТШН-25
Комплект тележек старого типа
 Комплект тележек (ТШП-25 приводная + ТШН-25 холостая)
Тележка ТШП-2
 Тележка ТШП-2
Тележка ТШН-2
 Тележка ТШН-2
Тележка ТШН-1
 Тележка ТШН-1
Ролик направляющий 102-7
 Ролик направляющий 102-7
Каток приводной 102-81Б
 Каток приводной 102-81Б
Каток неприводной 103-12А
 Каток неприводной 103-12А
Вал 102-30
 Вал 102-30
Шестерня 102-16б
 Шестерня 102-16б
Шестерня 102-17а
 Шестерня 102-17а
Шестерня 102-84
 Шестерня 102-84
Шестерня сдвоенная 102c-29
 Шестерня сдвоенная 102c-29
Сдвоенная шестерня 102-29
 Сдвоенная шестерня 102-29
Шестерня 102-46А
 Шестерня 102-46А
Шестерня 102с-46
 Шестерня 102с-46

Механизм передвижения электрической тали состаляют две тележки: тележка шарнирная приводная ТШП-25 и тележка неприводная ТШН-25, а так же траверса. Передача движения от ведущего редуктора ведомому осуществляется за счет асинхронного двигателя АДС при помощи специального вала с 6 гранями.

Механизм осуществляет передвижение по двутавровым балкам: 30М; 36М или 45М. Направляющие ролики и концевые ролики осуществляют направление колес тележки по монорельсе. Тележка крепится к траверсе при помощи шарнирных соединений, что позволяет механизму легко проходить по непрямым отрезкам пути.

Катки фиксируются на двутавре при помощи ребордов и тележка закрепляется боковыми направляющими роликами. Подхваты из стали повышают надежность и срок эксплуатации тали, а резиновый буфер является амортизатором при ударе об упоры или удары при работе на пути смежных талей.

Чаще всего из строя выходит приводная тележка ТШП 25. Замене подлежат все части механизма передвижения.

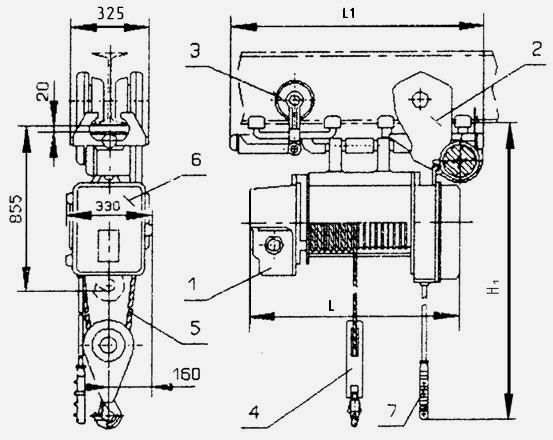

Схематическое изображение основных частей тали электрической ТЭ

Чертеж тали электрической ТЭ-100

1 – механизм подъема;
2, 3 – тележки механизма передвижения;
4 – крюковая подвеска;
5 – грузовой канат;
6 – шкаф электрооборудования;
7 – пост управления с кабелем.
