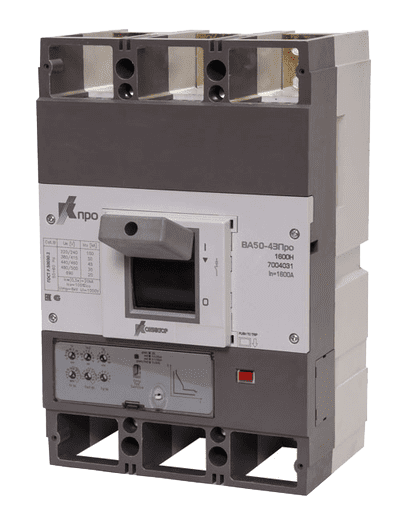

ВА50-43 Про

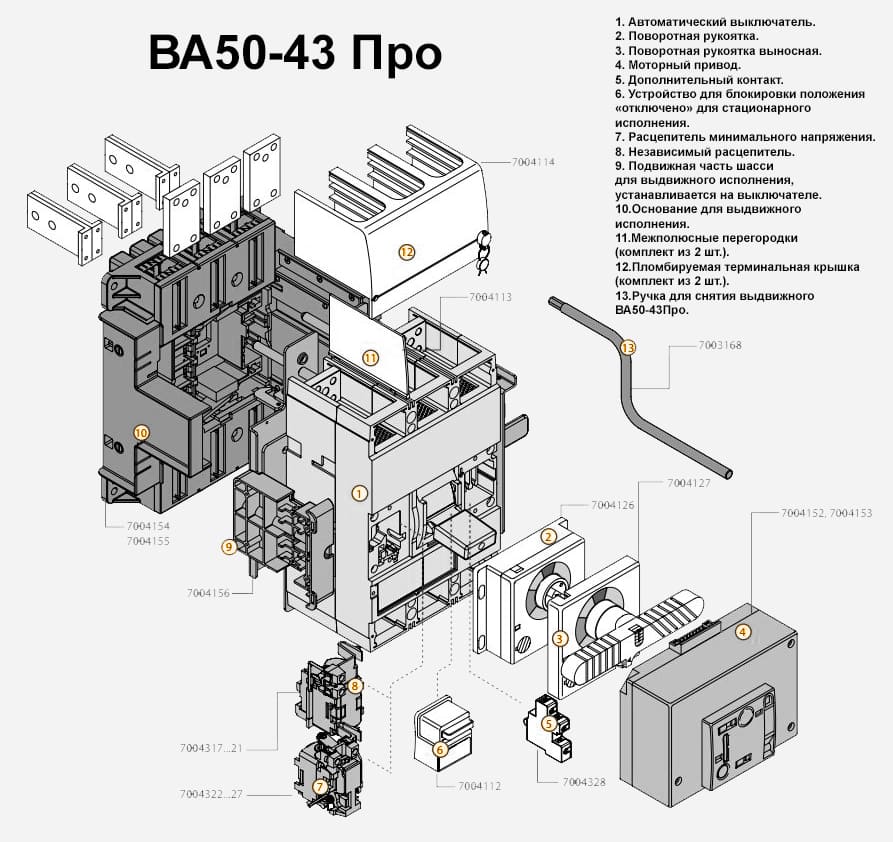

Особенности конструкции
- Улучшенный дизайн и малый вес.
- Неподвижное и выдвижное исполнение.
- Селективная совместимость с автоматами «Контактор» иных типов и серии «Кпро»
- Предусмотрены блокировки от несанкционированного использования.
- Фронтальное и тыльное подключение.
- Отсеки для аксессуаров изолированы от силовой сети.
- Износостойкие материалы корпуса.
- Маркировка лазером.
Автоматические выключатели серии ВА50-43 Про: Технические характеристики
Тип по коммутационной способности | ВА50-43Про Н* (* Н - номинальное значение) | ВА50-43Про П** (** П - предельное значение) | |||
Число полюсов | 3Р | ||||
Номинальный ток In, A | 630; 800; 1000; 1250; 1600 | ||||
Номинальное напряжение изоляции Ui, В | 1000 | ||||
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 | ||||
Номинальное рабочее напряжение при 50/60 Гц Ue, В | 690 | ||||
Номинальная предельная наибольшая отключающая способность Icu, кА | 220/240 В | 100 | 120 | ||
380/415 В | 50 | 70 | |||
440/460 В | 45 | 65 | |||
480/500 В | 35 | 45 | |||
690 В | 20 | 22 | |||
Номинальная рабочая наибольшая отключающая способность Ics, % Icu | 100 | 75 | |||
Износостойкость (количество коммутационных циклов) | механическая | 10000 | |||
электрическая, I = In | 630, 800, 1000 А | 3000 | |||
1600 А | 2000 | ||||
Номинальная наибольшая включающая способность Icm, кА | 220/240 В | 220 | 264 | ||
380/415 В | 105 | 154 | |||
440/460 В | 94,5 | 136,5 | |||
480/500 В | 73,5 | 94,5 | |||
690 В | 40 | 46,2 | |||
Номинальный кратковременно выдерживаемый ток (t = 1 с) Icw, кА | 630 А - 800 А = 10 кА, 1000 А - 1250 А = 15 кА, 1600 А = 20 кА | ||||
Категория применения | В | ||||
Максимальный расцепитель тока | Электронный | + | |||
Исполнение | стационарное | + | |||
выдвижное | + | ||||
Присоединение внешних проводников | переднее | + | |||
заднее | + | ||||
Способ монтажа | шина | + | |||
кабель без кабельного наконечника | + | ||||
кабель с кабельным наконечником | + | ||||
Вид привода | ручной | + | |||
моторный | + | ||||
Пригодность для разъединения | + | ||||
Габаритные размеры, мм | ширина | 210 | |||
высота | 320 | ||||
глубина | 140 | ||||
Объём, дм3 | 9,4 | ||||
Рабочий диапазон температур, °С | - 20 ... +70 | ||||
Масса, кг (стационарное исполнение) | ВА50-43Про (630 А, 800 А) | 12,2 | |||
ВА50-43Про (1000 А, 1250 А, 1600 А) | 18 |
ВА50-43 Про до 630А
Отключает электричество при КЗ либо перегрузках. Позволяет на короткий срок отключать/включать электричество в случае ремонта и монтажа. Рабочее напряжение 690В. Провода присоединяются спереди и сзади. Совместим с иными видами автоматических устройств отключения тока. Поставляется в стационарном и выдвижном вариантах и подходит для встраивания в шкаф любого образца. Предусмотрены ручной и моторный приводы. Наряду с кабелями с наконечниками монтируется на кабели, где они отсутствуют. Используется в диапазоне -20…+70℃. Потребляемая мощность 13,9 А (стационарный) и 11,9 А (выдвижной).
ВА50-43 Про до 800А
Оперативно размыкает цепь при замыканиях и перегрузках. Предназначен для установки в распредщитах, используемых на промышленных предприятиях и в коммунальном хозяйстве. Очень надежен при обслуживании производственных электроустановок. Оснащен электромагнитным приводом. Рекомендован к установке на высотах до 4300 м. Нормально функционирует при температурах от -20 до +70℃. Механическая износостойкость на уровне 10 тыс. циклов, электрическая – 3 тыс. циклов. Обеспечена защита от попыток несанкционированной активации. Реализованы решения для безопасности персонала.
ВА50-43 Про до 1000А
Автоматический выключатель с импульсным напряжением 8 кВ спроектирован для работы в стандартном режиме и коммутации на случай коротких замыканий и перегрузок. Предназначен для распредщитов и энергоустановок с напряжением не более 690В с частотой переменного тока 50/60 Гц. Благодаря универсальности востребован в промышленном секторе, сельском и коммунальном хозяйстве. Часто применяются на подстанциях. Реализуются в выдвижном и стационарном вариантах. Оснащается ручным либо моторным приводом. Защита реализована по стандарту IP20.
ВА50-43 Про до 1600А
Одна из последних разработок предприятия «Контактор» для использования в современных зданиях и на предприятиях. ВА50-43 Про 1600А – своего рода мини-распредщит. Защищает потребителя от КЗ, перегрузок и удобен для решения оперативных рабочих задач. Оборудован тремя полюсами. Рабочее напряжение – 690 В. Максимальное импульсное – 8 кВ. Ресурс общей производительности – 6300 циклов ВО с аналогичными показателями для вспомогательных контактов, тогда как главные контакты рассчитаны на 1250 циклов ВО. Допускается использование прибора в условиях холода (-50℃) и жары (+40℃). Сейсмостойкость – 9 баллов.
Страна производитель: Россия
Завод изготовитель: АО "Контактор" г. Ульяновск.
Предлагаем весь модельный ряд автоматических выключателей ВА50 43Про с указанием функциональных преимуществ интересующих образцов. Обращайтесь к нашим менеджерам, они помогут вам выбрать и заказать оборудование по выгодной цене!
-
Наименование товараДополнительная информацияЦена
-
ВА50-43 Про (Н) 630А
Ручной / Электромагнитный привод -
ВА50-43 Про (П) 630А
Ручной / Электромагнитный привод -
ВА50-43 Про (Н) 800А
Ручной / Электромагнитный привод -
ВА50-43 Про (П) 800А
Ручной / Электромагнитный привод -
ВА50-43 Про (Н) 1000А
Ручной / Электромагнитный привод -
ВА50-43 Про (П) 1000А
Ручной / Электромагнитный привод -
ВА50-43 Про (Н) 1600А
Ручной / Электромагнитный привод -
ВА50-43 Про (П) 1600А
Ручной / Электромагнитный привод
