Насос Гном 16-16Тр
В наличии на складе Насос ГНОМ 10-10 220в и Насос ГНОМ 16-16 220в. Цены смотрите ниже.
| Подача | 16 м³/ч (4,44 л/с) |
| Напор | 16 м |
| Мощность электродвигателя | 2,2 кВт |
| Напряжение сети | 380 В, 50 Гц, трёхфазная сеть |
| Поплавковый выключатель | нет, по заказу — отдельный |
Гном 16-16Тр — погружной дренажный электронасос-моноблок с трёхфазным электродвигателем 2,2 кВт на 380 В. Номинальная рабочая точка — подача 16 м³/ч при напоре 16 м.
Насос откачивает загрязнённую воду из котлованов и резервуаров: допускаются твёрдые частицы до 5 мм, не более 10 % по массе, при температуре воды до +60 °C. Корпусные детали и рабочее колесо чугунные, полость электродвигателя отделена от проточной части масляной камерой и манжетами, а охлаждается двигатель перекачиваемой водой — поэтому насос работает только полностью погружённым.
Исполнение «Тр» рассчитано на воду температурой до +60 °C. Насос поставляется со шнуром питания 10 м со свободным концом и подключается только через автоматический выключатель с комбинированным термомагнитным расцепителем. Поплавкового выключателя в насосе нет — станцию управления и защиты и поплавковый выключатель с кабелем 10 м поставляют по заказу. Напорный патрубок рассчитан на гибкий шланг, запорная и обратная арматура не нужна.
Цена по запросу
доступен для заказа
от 11 980 руб.
- Все характеристики
- Условное обозначение
- Размеры и схема
- Назначение и эксплуатация
- Подбор насоса
- Как заказать
- Оплата
- Доставка
- Гарантия
Технические характеристики насоса Гном 16-16Тр
| Подача | 16 м³/ч (4,44 л/с) |
| Напор | 16 м |
| Мощность электродвигателя | 2,2 кВт |
| Напряжение сети | 380 В, 50 Гц, трёхфазная сеть |
| Поплавковый выключатель | нет, по заказу — отдельный |
| Номинальный ток | 3,5 А |
| Частота вращения | 3000 об/мин |
| КПД электронасоса | 40 % |
| Перекачиваемая среда | загрязнённая вода плотностью до 1100 кг/м³ |
| Температура воды | до +60 °C |
| Твёрдые включения | до 5 мм, не более 10 % по массе |
| Глубина погружения | до 7 м |
| Режим работы | продолжительный, при полном погружении |
| Шнур питания | 10 м, со свободным концом |
| Материал корпуса и рабочего колеса | чугун |
| Страна производитель | Россия |
| Габаритные размеры (L × B × H) | 245 × 180 × 420 мм |
| Масса | не более 24,0 кг (без шнура питания) |
Обозначение при заказе: Электронасос Гном 16-16Тр, 380 В ТУ 3631-025-05747979-2003
- Гном — торговое наименование серии;
- 16 — номинальная подача, м³/ч;
- 16 — номинальный напор, м;
- Тр — для воды температурой до +60 °C; без обозначения — до +35 °C;
- 380 В — номинальное напряжение трёхфазной сети.
У однофазных насосов на 220 В на этом месте стоит индекс «Д» — встроенный поплавковый выключатель.

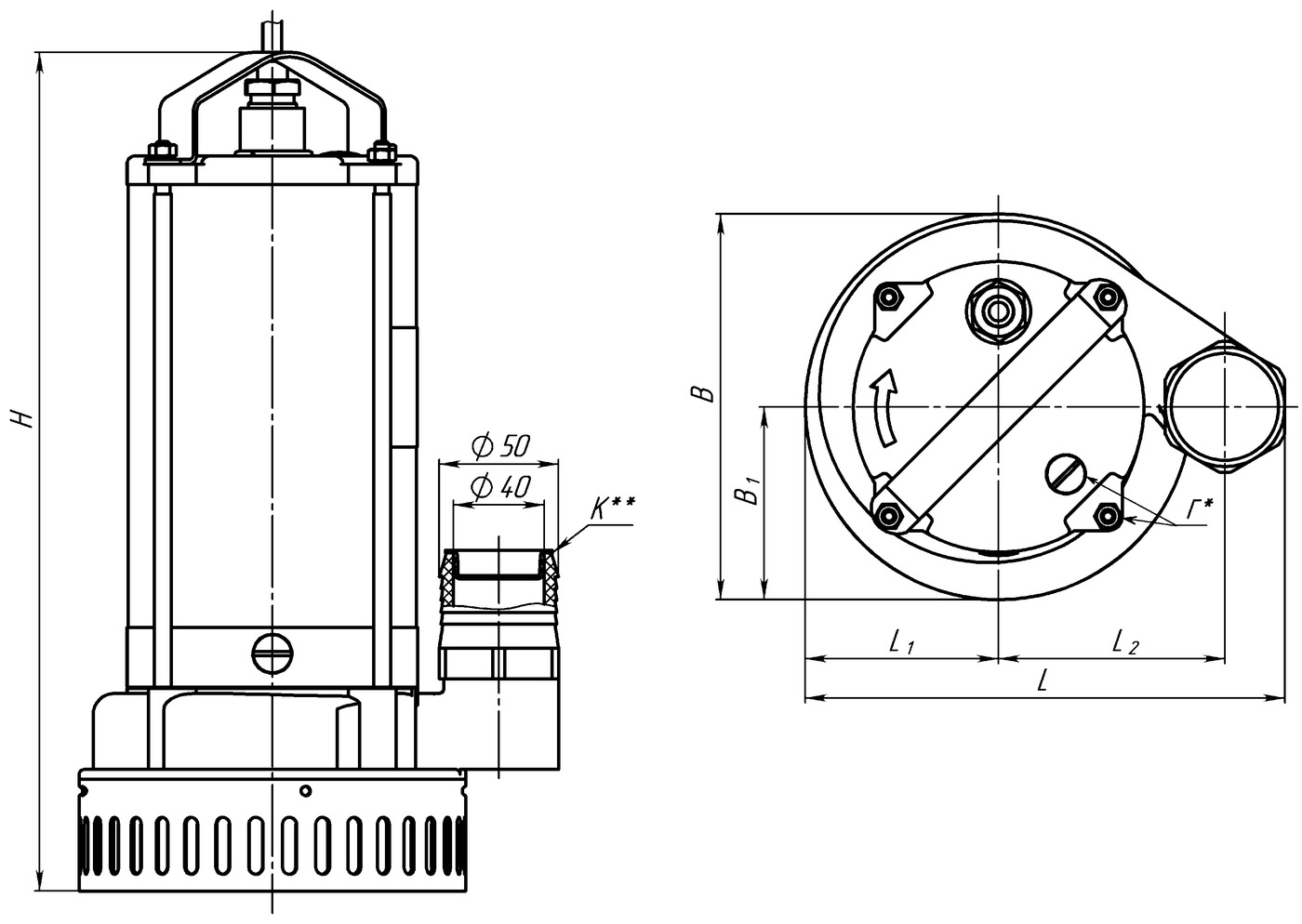

Габаритные и присоединительные размеры
Нажмите на рисунок, чтобы увеличить
Рисунок общий для насосов серии; размеры Гном 16-16Тр — в таблице. Г* — место гарантийного, К** — консервационного пломбирования.
| Размер | Значение, мм |
| H — высота | 420 |
| L — габаритная длина | 245 |
| L1 | 90 |
| L2 | 115 |
| B — ширина | 180 |
| B1 | 85 |
| Диаметры на напорном патрубке | Ø50 и Ø40 |
Масса — не более 24,0 кг без шнура питания.

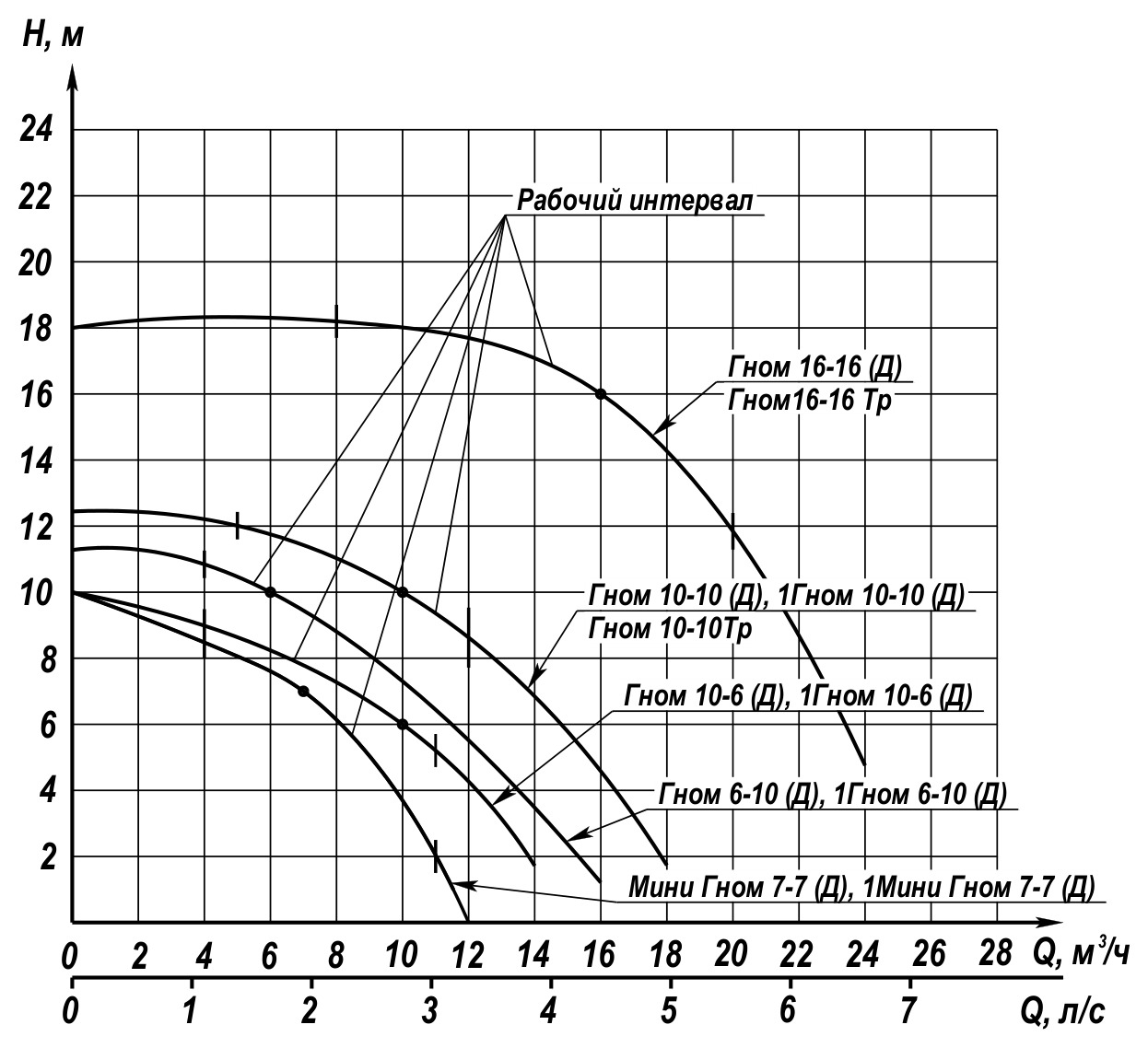

Напорная характеристика
Нажмите на рисунок, чтобы увеличить
Кривая «Гном 16-16 Тр»: номинальная точка — 16 м³/ч при напоре 16 м. Насос эксплуатируют в пределах рабочего интервала, отмеченного на кривой.
Условия применения
- перекачиваемая среда — загрязнённая вода плотностью до 1100 кг/м³, твёрдые механические примеси до 10 % по массе, частицы до 5 мм плотностью до 2500 кг/м³;
- температура воды — до +60 °C;
- глубина погружения — до 7 м, внешнее давление жидкости — до 0,1 МПа (1 кгс/см²);
- режим работы — продолжительный; климатическое исполнение У* по ГОСТ 15150-69, для работы в воде.
Ограничения
- при работе насос полностью погружён в перекачиваемую жидкость; длительная работа с перекрытой подачей не допускается;
- нельзя перекачивать взрывоопасные и легковоспламеняющиеся жидкости, кислоты и щёлочи; насос не предназначен для помещений со взрывоопасными смесями или горючей пылью;
- переносить, поднимать и опускать насос — за ручку и трос, не за шнур питания; работа при людях в котловане или резервуаре запрещена.
Монтаж
- насос опускают на тросе; на песчаном или илистом дне его ставят на прочную подложку или подвешивают выше дна, наклон опоры — не более 10°;
- гибкий шланг надевают на напорный патрубок и крепят хомутами в двух местах; внутренний диаметр шланга — по размеру патрубка, слив свободный, без перегибов;
- насос заземляют жёлто-зелёной жилой шнура питания.
Назначенный срок службы — 10 лет, назначенный ресурс — 12 000 ч.
- Подача и напор — рабочая точка системы должна лежать на кривой «Гном 16-16 Тр» в пределах рабочего интервала (раздел «Размеры и схема»).
- Питание — трёхфазная сеть 380 В, 50 Гц; однофазные исполнения на 220 В есть у насосов Гном 6-10, 10-6, 10-10 и 16-16.
- Управление — поплавкового выключателя нет; для работы по уровню по заказу поставляют поплавковый выключатель и станцию управления и защиты.
- Температура воды — до +60 °C (исполнение «Тр»).
- Включения — частицы до 5 мм; для более крупных включений нужен насос другого типа.
- Глубина — не более 7 м.
- Шланг — внутренний диаметр по напорному патрубку (раздел «Размеры и схема»).
