Насос Гном 25-20Тр
В наличии на складе Насос ГНОМ 10-10 220в и Насос ГНОМ 16-16 220в. Цены смотрите ниже.
| Подача | 25 м³/ч |
| Напор | 20 м |
| Мощность электродвигателя | 3 кВт |
| Напряжение сети | 380 В, 50 Гц, трёхфазная сеть |
| Поплавковый выключатель | нет, по заказу — отдельный |
Гном 25-20Тр — погружной дренажный электронасос-моноблок с трёхфазным электродвигателем 3 кВт на 380 В. Номинальная рабочая точка — подача 25 м³/ч при напоре 20 м.
Насос откачивает загрязнённую воду из котлованов и резервуаров: допускаются твёрдые частицы до 5 мм, не более 10 % по массе, при температуре воды до +60 °C. Двигатель с сухой обмоткой отделён от проточной части торцовым уплотнением, манжетой и разделительной масляной камерой; насос работает только полностью погружённым.
Исполнение «Тр» рассчитано на воду температурой до +60 °C. Насос поставляется со шнуром питания 10 м и патрубком под гибкий шланг и подключается только через автоматический выключатель с комбинированным термомагнитным расцепителем. Станцию управления и защиты и поплавковый выключатель с кабелем 10 м поставляют по заказу; запорная и обратная арматура не нужна.
Цена по запросу
доступен для заказа
от 11 980 руб.
- Все характеристики
- Условное обозначение
- Размеры и схема
- Назначение и эксплуатация
- Подбор насоса
- Как заказать
- Оплата
- Доставка
- Гарантия
Технические характеристики насоса Гном 25-20Тр
| Подача | 25 м³/ч |
| Напор | 20 м |
| Мощность электродвигателя | 3 кВт |
| Напряжение сети | 380 В, 50 Гц, трёхфазная сеть |
| Поплавковый выключатель | нет, по заказу — отдельный |
| Номинальный ток | 6,1 А |
| Частота вращения | 3000 об/мин |
| КПД электронасоса | 46 % |
| Перекачиваемая среда | загрязнённая вода плотностью до 1100 кг/м³ |
| Температура воды | до +60 °C |
| Твёрдые включения | до 5 мм, не более 10 % по массе |
| Глубина погружения | до 7 м |
| Режим работы | продолжительный, при полном погружении |
| Шнур питания | 10 м |
| Класс нагревостойкости изоляции | F |
| Страна производитель | Россия |
| Габаритные размеры (L × B × H) | 300 × 230 × 485 мм |
| Масса | не более 31,8 кг (без шнура питания) |
Обозначение при заказе: Электронасос Гном 25-20Тр, 380 В ТУ 3631-025-05747979-2003
- Гном — торговое наименование серии;
- 25 — номинальная подача, м³/ч;
- 20 — номинальный напор, м;
- Тр — для воды температурой до +60 °C; без обозначения — до +35 °C;
- 380 В — номинальное напряжение трёхфазной сети.

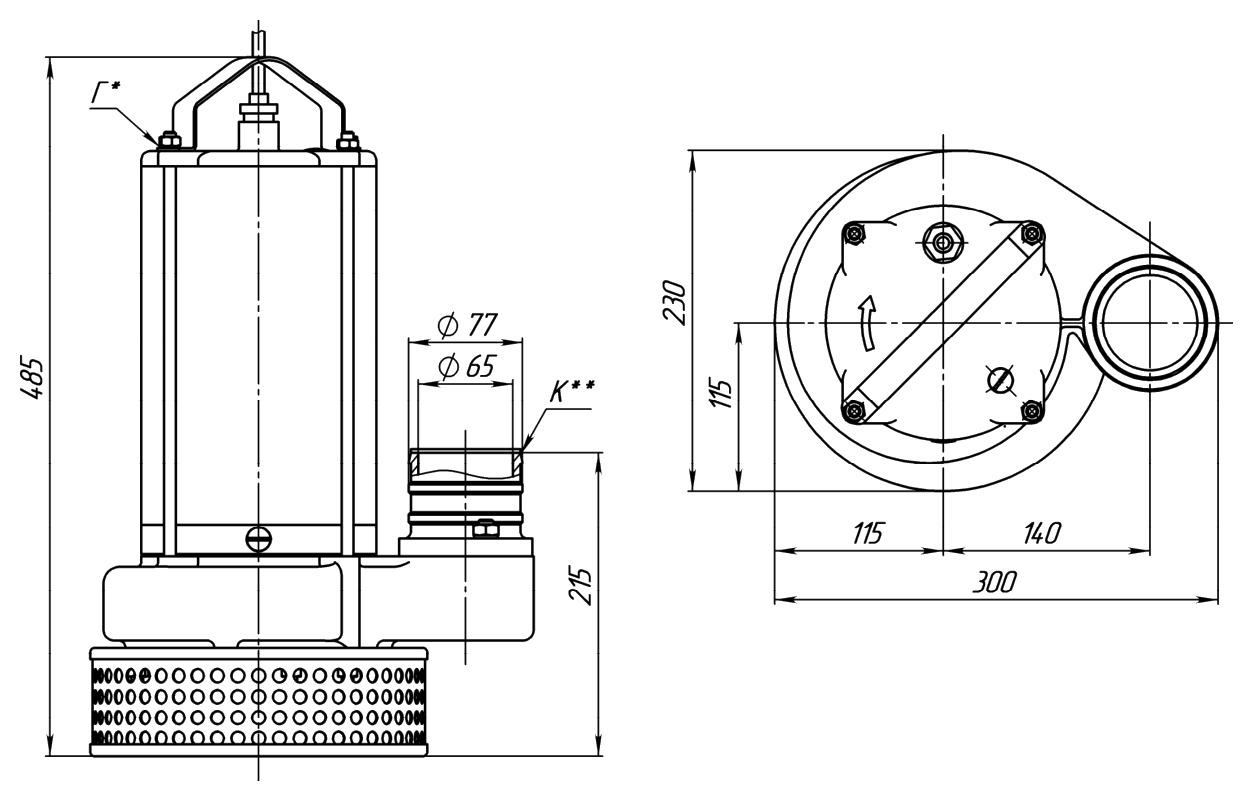

Габаритные и присоединительные размеры
Нажмите на рисунок, чтобы увеличить
Размеры нанесены на рисунке и повторены в таблице. Г* — место гарантийного, К** — консервационного пломбирования.
| Размер | Значение, мм |
| Высота | 485 |
| Длина в плане | 300 |
| Ширина в плане | 230 |
| От оси корпуса до края в плане | 115 |
| От оси корпуса до оси напорного патрубка | 140 |
| Высота до торца напорного патрубка | 215 |
| Диаметры на напорном патрубке | Ø77 и Ø65 |
Масса — не более 31,8 кг без шнура питания.
Напорная характеристика
Нажмите на рисунок, чтобы увеличить
Кривая «Гном 25-20Тр»: номинальная точка — 25 м³/ч при напоре 20 м. Эксплуатация допускается в пределах всей напорной характеристики; рабочий интервал на кривой — наиболее экономичный режим.
Условия применения
- перекачиваемая среда — загрязнённая вода плотностью до 1100 кг/м³, твёрдые механические примеси до 10 % по массе, частицы до 5 мм плотностью до 2500 кг/м³;
- температура воды — до +60 °C;
- глубина погружения — до 7 м, внешнее давление жидкости — до 0,1 МПа (1 кгс/см²);
- режим работы — продолжительный; климатическое исполнение У* по ГОСТ 15150-69, для работы в воде.
Ограничения
- при работе насос полностью погружён в перекачиваемую жидкость; длительная работа с перекрытой подачей не допускается;
- нельзя перекачивать взрывоопасные и легковоспламеняющиеся жидкости, кислоты и щёлочи; насос не предназначен для помещений со взрывоопасными смесями или горючей пылью;
- переносить насос — только за ручку, не за шнур питания; работа при людях в котловане или резервуаре запрещена.
Монтаж
- насос опускают подъёмным устройством; на песчаном или илистом дне его ставят на прочную подложку или подвешивают выше дна, наклон опоры — не более 10°; наибольшая подача — при вертикальной установке;
- гибкий шланг присоединяют через патрубок из комплекта; внутренний диаметр шланга — по размеру патрубка, слив свободный, без перегибов;
- насос заземляют жёлто-зелёной жилой шнура питания; защиту от перегрузки настраивают по номинальному току;
- направление вращения проверяют двумя пробными пусками: правильному направлению соответствует больший напор, при необходимости меняют местами две фазы.
Назначенный срок службы — 10 лет, назначенный ресурс — 12 000 ч.
- Подача и напор — рабочая точка системы должна лежать на кривой «Гном 25-20Тр» в пределах рабочего интервала (раздел «Размеры и схема»).
- Питание — трёхфазная сеть 380 В, 50 Гц, через автоматический выключатель с термомагнитным расцепителем.
- Управление — поплавкового выключателя нет; для работы по уровню по заказу поставляют поплавковый выключатель и станцию управления и защиты.
- Температура воды — до +60 °C (исполнение «Тр»).
- Включения — частицы до 5 мм; для более крупных включений нужен насос другого типа.
- Глубина — не более 7 м.
- Шланг — внутренний диаметр по напорному патрубку (патрубок входит в комплект).
