ВА50-45 Про

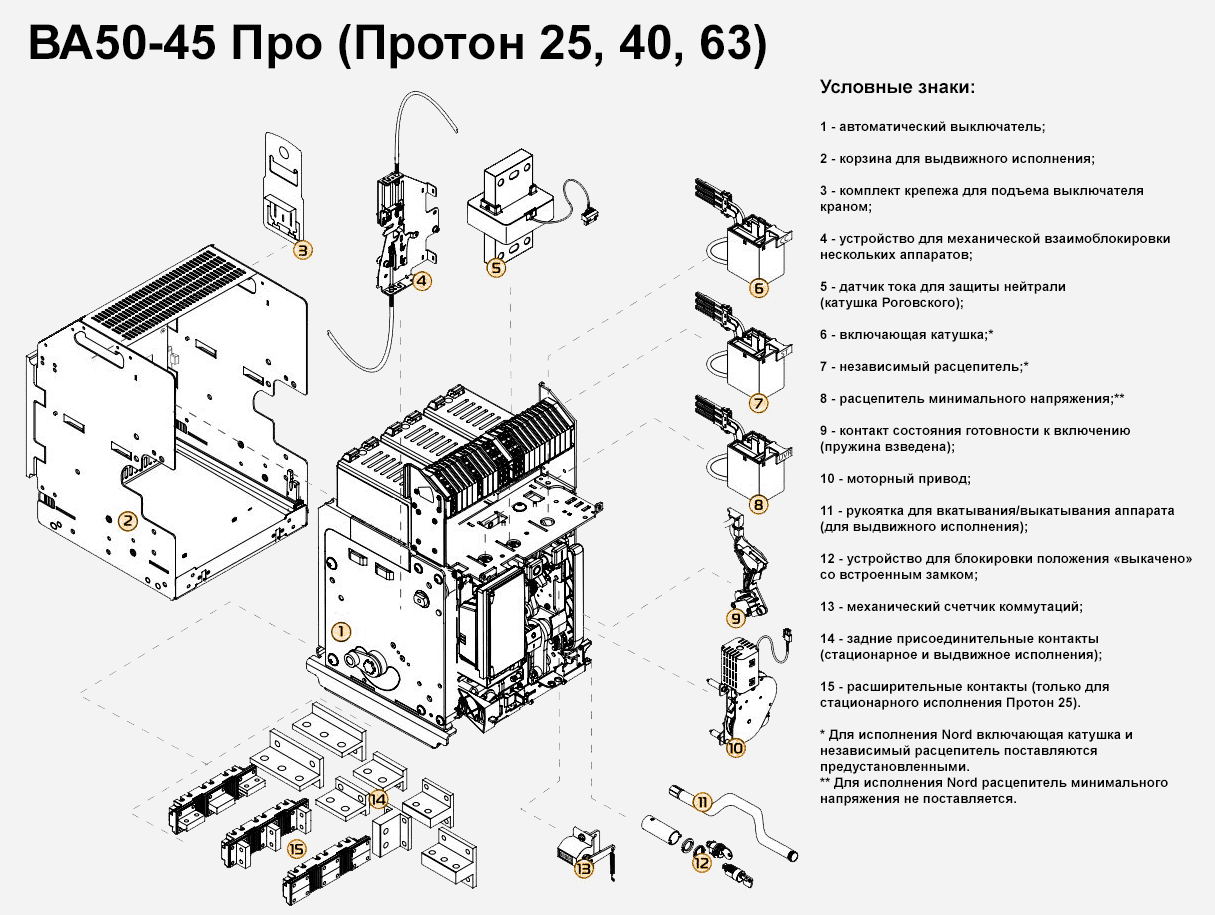

Автоматические выключатели ВА50-45 Про (Протон) имеют ряд отличий в сравнении с устройствами более ранних версий. Прежде всего, их отличает компактность, благодаря чему нет проблем с размещением автомата в шкафу стандартного образца. Дизайн выключателя более продуман, а используемые материалы лучшего качества. Основные пользователи: предприятия и промышленность. Выключатели эффективно предохраняют от перегрузок и КЗ. Отмечается надежность в случаях падения напряжения ниже пороговых значений. Установка и отладка автоматов выполняется в отсутствии напряжения в основной и дополнительных цепях. С целью присоединения применяют шины горизонтального, вертикального и плоского типа. При необходимости устройство оснащается целым рядом вспомогательных приспособлений. Помимо моторного привода комплектуется минимальным и независимым расцепителем напряжения, катушкой включения.
Преимущества серии
- Представляют категорию продуктов высокого качества.
- Надёжны в использовании.
- Нет сложностей при установке и в работе.
- Доступная стоимость.
Конструкция ВА50-45 Про разрешает селективное подключение с другими доступными на рынке автоматами завода «Контактор», выпущенными ранее. Пользователям предлагается неподвижная и выдвижная версия автоматов.
Автоматические выключатели серии ВА50-45 Про: Технические характеристики
| Согласно МЭК 60947-2 | Протон 16 | Протон 25 | Протон 40 | Протон 63 | ||
| Число полюсов | 3Р | |||||
| Номинальный ток In, A | 630; 800; 1000; 1250; 1600 | 630; 800; 1000; 1250; 1600; 2000; 2500 | 3200; 4000 | 630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000 | 5000; 6300 | |
| Номинальное напряжение изоляции Ui, В | 1000 | |||||
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 12 | |||||
| Номинальное рабочее напряжение при 50/60 Гц Ue, В | 690 | |||||
| Габарит | 4 | 1 | 2 | 2 | 3 | |
| Номинальная предельная наибольшая отключающая способность Icu, кА | ~230 В | 50 | 65 | 65 | 100 | 100 |
| ~415 В | 50 | 65 | 65 | 100 | 100 | |
| ~500 В | 50 | 65 | 65 | 100 | 100 | |
| ~600 В | 42 | 60 | 65 | 75 | 75 | |
| ~690 В | 42 | 55 | 65 | 65 | 65 | |
| Номинальная рабочая наибольшая отключающая способность Ics, % Icu | 100 | 100 | 100 | 100 | 100 | |
| Номинальная наибольшая включающая способность Icm, кА | ~230 В | 105 | 143 | 143 | 220 | 220 |
| ~415 В | 105 | 143 | 143 | 220 | 220 | |
| ~500 В | 105 | 143 | 143 | 220 | 220 | |
| ~600 В | 88 | 132 | 143 | 165 | 165 | |
| ~690 В | 88 | 121 | 143 | 143 | 143 | |
| Номинальный кратковременно выдерживаемый ток (t = 1 с) Icw, кА | ~230 В | 50 | 65 | 65 | 85 | 100 |
| ~415 В | 50 | 65 | 65 | 85 | 100 | |
| ~500 В | 50 | 65 | 65 | 85 | 100 | |
| ~600 В | 42 | 60 | 65 | 75 | 75 | |
| ~690 В | 42 | 55 | 65 | 65 | 65 | |
| Наибольшая отключающая способность в режиме IT Isu/lit, кА | ~230 В | - | 30 | 48 | 48 | 75,6 |
| ~415 В | - | 30 | 48 | 48 | 75,6 | |
| Категория применения | B | |||||
| Пригодность к разъединению | да | |||||
| Износостойкость, количество коммутационных циклов | механическая | 10000 | 10000 | 5000 | ||
| электрическая | 3000 | 5000 | 2500 | |||
| Время отключения, мс | 80 | |||||
| Время включения, мс | 80 | |||||
| Температура воздуха при эксплуатации, °С | -25 ... +70 | -25 ... +70, -50 ... +70 (для исполнения Nord) | ||||
Модельный ряд серии автоматических выключателей ВА50-45 Про
Вся линейка автоматов разработана под переменный ток. Протон 16 и Протон 25 близки по техническим характеристикам, однако первый более компактен, что выражено в уменьшенных габаритах и установочных параметрах.
Протон-16 практичен при недостаточном уровне напряжения, хорошо показал себя на проектах высокой сложности.
Протон-25 (выдвижные и стационарные) используется для обслуживания электроустановок разной мощности.
Протон-40 обеспечивает защиту сетей и электроустановок от КЗ, чрезмерных нагрузок и критических падений напряжения. Востребован в промышленном и гражданском секторе. Устанавливают на передающих электричество станциях, плотинах, в местах с высокой вероятностью скачков напряжения.
Протон-63 входит в число наиболее мощных автоматов российского электротехнического рынка. Совместим с другим оборудованием и не требует переподключения шин. Рекомендуется к использованию на промышленных и коммерческих объектах.
Страна производитель: Россия
Завод изготовитель: АО "Контактор" г. Ульяновск.
Выбирая продукты линейки ВА50-45 Про вы обоснованно обеспечиваете безопасность и экономию. Профессионализм сотрудников и понимание потребностей заказчиков – залог решения задач без задержек и недоразумений.
