Насос Иртыш НФ2 500/650.680-315/8

Условные обозначения:

Вид обозначения: Иртыш НФ2 500/650.680.[X5]-[X6]-315/8-[X12][X13][X14]

• Иртыш — серия насосов;
• Н — наружный («сухой») электродвигатель;
• Ф — гидравлическая часть для сточных вод;
• 2 — двухканальное закрытое рабочее колесо (позиция [X1] зафиксирована этим исполнением);
• 500 — номинальный диаметр напорного патрубка, мм;
• 650 — номинальный диаметр рабочего колеса, мм;
• 680 — фактический диаметр рабочего колеса, мм;
• [X5] — конструктивное исполнение проточной части; без кода — штатное исполнение;
• [X6] — длина кабеля по специальному заказу, м; без кода кабель в комплект поставки не входит;
• 315 — номинальная мощность электродвигателя, кВт;
• 8 — число полюсов электродвигателя;
• [X12] — вариант монтажа;
• [X13] — исполнение шкафа управления;
• [X14] — способ защиты электродвигателя.

Позиции питающей сети [X7], исполнения электродвигателя [X10] и типа подключения [X11] в этой карточке пустые: она относится к общепромышленному электродвигателю на трёхфазную сеть 380 В, 50 Гц.

Вариант монтажа [X12]

Исполнение шкафа управления [X13]

Каталогизированное исполнение поставляется без шкафа управления; шкаф подбирают и заказывают отдельно.

Способ защиты электродвигателя [X14]

Исполнения этой карточки

Конструктивные особенности

Насос Иртыш НФ2 500/650.680-315/8 — одноступенчатый центробежный насос в составе агрегата на общей раме. Насосная часть установлена на кронштейне с опорой подшипников; насос и электродвигатель стоят на общей раме и соединены муфтой под защитным кожухом.

Электродвигатель общепромышленный, асинхронный, охлаждается обдувом. Напорный патрубок — Ду 500, фланцевый.

Варианты установки

• агрегат на общей раме с муфтой — исполнения 4xx.

Горизонтальный моноблок (2xx) и вертикальный моноблок (3xx) для этой позиции не каталогизированы.

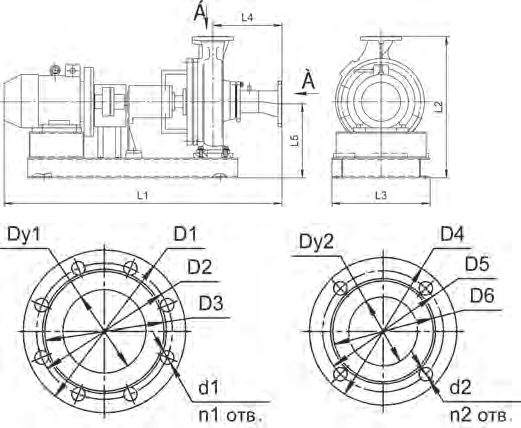

Габаритные размеры — агрегат на раме с муфтой

Чертёж относится к агрегату на общей раме: насос на кронштейне с опорой подшипников соединён с электродвигателем муфтой (код монтажа 4, обозначения 4xx). Групповой заводской чертёж применяется с размерной строкой этого насоса. Номеров позиций на нём нет.

Рабочие характеристики

Номинальная рабочая точка — подача 2700 м³/ч при напоре 26 м. Заводские графики характеристик для этой позиции не опубликованы.

Назначение

Насос Иртыш НФ2 500/650.680-315/8 предназначен для перекачивания бытовых и промышленных загрязнённых жидкостей — фекальных и сточных вод, промышленных стоков. Закрытое канальное колесо рассчитано на коротковолокнистые включения.

Насос устанавливают в сухом машинном зале на фундамент; жидкость подводится по всасывающему трубопроводу. Перед пуском проточную часть и всасывающую линию заполняют перекачиваемой жидкостью либо обеспечивают подпор.

Условия эксплуатации

• водородный показатель перекачиваемой жидкости — pH 6,0–9,0;
• плотность жидкости — до 1100 кг/м³;
• температура перекачиваемой жидкости — до 75 °C;
• неабразивные взвешенные частицы — до 2 % по массе;
• абразивные частицы — до 1 % по объёму, размером до 5 мм, микротвёрдостью до 9000 МПа;
• климатическое исполнение насоса — УХЛ4 по ГОСТ 15150; температура окружающего воздуха — от +1 до +40 °C;
• работа «на сухую» и на закрытую напорную задвижку дольше одной минуты не допускается;
• работа допускается только в пределах рабочей части заводской гидравлической характеристики.

Защита и управление

Исполнение поставляется без встроенной защиты электродвигателя. Шкаф управления в комплект каталогизированных исполнений не входит и подбирается отдельно; при работе без шкафа с полным набором защит гарантия завода на отказы по причине нереализованных защит не распространяется.

Подбор насоса

Насос Иртыш НФ2 500/650.680-315/8 соответствует одной рабочей точке серии — 2700 м³/ч при напоре 26 м. Перед заказом расчётную точку системы сверяют с характеристикой модели, а исполнение — с условиями объекта.

1. Подача Q и напор H — расчётную точку сверяют с характеристикой модели при заказе.
2. Состав перекачиваемой среды — pH, плотность, температура, доля абразивных и волокнистых включений.
3. Размер включений — наибольший размер проходящих частиц для этой позиции уточняют при заказе.
4. Трубопроводы — напорный патрубок Ду 500.
5. Вариант монтажа — агрегат на раме с муфтой (4xx).
6. Защита двигателя — без защиты (код 0).
7. Шкаф управления — в каталогизированные исполнения не входит, подбирается отдельно.
8. Питание — трёхфазная сеть 380 В, 50 Гц.

Если рабочая точка или условия выходят за пределы этого исполнения, подбирают другую позицию серии Иртыш НФ/НФС, а не выводят насос за рабочую часть его характеристики.
