Крановый электродвигатель МТН 412-6
Большинство позиций в наличии! Исполнение фланец или 2 вала срок 2-5 дней. Цены низкие. Отправим ТК в любой регион РФ и СНГ.
| Мощность при ПВ 40 % | 30 кВт |
| Частота вращения | 960 об/мин |
| Число полюсов | 6 (синхронная частота 1000 об/мин) |
| Номинальный ток статора при 380 В | 66,0 А |
| Ток ротора | 72,0 А |
МТН 412-6 (в каталогах также MTH 412-6) — крановый асинхронный трёхфазный электродвигатель с фазным ротором мощностью 30 кВт при ПВ 40 % и частотой вращения 960 об/мин; синхронная частота 1000 об/мин (6 полюсов), изоляция обмоток класса нагревостойкости H.
Двигатели MTF и МТН рассчитаны на повторно-кратковременный режим S3 с частыми пусками и работают в приводах подъёмно-транспортных механизмов — мостовых, козловых и башенных кранов, электрических лебёдок. Обмотка ротора выведена на контактные кольца: пуск и регулирование скорости выполняют через сопротивление в цепи ротора, блок резисторов подбирают по току и напряжению ротора.
Позиция охватывает исполнения на лапах и комбинированные (лапы и фланец) с коническим концом вала — IM1003, IM1004, IM2003, IM2004; исполнение по монтажу, напряжение сети и климатическое исполнение указывают при заказе. Двигатель MTF 412-6 с изоляцией класса F имеет те же номинальные данные и присоединительные размеры и оформлен отдельной позицией.
Цена по запросу
доступен для заказа
от 62 700 руб.
- Все характеристики
- Условное обозначение
- Размеры и схема
- Подбор и подключение
- Как заказать
- Оплата
- Доставка
- Гарантия
Технические характеристики электродвигателя МТН 412-6
| Мощность при ПВ 40 % | 30 кВт |
| Частота вращения | 960 об/мин |
| Число полюсов | 6 (синхронная частота 1000 об/мин) |
| Номинальный ток статора при 380 В | 66,0 А |
| Ток ротора | 72,0 А |
| Напряжение ротора | 273 В |
| КПД | 87 % |
| Коэффициент мощности cos φ | 0,79 |
| Кратность максимального момента Mmax/Mном | 2,8 |
| Альтернативное обозначение | MTH 412-6 |
| Тип ротора | фазный, с контактными кольцами |
| Класс нагревостойкости изоляции | H |
| Номинальный режим работы | S3, ПВ 40 % |
| Напряжение сети | 380 В или 220/380 В, 50 Гц |
| Исполнение по способу монтажа | IM1003, IM1004, IM2003, IM2004 |
| Высота оси вращения | 225 мм |
| Диаметр конца вала | 65 мм (конический, резьба М42×3) |
| Длина конца вала | 140 мм |
Вид обозначения: МТН 412-6 [X1]
- МТ — серия крановых асинхронных электродвигателей; отсутствие буквы К после МТ означает фазный ротор (МТК — с короткозамкнутым ротором);
- Н — класс нагревостойкости изоляции (у MTF — класс F);
- 412 — типоразмер (габарит) двигателя;
- 6 — число полюсов: синхронная частота вращения 1000 об/мин;
- [X1] — климатическое исполнение и категория размещения по ГОСТ 15150-69 (например, У1) — указывается при заказе.
Написание МТН кириллицей и MTH латиницей обозначает один и тот же двигатель.
Исполнения по способу монтажа
| Код | Исполнение |
| IM1003 | на лапах, один конический конец вала |
| IM1004 | на лапах, два конических конца вала |
| IM2003 | лапы и фланец, один конический конец вала |
| IM2004 | лапы и фланец, два конических конца вала |

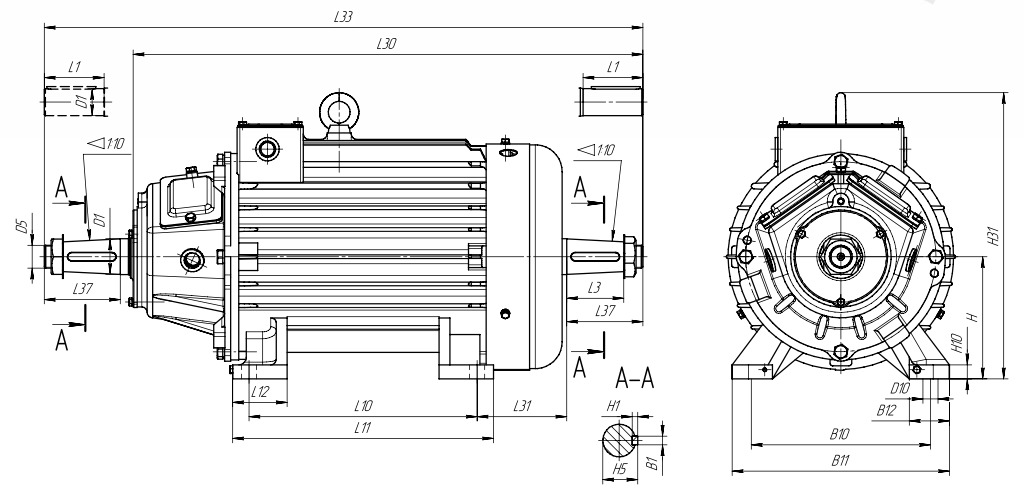

На лапах — IM1003, IM1004
Нажмите на рисунок, чтобы увеличить
| Размер | Значение, мм |
| L30 | 945 |
| L33 | 1102 |
| H31 | 537 |
| B10 | 330 |
| B11 | 400 |
| L10 | 420 |
| D1 — диаметр конца вала | 65 |
| D5 — резьба конца вала | М42×3 |
| L3 | 105 |
| D10 — диаметр отверстий в лапах | 28 |
| B1 — ширина шпонки | 16 |

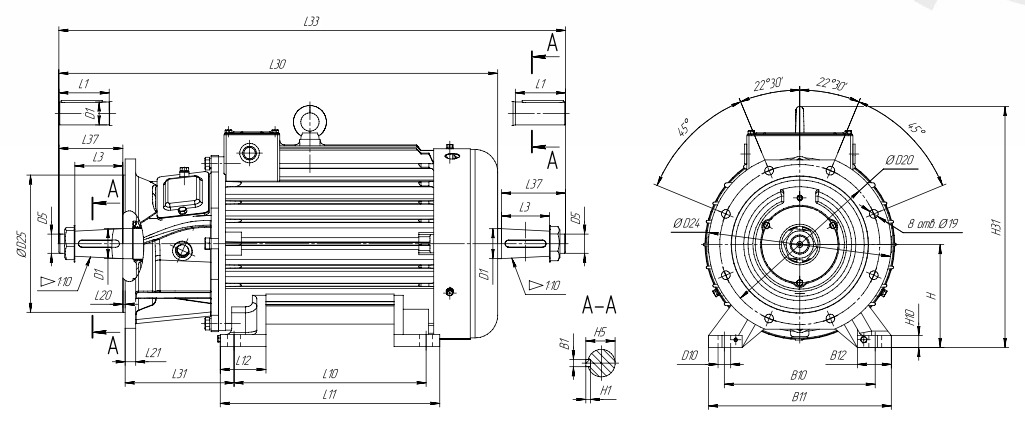

Лапы и фланец — IM2003, IM2004
Нажмите на рисунок, чтобы увеличить
| Размер | Значение, мм |
| L30 | 953 |
| L33 | 1102 |
| H31 | 537 |
| L31 | 238 |
| D20 | 350 |
| D22 | 19 |
| D24 | 400 |
| D25 | 300 |
| L20 | 5 |
| L21 | 23 |
Остальные размеры — как у исполнения на лапах.
Габаритные размеры и масса двигателей разных изготовителей могут отличаться; при замене сверяйте высоту оси (225 мм), конец вала (Ø65 × 140 мм) и расстояния между отверстиями в лапах (330 × 420 мм) с установленным двигателем.
Подбор
- Мощность — 30 кВт указаны для номинального режима S3 с ПВ 40 %; мощность подбирают по фактическому ПВ механизма.
- Частота вращения — 960 об/мин (6 полюсов).
- Ротор — ток 72,0 А и напряжение 273 В определяют пусковое сопротивление (блок резисторов) и аппаратуру управления.
- Монтаж — IM1003, IM1004, IM2003, IM2004: на лапах или с фланцем, один или два конических конца вала.
- Изоляция — класс H (МТН 412-6) или F (MTF 412-6).
- Сеть — 380 В или 220/380 В, 50 Гц.
- Климатическое исполнение — по месту установки, например У1 для открытого воздуха.
- Замена — сверить высоту оси (225 мм), вал (Ø65 × 140 мм) и отверстия в лапах с чертежом.
Подключение
- статор: двигатель на одно напряжение (380 В) имеет 3 выводных конца, на два напряжения (220/380 В) — 6; схема соединения обмоток — на внутренней стороне крышки клеммной коробки;
- ротор: обмотка выведена на контактные кольца и через щёточный узел подключается к пусковому и регулировочному сопротивлению;
- номинальные данные конкретного двигателя — на заводской табличке и в паспорте.
