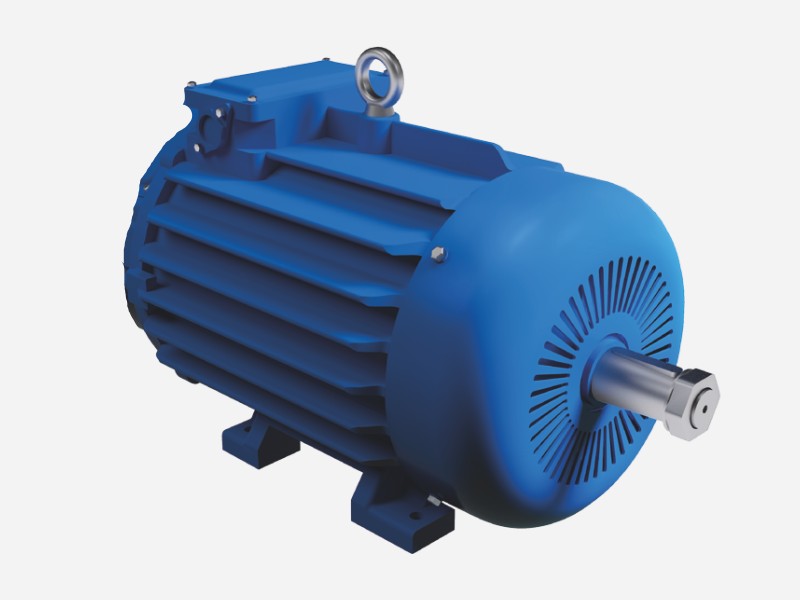

Крановый электродвигатель МТКН 311-8
Большинство позиций в наличии! Исполнение фланец или 2 вала срок 2-5 дней. Цены низкие. Отправим ТК в любой регион РФ и СНГ.
| Мощность при ПВ 40 % | 7,5 кВт |
| Частота вращения | 695 об/мин |
| Число полюсов | 8 (синхронная частота 750 об/мин) |
| Номинальный ток статора при 380 В | 21 А |
| КПД | 80,5 % |
МТКН 311-8 (в каталогах также MTKH 311-8) — крановый асинхронный трёхфазный электродвигатель с короткозамкнутым ротором мощностью 7,5 кВт при ПВ 40 % и частотой вращения 695 об/мин; синхронная частота 750 об/мин (8 полюсов), изоляция обмоток класса нагревостойкости H.
Двигатели МТКН и MTKF рассчитаны на повторно-кратковременный режим S3 с частыми пусками и работают в подъёмно-транспортных механизмах — кранах и лебёдках — и в приводе металлургических агрегатов. Ротор короткозамкнутый: контактных колец, щёток и пускового сопротивления в цепи ротора нет. Пусковой ток — 4,2 номинального (около 88 А при 380 В), пусковой момент — 3,3 номинального, максимальный — 3,4 номинального.
Позиция охватывает исполнения на лапах и комбинированные (лапы и фланец) — IM1001, IM1002, IM2001, IM2002; исполнение по монтажу, напряжение сети и климатическое исполнение указывают при заказе. Двигатель MTKF 311-8 с изоляцией класса F имеет те же номинальные данные и присоединительные размеры и оформлен отдельной позицией.
Цена по запросу
доступен для заказа
от 62 700 руб.
- Все характеристики
- Условное обозначение
- Размеры и схема
- Подбор и подключение
- Как заказать
- Оплата
- Доставка
- Гарантия
Технические характеристики электродвигателя МТКН 311-8
| Мощность при ПВ 40 % | 7,5 кВт |
| Частота вращения | 695 об/мин |
| Число полюсов | 8 (синхронная частота 750 об/мин) |
| Номинальный ток статора при 380 В | 21 А |
| КПД | 80,5 % |
| Коэффициент мощности cos φ | 0,63 |
| Кратность пускового тока Iп/Iн | 4,2 |
| Кратность пускового момента Мп/Мн | 3,3 |
| Кратность максимального момента Мmax/Мн | 3,4 |
| Альтернативное обозначение | MTKH 311-8 |
| Тип ротора | короткозамкнутый |
| Класс нагревостойкости изоляции | H |
| Номинальный режим работы | S3, ПВ 40 % |
| Напряжение сети | 380 В или 220/380 В, 50 Гц |
| Исполнение по способу монтажа | IM1001, IM1002, IM2001, IM2002 |
| Высота оси вращения | 180 мм |
| Диаметр конца вала | 50 мм |
| Длина конца вала | 110 мм |
| Масса | 200 кг |
Вид обозначения: МТКН 311-8 [X1]
- МТ — серия крановых асинхронных электродвигателей;
- К — короткозамкнутый ротор (без буквы К — фазный ротор с контактными кольцами);
- Н — класс нагревостойкости изоляции (у MTKF — класс F);
- 311 — типоразмер (габарит) двигателя;
- 8 — число полюсов: синхронная частота вращения 750 об/мин;
- [X1] — климатическое исполнение и категория размещения по ГОСТ 15150-69 (например, У1) — указывается при заказе.
Написание МТКН кириллицей и MTKH латиницей обозначает один и тот же двигатель.
Исполнения по способу монтажа
| Код | Исполнение |
| IM1001 | на лапах, один цилиндрический конец вала |
| IM1002 | на лапах, два цилиндрических конца вала |
| IM2001 | лапы и фланец, один цилиндрический конец вала |
| IM2002 | лапы и фланец, два цилиндрических конца вала |

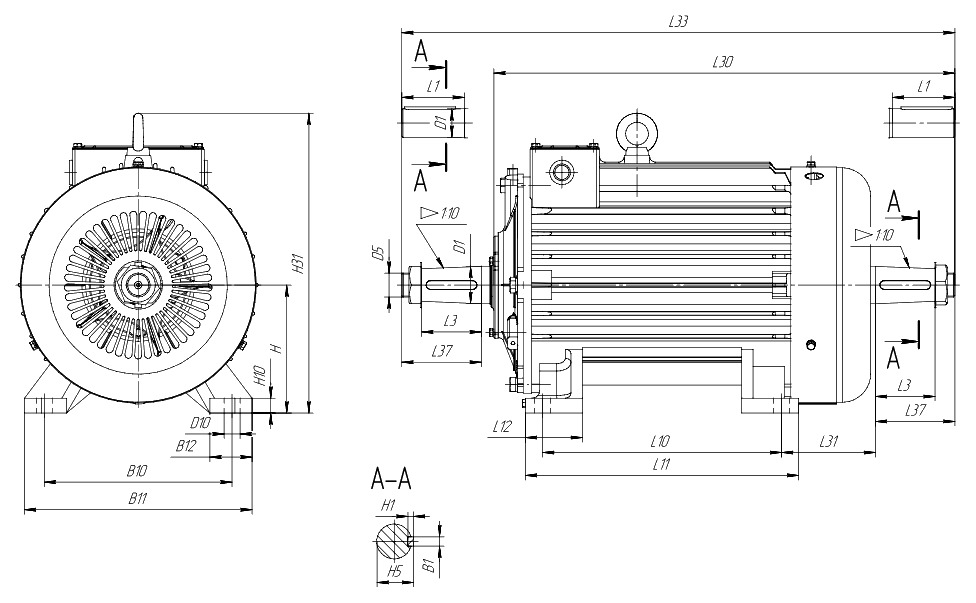

На лапах — IM1001, IM1002
Нажмите на рисунок, чтобы увеличить
| Размер | Значение, мм |
| L30 | 628 |
| L33 | 748 |
| H31 | 454 |
| B10 | 280 |
| B11 | 350 |
| L10 | 260 |
| L31 | 155 |
| H — высота оси вращения | 180 |
| D1 — диаметр конца вала | 50 |
| L1 — длина конца вала | 110 |
| D10 — диаметр отверстий в лапах | 24 |
| B1 — ширина шпонки | 14 |
| H5 | 53,5 |
| H1 | 9 |
| L11 | 320 |
| L12 | 80 |
| B12 | 67 |
| H10 | 23 |

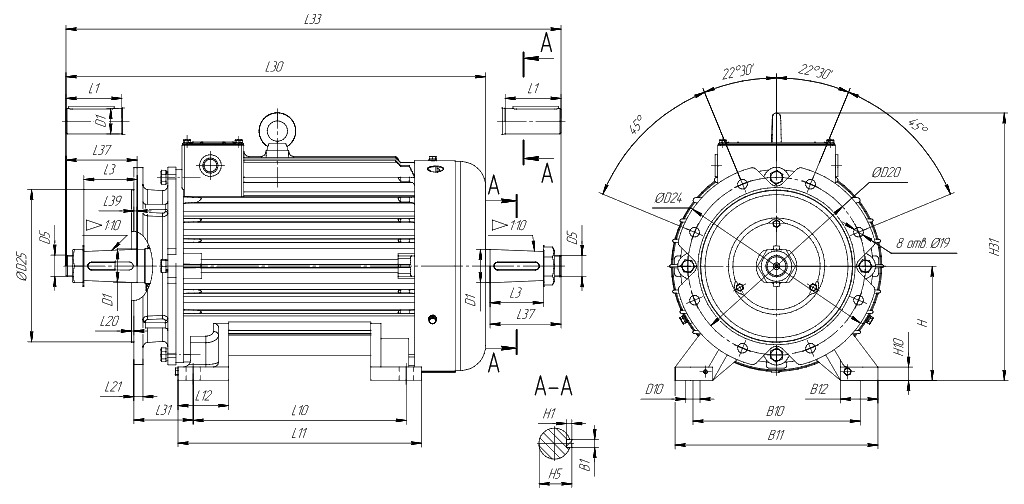

Лапы и фланец — IM2001, IM2002
Нажмите на рисунок, чтобы увеличить
| Размер | Значение, мм |
| L30 | 637 |
| L33 | 748 |
| H31 | 454 |
| L31 | 119 |
| D20 | 300 |
| D22 | 19 |
| D24 | 350 |
| D25 | 250 |
| L20 | 5 |
| L21 | 17 |
| Число отверстий во фланце | 8 |
Остальные размеры — как у исполнения на лапах.
Габаритные размеры и масса двигателей разных изготовителей могут отличаться; при замене сверяйте высоту оси (180 мм), конец вала (Ø50 × 110 мм) и расстояния между отверстиями в лапах (280 × 260 мм) с установленным двигателем.
Подбор
- Мощность — 7,5 кВт указаны для номинального режима S3 с ПВ 40 %; мощность подбирают по фактическому ПВ механизма.
- Частота вращения — 695 об/мин (8 полюсов).
- Пуск — пусковой ток в 4,2 раза больше номинального (около 88 А при 380 В): его учитывают при выборе аппаратуры защиты и проверке сети; пусковой момент — 3,3 номинального.
- Монтаж — IM1001, IM1002, IM2001, IM2002: на лапах или с фланцем, один или два конца вала.
- Изоляция — класс H (МТКН 311-8) или F (MTKF 311-8).
- Сеть — 380 В или 220/380 В, 50 Гц.
- Климатическое исполнение — по месту установки, например У1 для открытого воздуха.
- Замена — сверить высоту оси (180 мм), вал (Ø50 × 110 мм) и отверстия в лапах с чертежом.
Подключение
- статор: двигатель на одно напряжение (380 В) имеет 3 выводных конца, на два напряжения (220/380 В) — 6; схема соединения обмоток — на внутренней стороне крышки клеммной коробки;
- ротор короткозамкнутый: подключается только статор, пусковые резисторы и щёточный узел не нужны;
- номинальные данные конкретного двигателя — на заводской табличке и в паспорте.
