Мотор-редукторы 2МЧ

✅ Мотор-редукторы типа 2МЧ одно- и двух ступенчатые: 2МЧ-40, 2МЧ-63, 2МЧ-80. Доставка по РФ, отгрузка в течении 2-4 рабочих дней, звоните! Мотор-редукторы 2МЧ, купить, цена

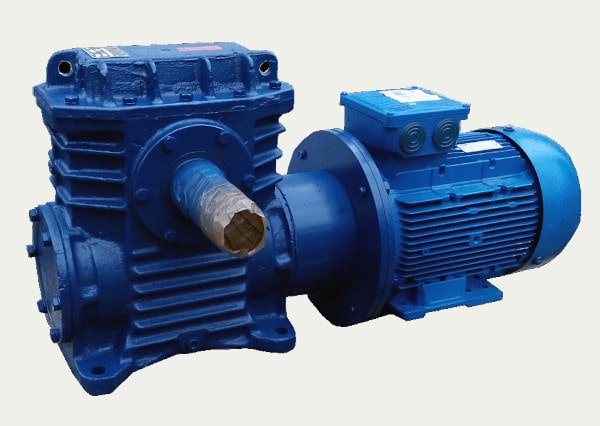

Мотор-редукторы 2МЧ одно- и двух ступенчатые применимы в роли приводов механизмов общего машиностроительного назначения. Они используются в различного рода грузоподъемниках, транспорте, обрабатывающих центрах и пр. Благодаря наличию универсальных модификаций 2МЧ-40, 2МЧ-63, 2МЧ-80 спектр решаемых задач посредством устройств данной линейки еще больше расширяется. Серия пришла на замену редукторам РЧУ, которую мотор-редукторы 2МЧ превосходят по нагрузочной способности.Редуктор 2МЧ

Условные обозначения:

МЧ2-80/160М1-1,4-12К-1-2-У3-С-380, где

МЧ –тип редуктора
2 – количество ступеней,
80 – межосевое расстояние I ступени,
160 – межосевое расстояние II ступени,
М1 – модернизированный,
1,4 – частота вращения выходного вала,
12 – вариант сборки,
К – конический конец выходного вала,
1 – вариант расположения червячной пары,
2 – категория точности редуктора,
У3 – климатическое исполнение и категория размещения,
С – заправка смазкой,
380 – рабочее напряжение.

Мотор-редукторы 2МЧ: Технические характеристики

  • Выходной вал вращается со скоростью 11,4-224об/мин.
  • Кутящий момент на выходном валу 20-200Н*м
  • Мощность двигателя от 0,12кВт до 5,5кВт.
  • Масса 10,5-49кг.
  • КПД до 75%.

Номинальная
частота
вращения
выходного
вала, об/мин

Допускаемая
радиальная
консольная
нагрузка,
приложенная
к середине
посадочной
части конца
выходного вала,
Н

 Номинальный
крутящий
момент
на выходном
валу,
Н х м ,
при ПВ , %		 КПД, %
в непрерывном
режиме с ПВ,
100%, не менее		 Типоразмер
двигателя
серииАИР		 Мощность
двигателя,
кВт		 Корректированный
уровень
звуковой мощности,
дБА,не более		 Масса
мотор-редуктора кг,
не более
40 100
Мотор-редуктор 2МЧ-40
224 1500 20 68 63В2 0,55 80 12,4
180 24 67 63В2 0,55
140 22 58 63В4 0,37
112 28 26 57 63В4 0,37
90 32 30 55 63В4 0,37
71 35 30 52 63В4 0,37
56 30 28 50 63А4 0,25
45 40 36 48 63А4 0,25
35,5 36 31 43 63А4 0,25
31 41 56В4 0,18 10,5
28 32 38 56В4 0,18
22,4 28 26 37 56А4 0,12
Мотор-редуктор 2МЧ-63
180 2400 100 80 66 80В2 2,2 83 26
140 100 71 64 80В2 2,2
80 62 80А2 1,5 80 25
112 100 60 80В2 2,2 83 26
90 59 80А2 1,5 80 25
90 125 100 66 80В4 1,5 26
71 125 90 64 80В4 1,5
112 62 80А4 1,1 25
56 125 59 80А4 1,1
100 53 71В4 0,75 22
45 125 54 80А4 1,1 25
112 49 71В4 0,75 22
35,5 125 46 71В4 0,75
100 44 71А4 0,55 21
28 125 43 71В4 0,75 22
112 41 71А4 0,55 21
22,4 125 37 71А4 0,55
18 140 100 40 71В6 0,55 22
100 38 71А6 0,37 21
14 125 90 36 71В6 0,55 22
100 34 71А6 0,37 21
11,4 112 80 30 71А6 0,37
Мотор-редуктор 2МЧ-80
224 400 180 125 75 100L2 5,5 87 49
125 74 100S2 4 83 43
180 180 71 90L2 3 38,5
125 69
140 180 66
112 180 64
125 63 80B2 2,2 33
90 250 180 67 100S4 3 43
180 66 90L4 2,2 38,5
71 250 64 100S4 3 43
180 63 90L4 2,2 38,5
56 250 61 90L4 2,2 38,5
180 59 80B4 1,5 80 33
45 250 200 57 90L4 2,2 83 38,5
200 55 80B4 1,5 80 33
35,5 250 180 50 80B4 1,5 33
180 48 80A4 1,1 31,5
28 250 48 80B4 1,5 33
180 46 80A4 1,1 31,5
22,4 224 160 41 80A4 1,1 33
160 40 71B4 0,75 28,5
18 224 38 80A4 1,1 31,5
160 37 71B4   28,5
14 260 180 38 80A6 31,5
11,4 260 36 80A6 31,5
180 35 71B6 0,55 28,5

Конструктивные особенности

Мотор-редуктор 2 МЧ включает электрический двигатель и редуктор с передачей червячного типа. Имеются узлы червячного вала и червячного колеса. Функцию корпуса подшипников тихоходного вала выполняют крышки. Закрывается корпус съемной крышкой. В моделях 52-й сборки устанавливаются по одному тихоходному и быстроходному валу, которые расположены горизонтально с перпендикулярным положением осей. В отличие от этого в агрегатах 53 сборки наряду с одним тихоходным есть два быстроходных вала. Оси в них валов располагаются по горизонтали и пересекаются под углом 90°. Для крепления могут предусматриваться отверстия на корпусе устройства или лапы, для фиксации к корпусу которых используются шпильки, втулки, гайки, шайбы. На входном вале смонтирован вентилятор с кожухом, прикрепляемым к корпусу болтовыми соединениями.

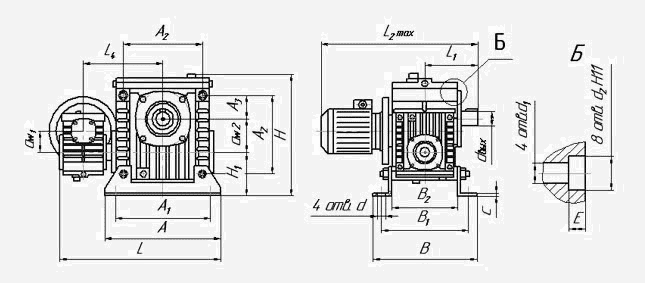

Габаритные размеры редукторов 2МЧ: МЧ2-40/63М1, МЧ2-40/80М1

Габаритные размеры редукторов 2МЧ: МЧ2-40/63М1, МЧ2-40/80М1

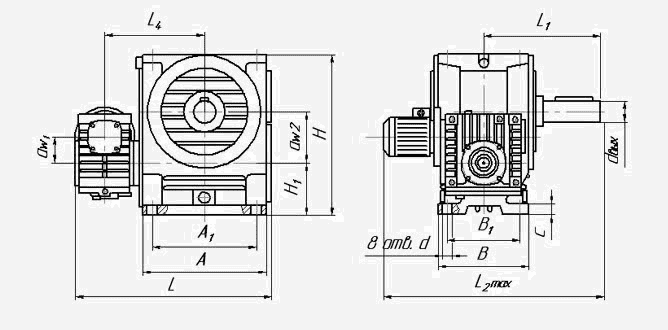

Габаритные размеры редукторов 2МЧ: МЧ2-63/100М1, МЧ2-63/125М1, МЧ2-63/160М1, МЧ2-80/160М1

Габаритные размеры редукторов 2МЧ: МЧ2-63/100М1, МЧ2-63/125М1, МЧ2-63/160М1, МЧ2-80/160М1

Тип aw1 aw2 L* L1* L2max L3* L4 A A1 A2 A3 B B1 B2 H H1 c d d1 d2 E dвх dвыхm6
МЧ2-40/63М1 40 63 333 100 571 100 173 220 180 150 45 197 165 125 232 82 5 13 10.5 16 8 16 28
МЧ2-40/80М1 40 80 388 125 596 100 208 260 225 180 50 212 185 140 267 92 5 15 12.5 18 8 16 35
МЧ2-63/100М1 63 100 420 225 739 135 221 240 200 - - 175 140 - 312 100 18 19 - - - 22 45
МЧ2-63/125М1 63 125 455 230 740 135 235 275 230 - - 230 190 - 396 111 22 19 - - - 22 55
МЧ2-80/125М1 80 125 515 230 788 160 310 275 230 - - 230 190 - 396 111 22 19 - - - 25 55
МЧ2-80/160М1 80 160 590 280 838 160 345 350 300 - - 280 230 - 500 140 30 22 - - - 25 70

Условия эксплуатации и обслуживание

  • Использование в сетях 220В и 380В с частотой 50/60Гц. По договоренности предусматриваются другие стандарты электропитания.
  • Нагрузки неизменные и изменяемые (в рамках номинального вращательного момента) однонаправленные либо реверсивные.
  • Вращение выходного вала реализовано в обе стороны без потери производительности.
  • Исполнение по климату УЗ и Т2.
  • Эксплуатация на высотах не более 1000м над поверхностью моря.
  • Неагрессивная среда с взрывобезопасными характеристиками, насыщенность непроводящей пылью не более 10мг/м3.

Обслуживать мотор-редукторы 2МЧ можно по месту установки. Через каждые 500 часов эксплуатации удаляется пыль, проверяется затяжка болтов и состояние отверстия в пробке-отдушине. После каждых 2000 часов работы рекомендуется отсоединять устройство от обслуживаемого механизма и, если нужно, отрегулировать зазоры подшипников. Можно заменить манжеты. Через каждые 4000 часов по необходимости регулируются либо заменяются подшипники и заменяется смазка.

В нашей компании вы найдете подходящие мотор-редукторы для решения различных технических задач, а также дополнительное оборудование к ним. Звоните и заказывайте редукторы 2 МЧ по выгодной цене!


  • Наименование товара
    Дополнительная информация
    Цена

  • Редуктор 2МЧ-40/63

    Мотор-редуктор серии 2МЧ с межосевым расстоянием первой ступени 40мм, и межосевым расстоянием второй ступени 63мм.

  • Редуктор 2МЧ-40/80

    Мотор-редуктор серии 2МЧ с межосевым расстоянием первой ступени 40мм, и межосевым расстоянием второй ступени 80мм.

  • Редуктор 2МЧ-63/100

    Мотор-редуктор серии 2МЧ с межосевым расстоянием первой ступени 63мм, и межосевым расстоянием второй ступени 100мм.

  • Редуктор 2МЧ-63/125

    Мотор-редуктор серии 2МЧ с межосевым расстоянием первой ступени 60мм, и межосевым расстоянием второй ступени 125мм.

  • Редуктор 2МЧ-80/125

    Мотор-редуктор серии 2МЧ с межосевым расстоянием первой ступени 80мм, и межосевым расстоянием второй ступени 125мм.

  • Редуктор 2МЧ-80/160

    Мотор-редуктор серии 2МЧ с межосевым расстоянием первой ступени 80мм, и межосевым расстоянием второй ступени 160мм.
