Мотор-редуктор 1МПз2

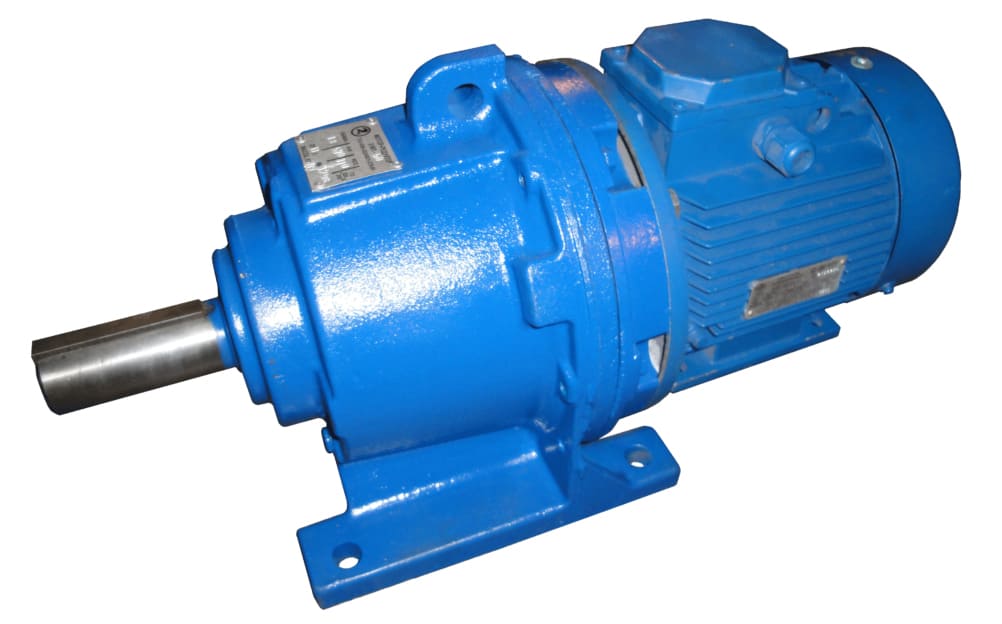

Мотор-редукторы 1МПз2 (планетарные) преобразуют частоту вращения и передают вертящий момент агрегатам общего назначения. В грузоподъемных устройствах подобные редукторы не применяются. Входящие в серию типоразмеры 1МПз2-31,5, 1МПз2-40, 1МПз2-50, 1МПз2-80 относятся к механизмам одно-, двух- и трехступенчатого типа.
Условные обозначения:
1МПЗ2–40–45–115–111–УЗ, где:
1МПз2- тип мотор редуктора;
40- радиус расположения сателлитов, мм;
45- частота вращения выходного вала, об/мин;
115- допускаемый крутящий момент на выходном валу Н•м;
11- конструктивное исполнение по способу монтажа;
УЗ- климатическое исполнение и категория размещения.
Мотор-редукторы 1МПз2:Технические характеристики
- Масса мотор-редукторов серии 1МПз2 монтируемых на лапах от 32 кг до 230 кг.
- Вращение выходного вала со скоростью от 3,55 до 280 об/мин.
- Вращательный момент на выходном валу 105-2000 Н*м
- КПД до 86%.
| n, об/мин | 1МПЗ-31,5 | 1МПЗ-40 | 1МПЗ-50 | 1МПЗ-80 | ||||
| Мкр, Н•м | Р, кВт | Мкр, Н•м | Р, кВт | Мкр, Н•м | Р, кВт | Мкр, Н•м | Р, кВт | |
| трехступенчатые | ||||||||
|
3,55
|
230
|
0,18
|
375
|
0,18
|
459
|
0,18
|
1914
|
0,75
|
|
638
|
0,25
|
1403
|
0,55
|
|||||
|
4,4
|
230
|
0,18
|
371
|
0,18
|
750
|
0,37
|
1544
|
0,75
|
|
515
|
0,25
|
1132
|
0,55
|
|||||
|
5,6
|
230
|
0,18
|
375
|
0,25
|
750
|
0,55
|
1779
|
1,1
|
|
598
|
0,37
|
1213
|
0,75
|
|||||
|
7,1
|
230
|
0,25
|
375
|
0,37
|
702
|
0,55
|
1914
|
1,5
|
|
472
|
0,37
|
1403
|
1,1
|
|||||
|
9
|
230
|
0,25
|
372
|
0,37
|
750
|
0,75
|
2214
|
2,2
|
|
554
|
0,55
|
1510
|
1,5
|
|||||
|
12,5
|
181
|
0,25
|
375
|
0,55
|
750
|
1,1
|
2174
|
3
|
|
543
|
0,75
|
1594
|
2,2
|
|||||
|
16
|
209
|
0,37
|
311
|
0,55
|
623
|
1,1
|
1698
|
3
|
|
425
|
0,75
|
1246
|
2,2
|
|||||
|
двухступенчатые
|
||||||||
|
18
|
190
|
0,37
|
375
|
0,75
|
750
|
1,5
|
2056
|
4
|
|
129
|
0,25
|
283
|
0,55
|
565
|
1,1
|
1542
|
3
|
|
|
22,4
|
227
|
0,55
|
375
|
1,1
|
750
|
2,2
|
2272
|
5,5
|
|
103
|
0,25
|
227
|
0,55
|
620
|
1,5
|
1652
|
4
|
|
|
28
|
182
|
0,55
|
364
|
1,1
|
727
|
2,2
|
1818
|
5,5
|
|
122
|
0,37
|
248
|
0,75
|
496
|
1,5
|
1322
|
4
|
|
|
35,5
|
195
|
0,75
|
375
|
1,5
|
750
|
3
|
1955
|
7,5
|
|
143
|
0,55
|
287
|
1,1
|
573
|
2,2
|
1434
|
5,5
|
|
|
45
|
154
|
0,75
|
308
|
1,5
|
617
|
3
|
2262
|
11
|
|
113
|
0,55
|
226
|
1,1
|
452
|
2,2
|
1542
|
7,5
|
|
|
56
|
182
|
1,1
|
364
|
2,2
|
661
|
4
|
1818
|
11
|
|
124
|
0,75
|
248
|
1,5
|
496
|
3
|
1239
|
7,5
|
|
|
71
|
195
|
1,5
|
375
|
3
|
717
|
5,5
|
1955
|
15
|
|
143
|
1,1
|
287
|
2,2
|
521
|
4
|
1434
|
11
|
|
|
90
|
226
|
2,2
|
308
|
3
|
565
|
5,5
|
1542
|
15
|
|
113
|
1,1
|
226
|
2,2
|
411
|
4
|
1131
|
11
|
|
|
одноступенчатые
|
||||||||
|
112
|
186
|
2,2
|
337
|
4
|
633
|
7,5
|
1856
|
22
|
|
127
|
1,5
|
253
|
3
|
464
|
5,5
|
1561
|
18,5
|
|
|
140
|
202
|
3
|
371
|
5,5
|
742
|
11
|
2025
|
30
|
|
148
|
2,2
|
270
|
4
|
506
|
7,5
|
1485
|
22
|
|
|
180
|
210
|
4
|
375
|
7,5
|
750
|
15
|
1942
|
37
|
|
115
|
2,2
|
289
|
5,5
|
577
|
11
|
1575
|
30
|
|
|
224
|
169
|
4
|
316
|
7,5
|
633
|
15
|
1898
|
45
|
|
127
|
3
|
232
|
5,5
|
464
|
11
|
1561
|
37
|
|
|
280
|
186
|
5,5
|
371
|
11
|
506
|
15
|
1518
|
45
|
|
135
|
4
|
253
|
7,5
|
371
|
11
|
1248
|
37
|
|
n – номинальная частота вращения выходного вала, об/мин;
Мкр – номинальный крутящий момент на выходном валу, Н•м;
Р – мощность комплектующего электродвигателя, кВт.
Конструктивные особенности
Мотор-редукторы 1МПз2 приспособлены для установки по горизонтали и вертикали (вал обращен вниз). Способ крепления может быть фланцевым или на лапах. Агрегаты комплектуются несколькими видами асинхронных двигателей типа 4АМ, АИР, АИ. По договоренности устанавливаются двигатели аграрного образца 4А…СУ1 либо приспособленные для специальных целей: морские, взрывобезопасные, с пониженным напряжением и др. По согласованию также изготавливаются агрегаты для работы с сетях с другими стандартами напряжения.

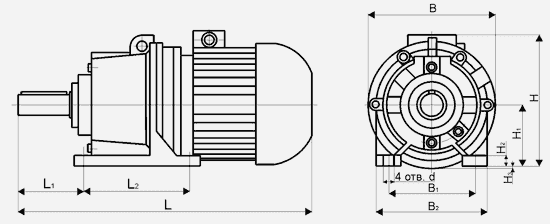

Габаритные и присоединительные размеры редуктора 1МПз2 на лапах
|
Тип мотор-редуктора
|
Частота
вращения выходного вала, об/мин |
L
|
В
|
Н
|
L1
|
L2
|
B1
|
В2
|
H1
|
Н2
|
Н3
|
d
|
|
Не более
|
||||||||||||
|
1МПЗ-31,5
|
3,55...16
|
460
|
190
|
215
|
82
|
130
|
155
|
190
|
100
|
15
|
-
|
15
|
|
18...90
|
510
|
200
|
225
|
-
|
||||||||
|
112...280
|
590
|
250
|
247
|
25
|
||||||||
|
1МПЗ-40
|
3,55...16
|
500
|
224
|
247
|
110
|
170
|
180
|
220
|
112
|
20
|
-
|
20
|
|
18...90
|
625
|
250
|
247
|
-
|
||||||||
|
112...280
|
725
|
350
|
305
|
63
|
||||||||
|
1МПЗ-50
|
3,55...16
|
637
|
270
|
295
|
145
|
210
|
220
|
265
|
132
|
22
|
-
|
22
|
|
18...90
|
682
|
270
|
295
|
-
|
||||||||
|
112...280
|
925
|
350
|
360
|
43
|
||||||||
|
1МПЗ-80
|
3,55...16
|
810
|
380
|
400
|
175
|
325
|
320
|
380
|
200
|
40
|
-
|
35
|
|
18...90
|
915
|
380
|
420
|
-
|
||||||||
|
112...280
|
1240
|
550
|
510
|
75
|
||||||||

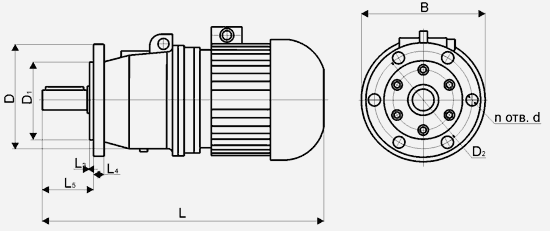

Габаритные и присоединительные размеры редуктора 1МПз2 на фланце
|
Тип мотор-редуктора
|
Частота вращения выходного вала, об/мин
|
L
|
В
|
L3
|
L4
|
L5
|
D
|
D1
|
D2
|
d1
|
n
|
|
Не более
|
|||||||||||
|
1МПЗ-31,5
|
3,55...16
|
460
|
190
|
5
|
12
|
68
|
180
|
130
|
155
|
12
|
6
|
|
18...90
|
510
|
200
|
|||||||||
|
112...280
|
590
|
250
|
|||||||||
|
1МПЗ-40
|
3,55...16
|
500
|
224
|
6
|
16
|
90
|
200
|
130
|
165
|
15
|
6
|
|
18...90
|
625
|
250
|
|||||||||
|
112...280
|
725
|
350
|
|||||||||
|
1МПЗ-50
|
3,55...16
|
637
|
270
|
8
|
18
|
124
|
250
|
180
|
215
|
17
|
6
|
|
18...90
|
682
|
270
|
|||||||||
|
112...280
|
925
|
350
|
|||||||||
|
1МПЗ-80
|
3,55...16
|
810
|
400
|
10
|
22
|
152
|
400
|
320
|
350
|
22
|
6
|
Условия эксплуатации
- Питание от сетей 220В и 380В с частотой тока 50 либо 60 Гц.
- Могут использоваться с остановками или непрерывно до 24 ч/сут. (режим S1 согласно ГОСТ 183-74).
- Вращение вала по часовой стрелке и против неё.
- Нагрузка стабильная или не стабильная (согласно значению номинального вращательного момента) однонаправленная и реверсивная.
- Эксплуатация на высотах до 1000 м над морем.
- Неагрессивная рабочая среда с взрывобезопасными характеристиками, концентрация непроводящих частиц в воздухе не должна превышать 10 мг/м3.
- Исполнение по климату У – умеренный тип климата, размещение по третьей категории, предназначены для помещений с существенно меньшим диапазоном изменений термовлажностных показателей нежели на улице, температура -45℃…+40℃. Т – тропический тип климата, размещение по второй категории – установка под навесом или в постройках с небольшим диапазоном изменений термовлажностных показателей в сравнении в с уличными, температура -10℃…+45℃.
Техническое обслуживание
Обслуживание редукторов 1МПз2 выполняется на рабочем месте. После каждых 250 часов эксплуатации устройство очищается от внешних загрязнений ветошью, проверяется затяжка болтов, наличие течей, равномерность рабочего шума. Через 1250 часов проверяются вышеуказанные моменты, при необходимости заменяются манжеты и производится смазывание. Через 10000 часов эксплуатации также меняется смазка и если нужно заменяются подшипники. Если смазка в мотор-редукторе нагревается свыше 80°, его необходимо отключить и устранить причину перегрева.
Специалисты компании помогут подобрать нужную модель мотор-редуктора 1МПз2 для существующих условий. Звоните и заказывайте редукторы 1МПз2-31,5, 1МПз2-40, 1МПз2-50, 1МПз2-80 по выгодной цене!
-
Наименование товараДополнительная информацияЦена
-
Редуктор 1МПз2-31,5
Мотор-редуктор типа 1МПз2 с радиусом расположения сателлитов, 31,5мм. -
Редуктор 1МПз2-40
Мотор-редуктор типа 1МПз2 с радиусом расположения сателлитов, 40мм. -
Редуктор 1МПз2-50
Мотор-редуктор типа 1МПз2 с радиусом расположения сателлитов, 50мм. -
Редуктор 1МПз2-80
Мотор-редуктор типа 1МПз2 с радиусом расположения сателлитов, 80мм.
