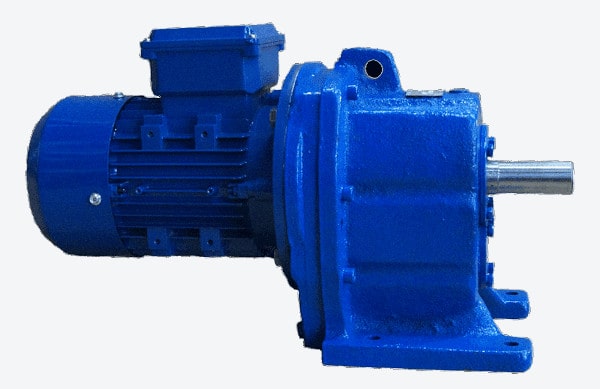

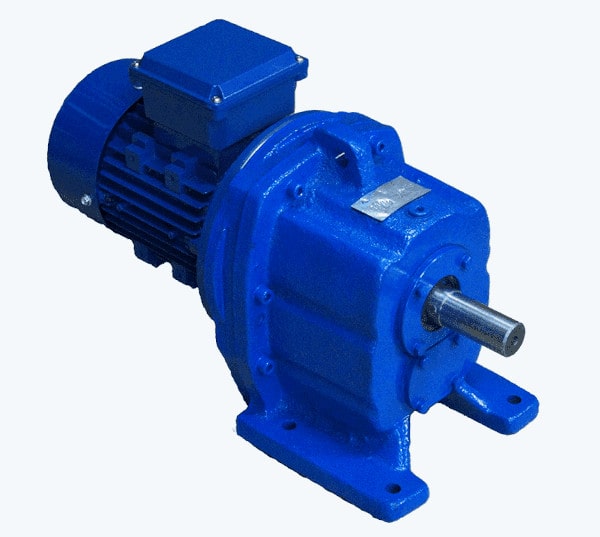

Мотор-редуктор 1МЦ2С
Мотор-редукторы 1МЦ2С соосно-цилиндрические отвечают условиям эксплуатации ГОСТ 25484-8. Они относятся к группе электрических приводов, широко применяемых в общемашиностроительных, сельскохозяйственных и бытовых установках, что объясняется высоким КПД, способностью преодолевать значительные нагрузки, расширенным рядом передаточных чисел и долговременной эксплуатацией. Их применение в целях подъема грузов не разрешается. Бесшумность и значительные передаточные числа возможны благодаря наличию зацепления Новикова. Серию представляют типоразмеры соосно-цилиндрических мотор-редукторов 1МЦ2С-63, 1МЦ2С-80 и 1МЦ2С-100Н, устройство и характеристики которых аналогичны моделям серии 4МЦ2С. Крепятся они на лапах или на фланцах.
Условные обозначения:
1МЦ2С-80-45-1,5-G110-Ц-У3-380В, где:
1МЦ2С - тип мотор-редуктора;
80 - межосевое расстояние, мм;
45 - номинальная частота вращения выходного вала, об/мин;
1,5 - мощность комплектующего электродвигателя, кВт;
G110 - конструктивное исполнение по способу монтажа;
Ц - вариант исполнения выходного вала;
У3 - климатическое исполнение;
380В- номинальное напряжение сети переменного тока.
Мотор-редукторы 1МЦ2С: Технические характеристики
- Продолжительность включения – до 24 ч/сут. с перерывом 8 часов.
- Мощность двигателя – 0,37-4 кВт.
- Работа в сетях переменного тока 380В с частотой 50/60 Гц.
- Ном. частота вращения выходного вала – 28-180 об/мин.
|
Наименование мотор-редуктора |
Номинальная частота вращения вых. вала, об/мин |
Номинальный крутящий момент на выходном валу, Нм |
Масса, кг |
h редукторной части |
Двигатель | |
| Тип | Мощность, кВт | |||||
| 1МЦ2С-63 | 28 | 112 | 27 | 62 | АИР71А6 | 0,37 |
| 160 | 66 | АИР71В6 | 0,55 | |||
| 35,5 | 140 | |||||
| 170 | 29 | АИР80А6 | 0,75 | |||
| 45 | 106 | 27 | АИР71В4 | 0,55 | ||
| 140 | 29 | 67 | АИР80В4 | 0,75 | ||
| 56 | 132 | 27 | 72 | АИР71В4 | 0,75 | |
| 170 | 30 | АИР80А4 | 1,1 | |||
| 71 | 100 | 27 | АИР71В4 | 0,75 | ||
| 140 | 30 | АИР80А4 | 1,1 | |||
| 90 | 118 | |||||
| 150 | 32 | 74 | АИР80В4 | 1,5 | ||
| 112 | 118 | |||||
| 170 | 38 | 77 | АИР90L4 | 2,2 | ||
| 140 | 95 | 32 | 74 | АИР80В4 | 1,5 | |
| 140 | 33 | 77 | АИР90L4 | 2,2 | ||
| 180 | 80 | 32 | 74 | АИР80В4 | 1,5 | |
| 112 | 38 | АИР90L4 | 2,2 | |||
| 1МЦ2С-80 | 28 | 236 | 37 | 67 | АИР80А6 | 0,75 |
| 335 | 41 | 71 | АИР80В6 | 1,1 | ||
| 35,5 | 180 | 37 | 67 | АИР80А6 | 0,75 | |
| 265 | 41 | 71 | АИР80В6 | 1,1 | ||
| 45 | 224 | |||||
| 300 | 45 | 72 | АИР90L6 | 1,5 | ||
| 56 | 250 | 41 | 74 | АИР80A4 | 1,5 | |
| 355 | 46 | 77 | АИР90L4 | 2,2 | ||
| 71 | 280 | |||||
| 355 | 51 | 78 | АИР100S4 | 3,0 | ||
| 90 | 236 | 46 | 77 | АИР90L4 | 2,2 | |
| 335 | 51 | 78 | АИР100S4 | 3,0 | ||
| 112 | 180 | 46 | 77 | АИР90L4 | 2,2 | |
| 236 | 51 | 78 | АИР100S4 | 3,0 | ||
| 315 | 57 | 81 | АИР100L4 | 4,0 | ||
| 140 | 200 | 51 | 78 | АИР100S4 | 3,0 | |
| 265 | 57 | 81 | АИР100L4 | 4,0 | ||
| 180 | 160 | 51 | 78 | АИР100L4 | 3,0 | |
| 212 | 57 | 81 | АИР100L4 | 4,0 | ||
| 1МЦ2С-100Н | 28 | 522 | 70 | 71 | АИР100L8СВ | 1,5 |
| 35,5 | 550 | 77 | 79 | АИР100L6СВ | 2,2 | |
| 45 | 455 | 74 | 79 | АИР100L6СВ | 2,2 | |
| 56 | 514 | 73 | 80 | АИР100S4СВ | 3,0 | |
| 71 | 553 | 80 | 82 | АИР100L4СВ | 4,0 | |
| 90 | 422 | 80 | 82 | АИР100L4 | 4,0 | |
Особенности конструкции
В составе устройств с соосным положением валов имеется редукторный двигатель, сопряжение которого с преобразователем механического типа позволяет обойтись без использования механической передачи, что обуславливает меньшую массу, габариты, шумность и больший рабочий ресурс. Валы находятся в вертикальной плоскости. Роль опор для валов выполняют конические роликоподшипники. В моделях 1МЦ2С возможна установка двигателей для сетей переменного либо постоянного тока. Тип передачи – цилиндрический, а количество ступеней для преобразования – две. Если в качестве креплений используются лапы, то они расположены по бокам корпуса редуктора, тогда как фланцы находятся ближе к выходному валу.

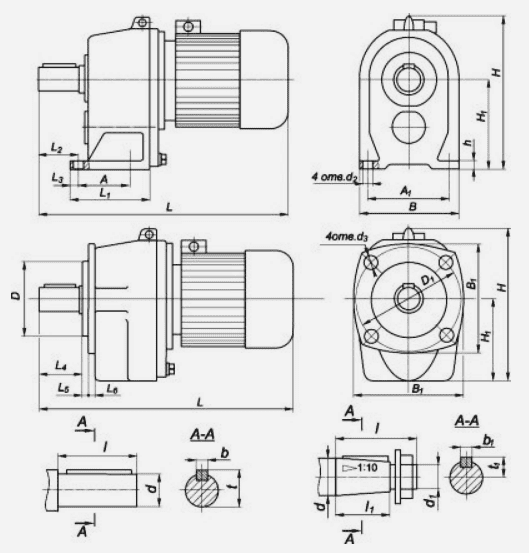

Габаритные и установочные размеры редукторов 1 МЦ2С
| Обозначение мотор-редуктора | А | А 1 | B | B 1 | D | D 1 | H | L | H 1 | L 1 | L 2 | L 3 | L 4 |
| не более | |||||||||||||
| 1МЦ2С-63 | 110 | 150 | 185 | 230 | 180 | 215 | 288 | 544 | 140 | 160 | 48 | 15 | 65 |
| 1МЦ2С-80 | 115 | 180 | 225 | 250 | 200 | 240 | 333 | 624 | 170 | 175 | 75 | 22 | 82 |
| 1МЦ2С-100Н | 130 | 210 | 255 | 270 | 230 | 275 | 400 | 700 | 212 | 195 | 102 | 20 | 120 |
| Обозначение мотор-редуктора | L 5 | L 6 | h | d | d 1 | d 2 | d 3 | l | l 1 | b | b 1 | t | t 1 |
| редуктор 1МЦ2С-63 | 7 | 12 | 16 | 28 | М16 | 12 | 14 | 60 | 42 | 8 | 5 | 31 | 15 |
| редуктор 1МЦ2С-80 | 7 | 14 | 18 | 35 | М20 | 15 | 14 | 80 | 58 | 10 | 6 | 38 | 18,6 |
| редуктор 1МЦ2С-100Н | 5 | 15 | 22 | 45 | - | 15 | 14 | 110 | - | 14 | - | 49 | - |
Условия эксплуатации
- Вращение вала в обе стороны без потери производительности.
- Параметры среды использования: взрывобезопасная, количество непроводящей пыли не должно превышать 10мг/м3.
- Климатическое исполнение: У – третья категория размещения, диапазон температур -40℃…+40℃, установка в помещениях закрытого типа с естественной вентиляцией, искусственная регулировка микроклимата не предусматривается. Т – тропический климат, вторая категория размещения, рабочие температуры -10℃…+45℃, установка под навесом либо внутри зданий.
- Предельная высота над морем – до 1 км.
Техническое обслуживание
Регулировка подшипников агрегатов выполняется стальными прокладками, находящимися под крышками. Для уплотнения неподвижных соединений используются прокладки, а для выходного вала – манжета. На корпусе есть отверстия для пополнения масла и крепления отдушины. Сливается масло через отверстие внизу щита, закрытое пробкой. Смазка деталей выполняется окунанием и разбрызгиванием.
Приобретая мотор-редукторы 1МЦ2С в нашей компании, вы получаете проверенное, готовое к эксплуатации оборудование общего и специального назначения. Звоните и заказывайте редуктор 1МЦ2С повыгодной цене!
-
Наименование товараДополнительная информацияЦена
-
1МЦ2С-63
Мотор-редуктор типа 1МЦ2С с межосевым расстоянием 63мм. -
1МЦ2С-80
Мотор-редуктор типа 1МЦ2С с межосевым расстоянием 80мм. -
1МЦ2С-100Н
Мотор-редуктор типа 1МЦ2С с межосевым расстоянием 100мм.
