Выключатель АВМ-20СВ-У3 1000А, электродвигательный привод
Продукция всегда в НАЛИЧИИ!!! Стоимость уточняйте. Отправим ТК в любой регион РФ и СНГ.
| Номинальный ток выключателя | 1500 А |
| Ток катушки максимального расцепителя | 1000 А |
| Исполнение | выдвижное |
| Защита | селективная |
| Привод | электродвигательный |
АВМ-20СВ-У3 1000А ЭП — воздушный автоматический выключатель серии АВМ в выдвижном селективном исполнении: номинальный ток выключателя 1500 А, номинальный ток катушки максимального расцепителя тока 1000 А, электродвигательный привод, климатическое исполнение У3.
Выключатель проводит ток в нормальном режиме и отключает цепь при перегрузках и коротких замыканиях в силовых установках постоянного тока до 440 В и переменного тока до 500 В, 50 или 60 Гц, допускает нечастые — до 5 раз в сутки — оперативные включения и отключения. При перегрузке выключатель срабатывает с выдержкой времени не менее 10 с (часовые механизмы максимальных расцепителей), при коротком замыкании — с выдержкой 0,25 и 0,4 с или 0,4 и 0,6 с (механический замедлитель расцепления). Выдвижное исполнение подключается втычными контактами, расположенными сзади, и вкатывается в ячейку специальным приспособлением.
Для замены АВМ-20СВ-У3 применяется выключатель АВ2М20СВ-55-43: присоединительные и монтажные размеры совпадают, поэтому его ставят в ту же ячейку без переделок. При заказе АВМ-20СВ-У3 указывают ток катушки расцепителя, число полюсов (2 или 3) и вид привода.
Цена товара
доступен для заказа
цена 164 000 руб.
- Все характеристики
- Условное обозначение
- Размеры и схема
- Эксплуатация и конструкция
- Подбор и замена
- Как заказать
- Оплата
- Доставка
- Гарантия
Технические характеристики выключателя АВМ-20СВ-У3 1000А с электродвигательным приводом
| Номинальный ток выключателя | 1500 А |
| Ток катушки максимального расцепителя | 1000 А |
| Исполнение | выдвижное |
| Защита | селективная |
| Привод | электродвигательный |
| Напряжение переменного тока | до 500 В, 50/60 Гц |
| Напряжение постоянного тока | до 440 В |
| Выдержка времени при перегрузке | не менее 10 с при наименьшей уставке тока перегрузки |
| Выдержка времени при коротком замыкании | 0,25 и 0,4 с или 0,4 и 0,6 с |
| Предельная отключающая способность, переменный ток | 35 кА до 400 В, 20 кА до 500 В (cos φ 0,3–0,4) |
| Предельная отключающая способность, постоянный ток | 45 кА до 230 В, 30 кА до 460 В (постоянная времени 0,01 с) |
| Электродинамическая устойчивость | 60 кА |
| Число полюсов | 2 или 3 (указывается при заказе) |
| Климатическое исполнение | У3 |
| Габаритная ширина (2 / 3 полюса) | 855 (+2) / 1005 (+2) мм |
| Замена | АВ2М20СВ-55-43 |
Заводское обозначение: АВМ-20СВ-У3
- АВМ — серия воздушных автоматических выключателей;
- 20 — величина выключателя: номинальный ток до 2000 А;
- С — селективный: выдержка времени при перегрузках и токах короткого замыкания (Н — неселективный);
- В — выдвижное исполнение (без буквы — стационарное);
- У3 — климатическое исполнение «У», категория размещения 3 (другие исполнения серии — М морское, Т тропическое).
В названии позиции к заводскому обозначению добавлены параметры заказа:
- 1000А — номинальный ток катушки максимального расцепителя тока (ряд 1000, 1200, 1500 А при номинальном токе выдвижного выключателя 1500 А);
- РП — ручной привод (рукоятка или рычажный, только у стационарных); ЭП — электродвигательный привод.
Выдвижное исполнение с электродвигательным приводом
Нажмите на рисунок, чтобы увеличить

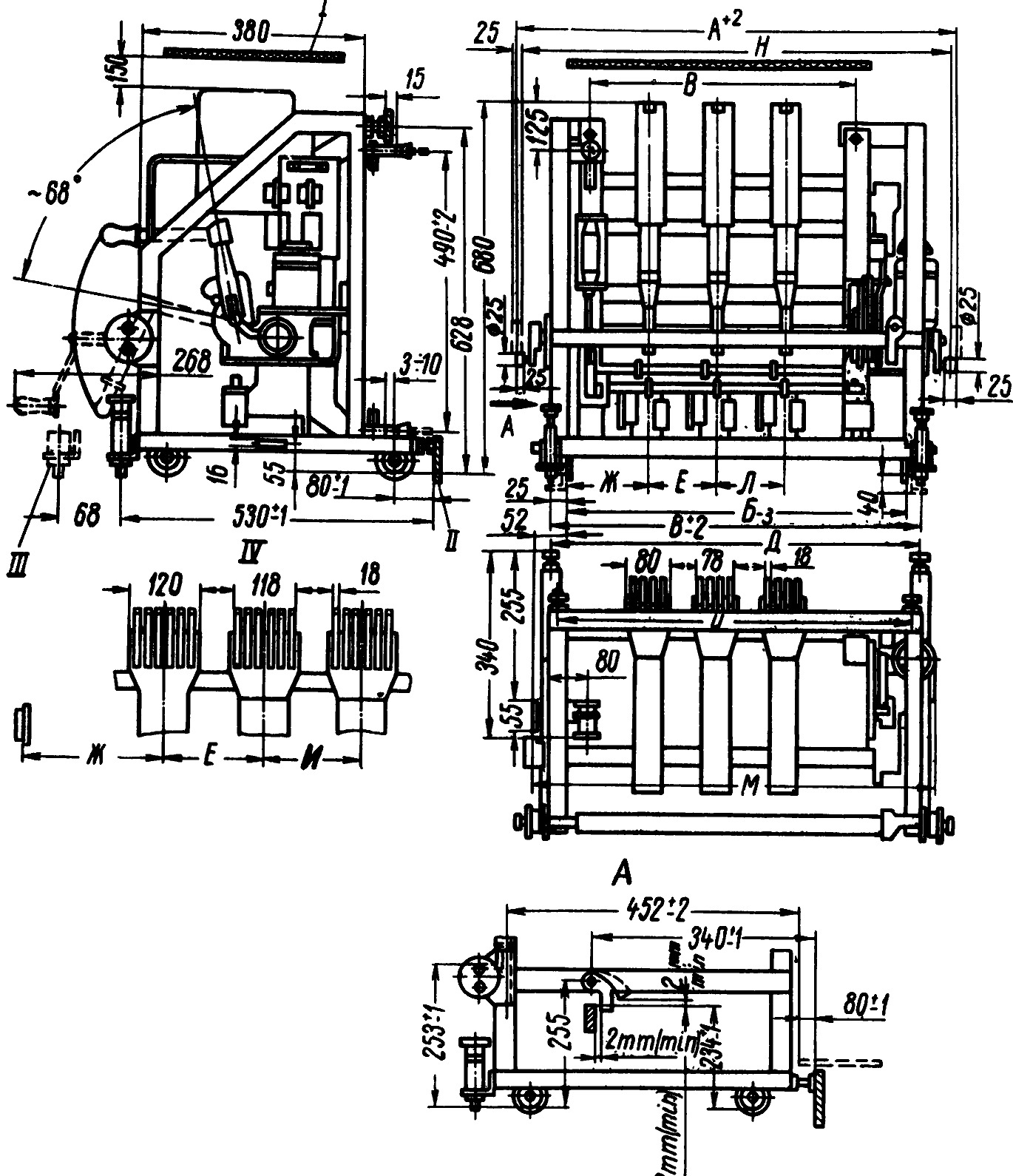

Рисунок общий для выдвижных выключателей АВМ-15 и АВМ-20 с электродвигательным приводом; в таблице — размеры АВМ-20. Позиции на рисунке:
- I — изоляционный щиток из дугостойкого материала;
- II — упор в ячейке;
- III — ремонтное положение;
- IV — главные втычные контакты.
| Размер | 2 полюса | 3 полюса |
| Габаритная высота | 680 мм | 680 мм |
| Высота каркаса | 628 мм | 628 мм |
| Между верхним и нижним рядом главных втычных контактов | 490 ± 2 мм | 490 ± 2 мм |
| Изоляционный щиток над выключателем | 150 мм | 150 мм |
| Длина изоляционного щитка | 380 мм | 380 мм |
| Отверстия в раме | Ø14 мм | Ø14 мм |
| А — габаритная ширина | 855 (+2) мм | 1005 (+2) мм |
| Б | 650 (−3) мм | 800 (−3) мм |
| В | 700 ± 2 мм | 850 ± 2 мм |
| Ж — от рамы до оси первого полюса | 185 мм | 173 мм |
| Е — шаг полюсов | 175 мм | — |
| Л — шаг полюсов | — | 175 мм |
Условия эксплуатации
- открытое исполнение для невзрывоопасной среды без агрессивных газов и паров в разрушающих концентрациях, без токопроводящей пыли и насыщения водяными парами;
- температура окружающего воздуха — от −25 до +40 °C; высота над уровнем моря — не более 1000 м;
- климатическое исполнение У, категория 3.
Отключающая способность — выдвижное исполнение
| Цепь | Напряжение | Ток отключения |
| переменного тока (cos φ 0,3–0,4) | до 400 В | 35 кА |
| переменного тока (cos φ 0,3–0,4) | до 500 В | 20 кА |
| постоянного тока (0,01 с) | до 230 В | 45 кА |
| постоянного тока (0,01 с) | до 460 В | 30 кА |
Электродинамическая устойчивость выдвижного исполнения — 60 кА (амплитудное значение ударного тока).
Конструкция
- выключатель собран на стальном каркасе с изолированными рейками; на каждом полюсе главные, предварительные и разрывные контакты с металлокерамическими накладками;
- у селективного исполнения выдержка времени при коротком замыкании создаётся механическим замедлителем расцепления, при перегрузке — часовыми механизмами максимальных расцепителей;
- выдвижной выключатель — только с электродвигательным приводом; втычные контакты сзади, приспособление для вкатывания до полного включения контактов; с выключателем поставляются рукоятка вкатного устройства и съёмная рукоятка для включения при наладке;
- Ток катушки — по току нагрузки: ряд 1000, 1200, 1500 А при номинальном токе выдвижного выключателя 1500 А; эта позиция — 1000 А.
- Защита — «С» с выдержками при перегрузке и коротком замыкании или «Н» с мгновенным отключением короткого замыкания.
- Установка — выдвижное «СВ» / «НВ» или стационарное «С» / «Н».
- Привод — у стационарных ручной (РП) или электродвигательный (ЭП), у выдвижных только электродвигательный.
- Число полюсов — 2 или 3.
- Напряжение цепи — до 500 В переменного или 440 В постоянного тока.
Замена на АВ2М
Для замены АВМ-20СВ-У3 применяется выключатель АВ2М20СВ-55-43: номинальные токи 1500 и 2000 А (выдвижные — 1500 А), электронный блок защиты МРТ-МП с уставкой 0,3–1,1 Iн, присоединительные и монтажные размеры — как у АВМ.
