Выключатель АВ2М10Н-53-41 1000А, ручной привод

Заводское обозначение: АВ2М10Н-53-41-1000-[X1]-[У]-[X2]-[X3]-[X4]

• АВ2М — серия автоматических выключателей;
• 10 — величина выключателя (номинальный ток до 1000 А);
• Н — неселективный (С — селективный);
• без буквы «В» — стационарное исполнение (В — выдвижное);
• 53-41 — исполнение на базе выключателя ВА53-41А (у селективных — 55-41);
• 1000 — номинальный ток, А;
• [X1] — электронный блок максимальных расцепителей тока: МР4 — МРТ4-МП, МР1 — МРТ1-МП, МР2 — МРТ2-МП;
• [У] — уставка электромагнитного расцепителя, А: с блоком МРТ4-МП — 10000, с МРТ1-МП — 12500;
• [X2] — климатическое исполнение: УХЛ3 (тропическое О4 — по заказу);
• [X3] — дополнительный расцепитель: без обозначения — нет; НР и напряжение — независимый; РНН и напряжение — минимального напряжения;
• [X4] — свободные контакты вспомогательной цепи: «р» — размыкающие, «з» — замыкающие (например, 3р3з).

Ручной привод в обозначении не указывается; электромагнитный обозначается токеном ПЭ с напряжением (например, ПЭ220ВAC). В названии позиции «РП» означает ручной привод, «ЭП» — электромагнитный.

Заводские исполнения этой позиции

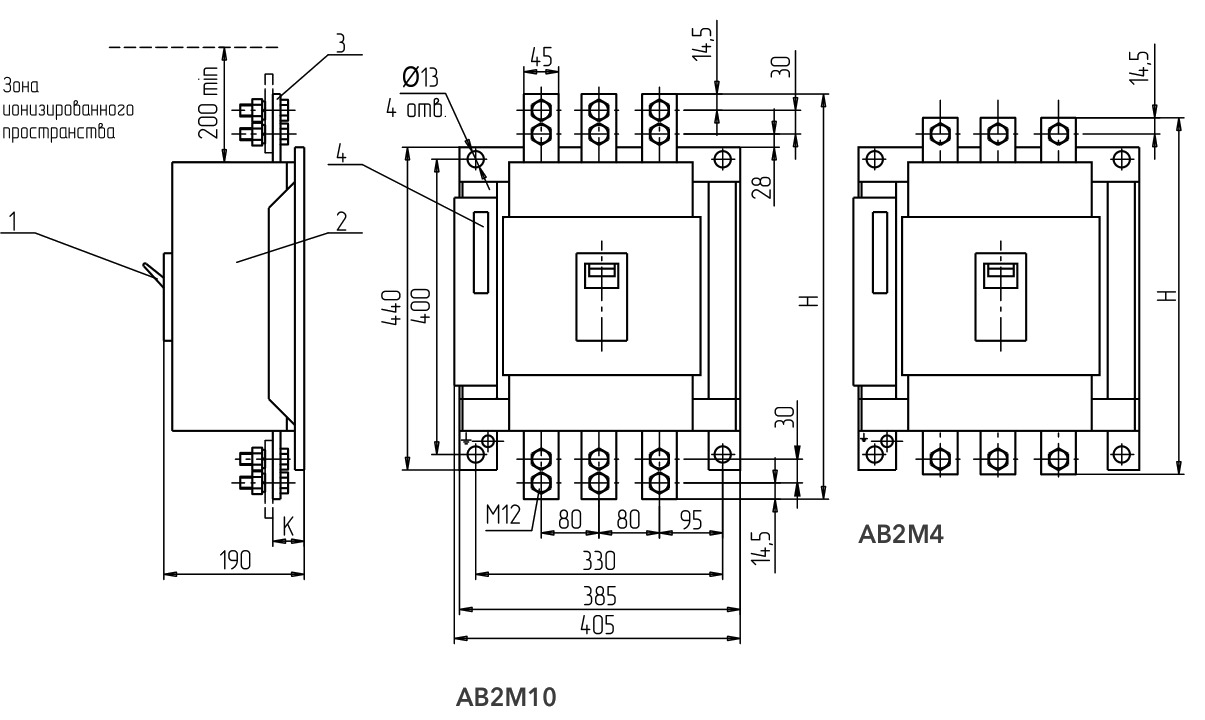

Стационарное исполнение с ручным приводом

Условия эксплуатации

• температура окружающего воздуха: УХЛ — от −50 до +40 °C, О4 — от −10 до +45 °C; допускается работа до +55 °C;
• высота над уровнем моря — до 4300 м; выше 2000 м номинальный ток снижают на 10 %, напряжение главной цепи — не более 500 В;
• рабочее положение — вертикальное, отклонение до 5° в любую сторону;
• степень загрязнения 3, тип атмосферы II по ГОСТ 15150-69; место установки защищено от воды, масла и эмульсии;
• вибрация 2,5–100 Гц при ускорении 0,5 g, удары до 3 g; сейсмостойкость — до 9 баллов по MSK-64.

Блок защиты МРТ4-МП

• номинальный ток расцепителя Iр — от 0,3 до 1,0 Iн с шагом 0,1 (300–1000 А); уставка 1,1 для этого исполнения не применяется;
• порог защиты от перегрузки — 1,05–1,2 Iр;
• выдержка времени при перегрузке — мгн. (≤ 0,25 с), 4, 8, 12, 16 с (при 6 Iр);
• уставки защиты от короткого замыкания с выдержкой — 1,2, 1,6, 2, 3, 4, 5, 6, 8, 9, 11, 12 Iр, выдержка — мгн. (≤ 0,063 с), 0,2, 0,25, 0,35, 0,4, 0,5, 0,6 с;
• индикация перегрузки и причины отключения, защита от токов включения.

Ресурс и вторичные цепи

• ручным приводом — 10 000 циклов включения-отключения; независимым расцепителем и расцепителем напряжения — 2000; при номинальном токе и 690 В (cos φ = 0,8) — 2000;
• у стационарного исполнения внешние проводники вторичных цепей подключают через сборный клеммник, сечение 0,5–1,5 мм²;
• вспомогательные контакты — до 660 В переменного и 24–220 В постоянного тока, длительный ток до 6 А.

1. Ток нагрузки — номинальный ток выключателя 1000 А; ток расцепителя выставляют на блоке от 300 до 1000 А.
2. Защита — селективное исполнение «С» срабатывает с выдержкой времени и при коротком замыкании (предельный ток селективности 20 ±2 кА); неселективное «Н» отключает короткое замыкание без выдержки.
3. Способ установки — выдвижное «В» для ячеек с выкатными аппаратами; стационарное — без буквы «В».
4. Привод — ручной; для дистанционного управления нужен электромагнитный привод.
5. Дополнительный расцепитель — независимый или минимального напряжения, с напряжением катушки.
6. Свободные контакты — число размыкающих и замыкающих.
7. Климатическое исполнение — УХЛ3 или О4.
8. Замена АВМ-10Н — присоединительные и монтажные размеры совпадают; ток расцепителя подбирают по нагрузке защищаемой цепи.
