Тормоз колодочный ТКГ

Показать товар
Главная » Крановое оборудование » Тормоз колодочный ТКГ

Тормоз колодочный ТКГ используется в подъемно-транспортных машинах (краны мостовые, башенные), механизмах (лебедки, кран-балки, приводные тележки) приводов в металлургической, строительной, горнодобывающей и других отраслях промышленности. Функция колодочного тормоза заключается в остановке и удержании валов различных механизмов в заторможенном состоянии при неработающем приводе.

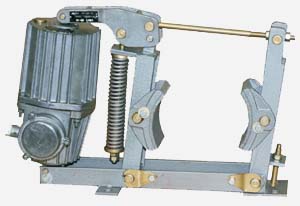

Крановый тормоз ТКГ состоит из двух основных частей: рамка тормоза (механическая часть) и гидротолкатель (электрическая часть), при поступлении напряжения на электрогидротолкатель поршень выдвигает шток, который разжимает пружину, за счет которой рычаги прижимают тормозные колодки к тормозному шкиву.

На тормозные рамки (тормоза крановые) устанавливаются гидротолкатели в зависимости от типоразмеров. ТКГ-160 и ТКГ-200 комплектуются толкателями ТЭ-30, ТКГ-300 толкателем ТЭ-50, тормоза ТКГ-400 и ТКГ-500 комплектуются гидротолкателями ТЭ-80, а на ТКГ-600, ТКГ-700 и ТКГ-800 устанавливается самый габаритный электрогидротолкатель ТЭ-200.

Колодочный тормоз ТКГ не должен  использоваться в среде содержащей пары и газы, разрушающие резиновые и металлические изделия. При работе на открытом воздухе должны быть закрыты специальным кожухом, защищающим тормоз крана от прямых солнечных лучей и воды.

Наша компания готова предоставить тормозные рамки ТКГ всех существующих типоразмеров: ТКГ-160, ТКГ-200, ТКГ-300, ТКГ-400, ТКГ-500, ТКГ-600, ТКГ-700 и ТКГ-800. А так же укомплектованные гидротолкателями: ТКГ-160 с ТЭ-30, ТКГ-200 с ТЭ-30, ТКГ-300 с ТЭ-50, ТКГ-400 с ТЭ-80, ТКГ-500 с ТЭ-80, ТКГ-600 с ТЭ-200, ТКГ-700 с ТЭ-200, ТКГ-800 с ТЭ-200. Техническое описание и характеристики колодочных тормозов приведены в таблице ниже.

Технические характеристики:

Наименование

ТКГ-160

ТКГ-200

ТКГ-300

ТКГ-400

ТКГ-500

ТКГ-600

ТКГ-700

ТКГ-800

Диаметр тормозного шкива,мм

160

200

300

400

500

600

700

800

Тип носителя

ТЭ-30

ТЭ-30

ТЭ-50

ТЭ-80

ТЭ-80

ТЭ-200

ТЭ-200

ТЭ-200

Род тока

Переменный, частотой 50 Гц

Напряжение

220/380 (по заказу 660, 1140)

Потребляемая мощность,Вт

160

160

190

240

240

450

450

450

Тормозной момент,макс.,Нм

100

300

800

1500

2500

5000

8000

10000

Номин.усилие толкателя,H

300

300

500

800

800

2000

2000

2000

Ход штока толкателя,мм

32

32

65

65

65

120

120

120

Время наложения колодок,c

0,2

0,2

0,35

0,4

0,4

0,6

0,6

0,6

Массатормоза,кг,не более

25

30

55

80

140

250

350

400



  • Наименование товара
    Дополнительная информация
    Цена
  • ОАО "ТЭМЗ" г. Томск
    9 288a
  • ОАО "ТЭМЗ" г. Томск
    10 359a
  • ОАО "ТЭМЗ" г. Томск
    12 996a
  • ОАО "ТЭМЗ" г. Томск
    15 489a
  • ОАО "ТЭМЗ" г. Томск
    26 919a
  • ОАО "ТЭМЗ" г. Томск
  • ОАО "ТЭМЗ" г. Томск
  • ОАО "ТЭМЗ" г. Томск
