Мотор-редуктор 3МП-31,5

✅ Мотор-редукторы серии 3МП-31.5, 1МПз2-31.5, МПз2-31.5 с доставкой по России, цены завода изготовителя, отгрузка в течении 2-4 рабочих дней, звоните!Планетарные мотор-редукторы 3МП-31,5, купить, цена

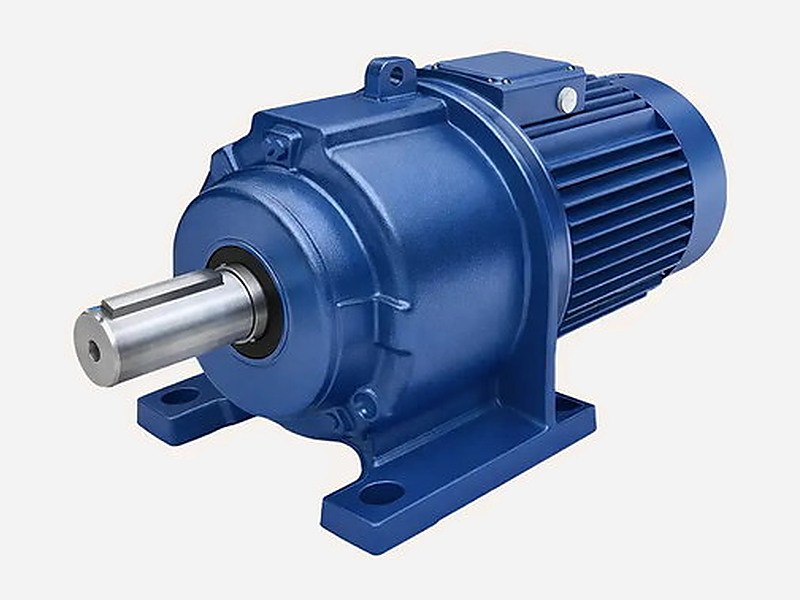

Мотор-редуктор 3МП-31,5Планетарные мотор-редукторы 3МП-31,5 – блочные устройства, включающие асинхронный двигатель и планетарный редуктор. С их помощью уменьшается частота вращения и выполняется передача момента силы машинам общепромышленного пользования. Исключением являются грузовые подъемные устройства.

На редукторном блоке имеются пробки отслеживания уровня и слива масла, а также пробка, позволяющая контролировать давление разогретого масла в процессе эксплуатации. В агрегатах серии 3ПМ реализовано картерное смазывание, а зубчатые детали и подшипники обрабатываются маслом путем смачивания и разбрызгивания.

Условные обозначения

Мотор-редуктор ЗМП–31,5–45–1,1–G310УЗ, 380 В, где:

  • 3МП - тип мотор–редуктора;
  • 31,5 - радиус расположения осей сателлитов, мм;
  • 45 - номинальная частота вращения выходного вала, об/мин;
  • 1,1 - мощность комплектующего электродвигателя, кВт;
  • G310 - конструктивное исполнение по способу монтажа  (310,320,330 - исполнение на фланце; 110 - 160 - исполнение на лапах);
  • У3 - вид климатического исполнения и категория размещения;
  • 380 В - напряжение в сети переменного тока.

Полными аналогами мотор-редуктора 3МП-31,5 я вляются мотор-редукторы марок: 1МПз-31,5, 1МПз2-31,5, 1МПз3-31,5, одно-, двух- и трехступенчатый соответственно.

Мотор-редукторы 3МП-31,5: Технические характеристики

Наименование
мотор-редуктора

Номинальная частота
вращения выходного
вала, об/ мин

Номинальный крутящий
момент на
выходном валу, Н·м

Передаточное
отношение редукторной
части

Масса,
кг не более

Двигатель
Тип

Мощность,
кВт

Редуктор 3-МП-31,5 3,55 155 408,14 19,1 АИР50А4 0,06
5,6 145 251,17 19,1 АИР50B4 0,09
7,1 115 408,14 19,1 АИР50A2 0,09
9,0 120 163,26 20,1 АИР56А2 0,12
12,5 130 212,2 20 АИР56А2 0,18
16 140 169,8 20,5 АИР56В2 0,25
18 130 41,6 26 АИР71В8 0,25
22,4 105 31,9 26 АИР71В8(63В6) 0,25
28 120 31,9 25 АИР80А8(71А6) 0,37
35,5 145 41,6 26 АИР71А4 0,55
45 115 31,9 26 АИР71А4 0,55
56 130 26 27 АИР71В4 0,75
71 145 41,6 26 АИР71В2 1,1
90 115 31,9 26 АИР71В2 1,1
112 125 7,84 37 АИР90L6 1,5
140 145 10,2 38 АИР90L4 2,2
180 115 7,84 38 АИР90L4 2,2
365 80 7,84 37 АИР90L2 3,0
280 135 10,2 44 АИР100S2 4,0


Серия включает приводы планетарной передачи с одной, двумя и тремя ступенями. Комплектуется асинхронными электрическими двигателями нескольких серий: 4АМ, АИР, АИ, также возможна установка импортных двигателей серий 1LF7, 1LA7, 1LA9, MS. В случае необходимости используются двигатели сельскохозяйственного типа 4А…СУ1 или специальные двигатели. Наиболее массивные модели имеют вес 44 кг, а самые легкие весят всего 19,1 кг. Мощность двигателей от 0,06 до 4 кВт.

Исполнение планетарного мотор-редуктора возможно на лапах и на фланце. Монтируются устройства как горизонтально, так и вертикально. Имеются отличия в форме выходного вала, который бывает полым, коническим или цилиндрическим. КПД некоторых одноступенчатых агрегатов на уровне 98%. Серию отличает значительный разброс передаточных чисел, несмотря на небольшие размеры привода.

Схема сборки мотор-редуктора 3-МП-31,5

Варианты сборки редуктора 3-МП-31,5

Условия использования

  • Допускается использование с перерывами или до 24 ч в сутки на высоте не выше 1 км над уровнем моря.
  • Постоянные и переменные (в рамках ном. значения момента силы) нагрузки в одном направлении либо реверсивные.
  • Среда должна быть неагрессивной, невзрывоопасной (концентрация пыли не выше 10мг/м3).
  • Рекомендуются к использованию в условиях умеренного климата – клим. исполнение У(N) по 3-й категории размещения: диапазон температур и влажности в здании ощутимо ниже, чем на открытом пространстве, рабочая температура среды – -45…+45℃. В исполнении Т – тропический климат, 2-я категория размещения, предусматривающая установку под тентом либо в постройке с заметно отличающимися от наружных показателями температуры и влажности, а рабочая температура должна быть в рамках -10…+45℃.
  • Перем. ток 50Гц, напряжение 220, 380В;

Звоните и заказывайте планетарные мотор-редукторы 3-МП-31,5 по выгодной цене!


  • Наименование товара
    Дополнительная информация
    Цена
  • Мотор-редуктор 3МП-31,5

    Планетарный мотор-редуктор серии 3МП-31,5 в сборе с двигателем.
  • Редуктор 3МП-31,5

    Планетарный редуктор серии 3МП-31,5 (только редуктор, без двигателя)
  • Мотор редуктор 1МПз2-31.5

    Планетарный мотор-редуктор полный аналог 3МП-31,5 в сборе с двигателем.
  • Мотор редуктор МПз2-31.5

    Планетарный мотор-редуктор полный аналог 3МП-31,5 в сборе с двигателем.
