Концевые балки

✅ Концевые балки, на которые приходится основная нагрузка в работе мостового крана, - это продукция, производимая исключительно из первосортных материалов.Концевые балки - подвесные и опорные, купить, цена

Продукция всегда в НАЛИЧИИ!!! Стоимость уточняйте. Отправим ТК в любой регион РФ и СНГ. Гарантия 3 года!

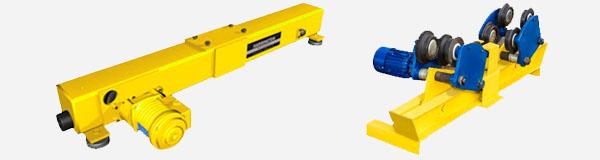

Концевые балки - подвесные и опорные.Концевые балки являются ответственными конструктивными элементами грузоподъёмного оборудования, выполняющими функцию опоры для главной балки, а также осуществляющими её перемещения вдоль подкрановых путей. Располагаясь по обеим сторонам последних, они снабжены элементами креплений моста крана, колёсными блоками и мотором-редуктором, а дополнительно могут комплектоваться тормозом, электрошкафом и устройством плавного пуска.

В зависимости от предназначения, концевые балки для кран-балки либо мостовых кранов, воспринимающие на себя нагрузку грузоподъёмного механизма, разделяются на опорные и подвесные конструкции:

Концевые балки подвесные

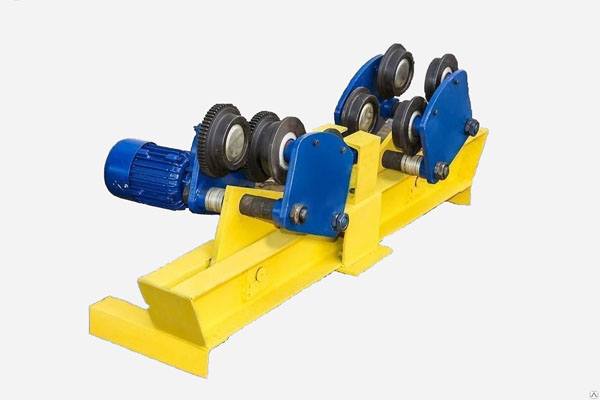

Концевая балка - подвесная.Концевые балки подвесные выполняются из высокопрочной стали и комплектуются холостыми и приводными крановыми колёсами подвесного типа. Важное преимущество грузоподъёмного оборудования подвесного типа - отсутствие опор непосредственно в рабочей зоне помещения. Ходовые пути, на которые монтируются концевые балки, крепятся непосредственно к высоким бетонным потолочным перекрытиям промышленных помещений, рассчитанных с учётом вспомогательной нагрузки. Поэтому концевая балка подвесного крана имеет максимальную грузоподъёмность, обычно не превышающую 10 тонн.



Грузоподъемность, т 1,0 2,0 2,0 3,0 3,0 5,0 5,0
Тип двутавровой балки 18М-30М 24М-40М 24М-40М 24М-40М 24М-40М 36М-45М 36М- 45М
Скорость передвижения, м/мин 20,0 20,0 20,0 20,0 20,0 20,0 20,0
ПВ 25% 25% 25% 25% 25% 25% 25%
Мощность двигателя, кВт 0,2 0,4 0,4 0,4 0,4 0,8 0,8
Масса, кг 64 96 100 105 112 128 135
Длина, м 1,2 1,5 1,7 1,8 1,9 1,8 2,2

Концевая балка опорная

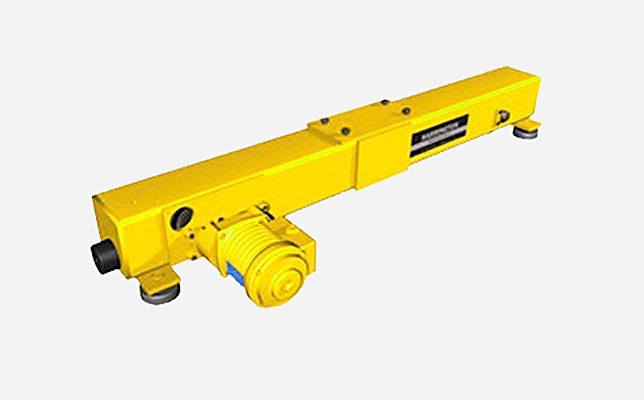

Концевая балка - опорная.Концевая балка опорная выполняет функции перемещений мостовых кранов по направляющим подкранового пути, и, в соответствии с названием, является опорой кранового моста. Этот конструктивный элемент оснащён парой двух- или одноребордных колёс в стандартном либо тяжёлом исполнении ходовых тележек. В зависимости от разновидности мостовых механизмов, концевые балки опорного крана могут иметь боковое или верхнее вертикальное крепление по отношению к основной несущей балке. Представляя собой неразъёмную коробку из пары сваренных горячекатаных швеллеров, опорные концевые балки мостового крана одновременно выполняют двойную роль:

  • обеспечивают перемещение захватного механизма;
  • являются направляющими и несущими элементами.

Благодаря простоте и надёжности своей конструкции, концевые балки этого типа способны эксплуатироваться десятилетиями, выдерживая высокие нагрузки и не требуя замены, а в случае повреждения достаточно ремонта отдельного участка подкранового пути. Подкрановые пути необходимой протяжённости с установленными опорными балками организовывается сравнительно легко, поэтому подобное грузоподъёмное оборудование наиболее востребовано в промышленных помещениях с протяжённой рабочей длиной.

Грузоподъемность, т 1,0 2,0 3,0 3,0 5,0 5,0
Рабочая ширина колес, мм 55 55 55 55 66 66
Скорость передвижения, м/мин 20,0 20,0 20,0 20,0 20,0 20,0
ПВ 25% 25% 25% 25% 25% 25%
Мощность двигателя, кВт 0,8 0,8 0,8 0,8 0,8 0,8
Масса, кг 64 96 105 135 128 158
Длина, м 1,0 1,5 1,5 2,6 1,8 2,6

  • Наименование товара
    Дополнительная информация
    Цена
  • Подвесная концевая балка 1 т / 1,2 м

    г/п, т: 1,0; длина, м: 1,2; тип балки: 18М-30М; двиг. передв., кВт: 0,2; V передв., м/мин: 20 U, В: 380; масса, кг: 64; габариты, мм: 1200х400х400
  • Подвесная концевая балка 1 т / 1,2 м

    г/п, т: 1,0; длина, м: 1,2; тип балки: 18М-30М; двиг. передв., кВт: 0,2; V передв., м/мин: 20 U, В: 380; масса, кг: 68; габариты, мм: 1500х400х400
  • Подвесная концевая балка 2 т / 1,5 м

    г/п, т: 2,0; длина, м: 1,5; тип балки: 24М-40М; двиг. передв., кВт: 0,4; V передв., м/мин: 20 U, В: 380; масса, кг: 96; габариты, мм: 1500х400х400
  • Подвесная концевая балка 2 т / 1,7 м

    г/п, т: 2,0; длина, м: 1,7; тип балки: 24М-40М; двиг. передв., кВт: 0,4; V передв., м/мин: 20 U, В: 380; масса, кг: 100; габариты, мм: 1700х400х400
  • Подвесная концевая балка 3 т / 1,8 м

    г/п, т: 3,0; длина, м: 1,8; тип балки: 24М-40М; двиг. передв., кВт: 0,4; V передв., м/мин: 20 U, В: 380; масса, кг: 105; габариты, мм: 1800х400х400
  • Подвесная концевая балка 3 т / 1,9 м

    г/п, т: 3,0; длина, м: 1,9; тип балки: 24М-40М; двиг. передв., кВт: 0,4; V передв., м/мин: 20 U, В: 380; масса, кг: 112; габариты, мм: 1900х400х400
  • Подвесная концевая балка 5 т / 1,8 м

    г/п, т: 5,0; длина, м: 1,8; тип балки: 36М-45М; двиг. передв., кВт: 0,8; V передв., м/мин: 20 U, В: 380; масса, кг: 128; габариты, мм: 1800х400х400
  • Подвесная концевая балка 5 т / 2,2 м

    г/п, т: 5,0; длина, м: 2,2; тип балки: 36М-45М; двиг. передв., кВт: 0,8; V передв., м/мин: 20 U, В: 380; масса, кг: 135; габариты, мм: 2200х400х400
  • Подвесная концевая балка 10 т / 3 м

    г/п, т: 10,0; длина, м: 3,0; тип балки: ---; двиг. передв., кВт: 0,8; V передв., м/мин: 10; U, В: 380; масса, кг: ---; габариты, мм: 3000х400х400
  • Опорная концевая балка 1 т / 1 м

    г/п, т: 1,0; длина, м: 1,0; раб. ширина колес, мм: 55; двиг. передв., кВт: 0,8; V передв., м/мин: 20; U, В: 380; масса, кг: 64; габариты, мм: 1000х230х370
  • Опорная концевая балка 2 т / 1,5 м

    г/п, т: 2,0; длина, м: 1,5; раб. ширина колес, мм: 55; двиг. передв., кВт: 0,8; V передв., м/мин: 20; U, В: 380; масса, кг: 96; габариты, мм: 1500х230х370
  • Опорная концевая балка 2 т / 2,6 м

    г/п, т: 2,0; длина, м: 2,6; раб. ширина колес, мм: 55; двиг. передв., кВт: 0,8; V передв., м/мин: 20; U, В: 380; масса, кг: 116; габариты, мм: 2600х230х370
  • Опорная концевая балка 3 т / 1,5 м

    г/п, т: 3,0; длина, м: 1,5; раб. ширина колес, мм: 55; двиг. передв., кВт: 0,8; V передв., м/мин: 20; U, В: 380; масса, кг: 105; габариты, мм: 1500х230х370
  • Опорная концевая балка 3 т / 2,6 м

    г/п, т: 3,0; длина, м: 2,6; раб. ширина колес, мм: 55; двиг. передв., кВт: 0,8; V передв., м/мин: 20; U, В: 380; масса, кг: 135; габариты, мм: 2600х230х370
  • Опорная концевая балка 5 т / 1,8 м

    г/п, т: 5,0; длина, м: 1,8; раб. ширина колес, мм: 66; двиг. передв., кВт: 0,8; V передв., м/мин: 20; U, В: 380; масса, кг: 128; габариты, мм: 1800х230х370
  • Опорная концевая балка 5 т / 2,6 м

    г/п, т: 5,0; длина, м: 2,6; раб. ширина колес, мм: 66; двиг. передв., кВт: 0,8; V передв., м/мин: 20; U, В: 380; масса, кг: 158; габариты, мм: 2600х230х370
  • Опорная концевая балка 10 т / 3 м

    г/п, т: 10,0; длина, м: 3,0; раб. ширина колес, мм: ---; двиг. передв., кВт: 0,8; V передв., м/мин: 10; U, В: 380; масса, кг: ---; габариты, мм: 3000х230х370
